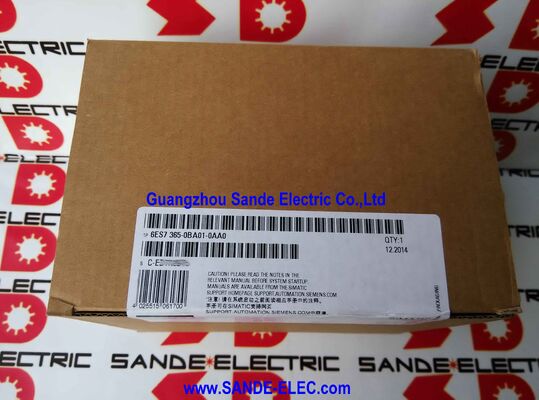

인터페이스 모듈 6ES7365-0BA01-0AA0 6ES7 365-0BA01-0AA0 6ES7365-OBAO1-OAAO

시멘스 6ES7365-0BA01-0AA0

전반적인 설명

의시멘스 6ES7365-0BA01-0AA0이 IM 365는 SIMATIC S7-300 시스템이 단일 랙 한계를 초과할 수 있는 인터페이스 모듈 쌍입니다. S7-300의 표준 뒷면은 최대 8개의 신호, 기능,CPU와 전원 공급 장치와 함께 통신 모듈.

기계 또는 프로세스가 하나의 래크가 제공하는 것보다 더 많은 I/O 포인트 또는 추가 기능 모듈을 요구할 때, IM 365는 격차를 메우기 위해,확장 래크의 하나 두 래크 사이의 데이터 경로가 될, PLC의 사용 가능한 모듈 위치를 효과적으로 확장합니다.

짝짓기 전달은 IM 365의 실용적인 엔지니어링 정제 중 하나입니다.

두 개의 별도의 인터페이스 모듈을 주문하고 연결 케이블을 공급하는 대신, 6ES7365-0BA01-0AA0은 공장에서 일치하는 세트로 제공됩니다: IM 365 전송 모듈 (레크 0),IM 365 수신 모듈 (레크 1), 그리고 이미 영구적으로 연결 된 1m 케이블. 모듈은 공장에서 짝으로 테스트됩니다. 케이블은 별도의 연결 장치가 아니라 통합됩니다.그리고 운영은 단순히 각 랙에 하나의 모듈을 설치하는 문제입니다..

케이블 길이는 1m입니다. 즉 두 래크는 서로 1m 이내에 설치되어야하며, 일반적으로 같은 캐비닛 또는 인접한 DIN 레일 섹션에 설치되어야합니다.

주요 사양

K-버스 라우팅이 없습니다.

IM 365의 가장 중요한 기술적 특성은 S7-300의 통신 버스 (K-Bus 또는 C-Bus) 를 확장 래크로 유도하지 않는다는 것입니다.

이것은 과실이 아닙니다. 그것은 의도적인 건축 선택입니다. IM 365이 S7-300 확장 계층에서 어디에 들어 있는지 정의합니다.

통신 버스 (K-Bus) 는 특정 S7-300 모듈 (Function Module, FM) 및 통신 프로세서 (CP) 가 CPU와 직접 통신하는 채널이다.

예를 들어, SIMATIC FM 355 PID 제어 모듈은 K-Bus를 통해 CPU와 데이터를 교환하고, FM 351 위치 설정 모듈은 동일합니다.

이 모듈들은 K-버스가 작동해야 합니다. IM 365로 연결된 래크에 설치되면 K-버스가 도달하지 않습니다.그리고 그들은 CPU와 통신할 수 없습니다. 확장 랙에 설치할 수 없습니다..

대안 인터페이스 모듈 (IM 360/361 쌍: 6ES7360-3AA01-0AB0 전송, 수신):6ES7361-3CA01-0AB0) K-Bus를 확장 래크로 이동시키고 FM와 CP를 확장 래크에 설치할 수 있습니다..

360/361 쌍은 더 비싸고 물리적으로 더 크고 케이블은 영구적으로 연결되지 않습니다.

대부분의 S7-300 확장 요구 사항에 대해 더 많은 디지털 입력 및 출력 모듈, 더 많은 아날로그 모듈, 표준 신호 모듈에 대한 더 많은 용량저렴한 아키텍처는 완전히 충분합니다..

전력 예산 1.2A 총, 랙당 0.8A

IM 365는 확장 랙의 모듈 버스를 위한 전원 공급을 제공하며, 중앙 랙의 전원 공급에서 인터페이스를 통해 공급된다.

IM 365을 통한 총 사용 가능한 전류는 뒷판 전압에서 1.2A이며, 그 중 0.8A 이상은 개별 랙의 모듈에 의해 소비 될 수 없습니다.이 전력 예산은 확장 랙에 설치 될 수있는 모듈의 수와 유형을 제한합니다..

대부분의 표준 S7-300 디지털 신호 모듈은 백플레인 5V 공급 장치에서 80~110mA를 소비합니다.8개의 표준 16채널 디지털 입력 또는 출력 모듈을 가진 확장 래크는 IM 365가 공급할 수 있는 상한에서 약 640mA.

더 높은 전류를 가진 모듈 (특정 아날로그 모듈 또는 더 많은 전류를 흡수하는 특수 기능 모듈) 에서, 확장 래크의 뒷면 전류는 합쳐지고 0에 대해 확인되어야 한다.구성이 완료되기 전에 8A 제한.

확장 래크의 전력 예산이 IM 365의 한계에 접근하면 엔지니어는 모듈 수를 제한하는 것을 고려해야합니다.스테이션을 두 개의 작은 래크로 나누는 것 (IM 365에서는 하나의 확장 래크만을 지원하는 것이 불가능), 또는 확장 래크의 별도의 전원 공급 모듈로 업그레이드.

IM 360/361 대안

IM 365의 한 확장 래크에 대한 제한과 K-Bus 라우팅을 배제하는 것은 IM 365 또는 IM 360/361이 주어진 애플리케이션에 대한 올바른 선택인지 결정하는 요소입니다.

간단한 의사결정 프레임:

사용IM 365이 경우: 오직 하나의 확장 래크가 필요하며, 확장 래크의 모든 모듈은 표준 신호 모듈 (FM 또는 CP가 없습니다) 이며, 복합 배면 전류 부하는 래크당 0.8A 한계 내에 있습니다.

사용IM 360/361하나 이상의 확장 래크가 필요한 경우 (IM 360/361은 최대 3개의 확장 래크를 지원합니다), 확장 래크에 기능 모듈이나 통신 프로세서가 설치되어야 합니다.또는 뒷면 전류 요구 사항은 IM 365의 공급 능력을 초과합니다..

IM 365의 단일 짝, 단일 랙, K-버스 없는 디자인은 S7-300의 확장 필요의 대부분을 나타내는 간단한 I/O 확장 애플리케이션에 정확히 맞습니다.

이러한 애플리케이션을 위해, 그것은 전체 IM 360/361 솔루션보다 저렴한 비용과 더 간단한 설치에 필요한 모든 것을 제공합니다.

FAQ

Q1: 단일 S7-300 CPU는 동시에 IM 365과 IM 360/361 쌍을 사용할 수 있습니까?

아니요. S7-300 CPU는 하나의 확장 인터페이스 구성을 지원합니다. 하나의 IM 365 페어 (한 개의 확장 랙) 또는 최대 세 개의 IM 361 수신 모듈과 함께 하나의 IM 360/361 전송 모듈.이 인터페이스 유형은 같은 S7-300 스테이션에서 혼합 될 수 없습니다..

이 둘 사이의 선택은 시스템 설계 중에 이루어져야 하며, STEP 7의 HW Config의 하드웨어 구성은 실제 설치된 인터페이스 유형을 반영해야 한다.

Q2: IM 365 확장 랙에 설치할 수 있는 신호 모듈의 최대 수는 무엇입니까?

확장 래크는 최대 8 개의 신호 모듈 (중심 래크와 동일한 최대) 을 수용 할 수 있으며, 확장 래크의 0.8A의 뒷 평면 전류 예산에 따라 적용됩니다.

실제 모듈 수는 설치된 각 모듈의 현재 소비에 따라 달라집니다. 8개의 표준 16채널 디지털 I/O 모듈이 있는 랙은 일반적으로 예산 내에 있습니다.더 높은 전류 소비를 가진 모듈의 래크는 더 적은 위치로 제한 될 수 있습니다..

STEP 7 하드웨어 구성 도구는 전체 전류가 사용 가능한 공급량을 초과하면 구성 오류를 표시합니다.

Q3: 연결 케이블은 영구적으로 연결됩니다. 케이블이 손상되면 어떻게 될까요?

1m 연결 케이블은 필드 교체 할 수 없습니다. 그것은 IM 365 모듈 쌍의 필수 부분입니다. 케이블이 손상되면 (절개, 분쇄 또는 커넥터 손상),전체 IM 365 쌍을 교체해야 합니다..

이것은 레이크 사이의 케이블 라우팅을 계획 할 때 유지 보수 고려 사항입니다. 케이블은 기계적 손상으로부터 보호되는 케이블 도관을 통해 라우팅되어야합니다.충분한 서비스 루프로 케이블을 스트레칭하지 않고 유지 보수를 위해 래크를 앞으로 끌어당길 수 있습니다..

Q4: IM 365 확장 랙은 다른 유형의 S7-300 랙 (예를 들어 다른 길이의 레일) 이 될 수 있습니까?

확장 래크는 중앙 래크 레일에서 다른 길이의 레일을 포함하여 모든 표준 S7-300 장착 레일을 사용할 수 있습니다.IM 365 수신 모듈은 확장 래크의 장착 레일의 가장 왼쪽에 설치됩니다., 나머지 슬롯은 신호 모듈에 사용할 수 있습니다.

확장 래크는 확장 래크의 모듈이 전력에서 전력을 얻으면 자체 S7-300 전원 공급 모듈 (PS 307 시리즈) 을 필요로합니다. 그러나 1.IM 365 연결을 통해 제공되는 2A 전력은 확장 래크에 별도의 PS 없이 뒷면 전력 필요에 충분할 수 있습니다., 모듈 믹스에 따라

Q5: IM 365 확장은 S7-300 스캔 시간에 영향을 미치나요? 확장 랙에 있는 모듈에 대한 기능적 제한이 있습니까?

IM 365를 통해 확장 랙을 추가하면 CPU 스캔 사이클에 약간의 양의 추가가 됩니다. CPU는 각 스캔에 확장된 I/O를 포함해야 합니다.이 추가 주기 시간은 일반적으로 표준 응용 프로그램에 대해 무시 할 수 있습니다..

기능적 제한은 K-버스 제한입니다.CPU와 K-Bus 통신이 필요한 FM (기능 모듈) 및 CP (통신 프로세서) 는 IM 365 확장 랙에 설치할 수 없으며 그곳에서 올바르게 작동하지 않습니다..

표준 디지털 및 아날로그 신호 모듈 (SM 321/322/323/331/332/334 시리즈) 는 그러한 제한이 없으며 확장 랙에서 정상적으로 작동합니다.
