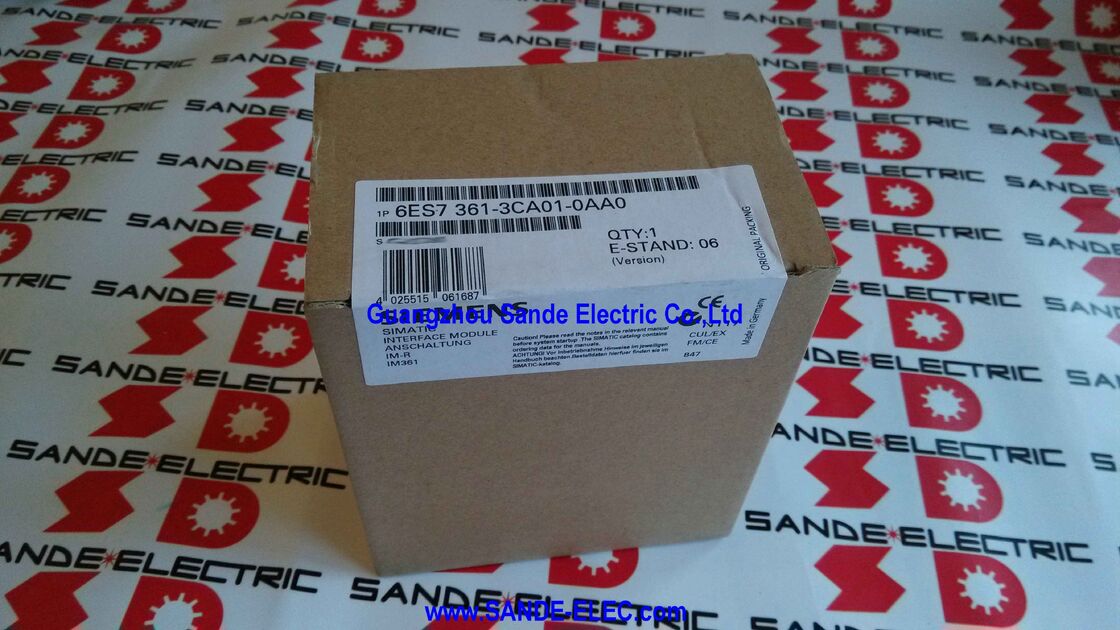

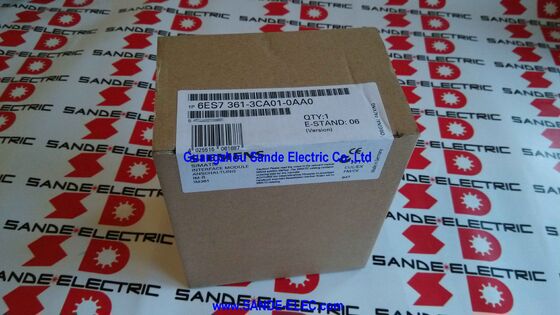

SIMATIC INTERFACE MODULE 6ES7361-3CA01-0AA0 6ES7 361-3CA01-0AA0 6ES7361-3CAO1-OAAO

Siemens 6ES7361-3CA01-0AA0 | SIMATIC S7-300 IM 361 — 확장 랙 수신 인터페이스 모듈, 24VDC, K-Bus 패스스루, 0.8A 백플레인, 최대 10m 케이블

개요

Siemens 6ES7361-3CA01-0AA0은 IM 361으로, 중앙 랙에 구축된 링크를 완성하기 위해 S7-300 확장 랙에 설치되는 수신 인터페이스 모듈입니다. IM 360/361 페어링을 기반으로 구축된 모든 S7-300 멀티 랙 구성에는 이 모듈 중 하나 이상이 필요합니다. 각 확장 랙마다 IM 361이 하나씩 필요하며, 중앙 랙의 IM 360에서 전송된 데이터를 수신하고 S7-300 백플레인 버스(중요한 K-Bus 포함)를 확장 랙에 설치된 모든 모듈에 사용할 수 있도록 합니다.

K-Bus 기능은 IM 360/361 페어와 더 간단한 IM 365 확장 페어를 근본적으로 구분하는 요소입니다. IM 365는 하나의 확장 랙을 중앙 랙에 연결하지만, K-Bus를 라우팅하지 않습니다. 이는 CPU와 K-Bus를 통해 통신하는 기능 모듈(FM) 및 특정 통신 프로세서를 IM 365 확장 랙에 설치할 수 없음을 의미합니다.

반면에 IM 361은 전체 K-Bus를 해당 랙으로 라우팅하여 설치된 모든 모듈(위치 제어, PID 제어, 카운팅 및 캠 제어를 위한 FM 포함)이 CPU의 통신 버스에 완전히 액세스할 수 있도록 합니다. 여러 랙에 기능 모듈을 분산해야 하는 시스템 설계자에게 IM 361은 유일한 경로입니다.

주요 사양

3개 랙 아키텍처 — IM 360 + 3개 IM 361 유닛

IM 360/361을 사용한 S7-300 멀티 랙 아키텍처는 총 4개의 랙을 지원합니다. 즉, 하나의 중앙 랙(랙 0, IM 360 포함)과 최대 3개의 확장 랙(각각 IM 361이 있는 랙 1, 2, 3)입니다.

연결 케이블(6ES7368-3BB01-0AA0 또는 유사 제품, 별도 판매)은 IM 360을 첫 번째 IM 361에 연결하며, 두 번째 및 세 번째 확장 랙이 필요한 경우 후속 IM 361 유닛은 이전 유닛에서 데이지 체인 방식으로 연결됩니다. 각 IM 361은 업스트림 모듈에서 들어오는 데이터를 수신하여 다음 랙의 다운스트림 IM 361으로 전달하는 동시에 로컬 확장 랙의 백플레인에 공급합니다.

인터페이스 모듈 간의 최대 10미터 케이블 거리는 랙 간의 물리적 분리를 정의합니다. 메인 캐비닛과 하나 또는 두 개의 위성 캐비닛이 있는 대형 공작 기계에서 각 캐비닛에 S7-300 랙이 하나씩 있는 경우, 10미터 제한은 합리적인 크기의 기계 발자국에 걸쳐 랙을 분산할 수 있도록 합니다.

더 넓은 물리적 분리가 필요한 경우(컨트롤러가 10미터 이상 떨어진 원격 패널에 도달해야 하는 경우)에는 멀티 랙 인터페이스 모듈 확장이 아닌 PROFIBUS DP 또는 PROFINET 분산 I/O(ET 200M, ET 200SP)가 적합한 솔루션입니다.

24V DC 외부 전원 — 연결 케이블과 독립적

IM 361은 중앙 랙의 IM 360에서 연결 케이블을 통해 공급받는 것이 아니라, 확장 랙의 전원 단자에 직접 연결되는 자체 24V DC 전원 공급 장치가 필요합니다.

이러한 독립성은 실질적인 이점을 제공합니다. 각 확장 랙의 전원 공급 장치는 독립적으로 제어할 수 있으며, 애플리케이션이 허용하는 경우 CPU가 있는 중앙 랙이 계속 실행되는 동안 유지 보수(모듈 교체, 배선 추가)를 위해 확장 랙의 전원을 차단할 수 있습니다.

IM 361에 공급되는 24V DC 전원은 확장 랙에 설치된 모듈의 백플레인 버스 전원도 공급합니다. IM 361의 0.8A 백플레인 전류 제한은 해당 확장 랙의 모든 모듈에 대해 사용 가능한 총 전류입니다. 디지털 신호 모듈 랙에서는 이 제한이 거의 문제가 되지 않습니다.

고전류 특수 기능 모듈이 포함된 랙의 경우, 백플레인 전류 예산을 설치된 모든 모듈의 총 전류 소비량과 비교하여 확인해야 합니다.

상태 및 오류 LED

IM 361은 전면에 두 개의 상태 표시등을 제공합니다:

SF LED (시스템 오류 — 빨간색): 업스트림 모듈(IM 360 또는 이전 IM 361)에서 연결 케이블이 없거나, 업스트림 모듈의 전원이 꺼져 있거나, CPU가 전원 꺼짐 상태일 때 켜집니다.

SF LED 상태는 업스트림 모듈과의 링크 상태를 직접 반영합니다. SF LED가 켜져 있으면 확장 랙이 CPU와의 연결이 끊어졌음을 의미합니다.

5VDC LED (녹색): 확장 랙에서 S7-300 백플레인 버스의 5V 내부 로직 공급이 존재하고 사양 내에 있음을 나타냅니다. 이 LED는 백플레인이 전원이 공급되고 확장 랙에 설치된 모듈에 공급할 준비가 되었음을 확인합니다.

자주 묻는 질문

Q1: 단일 S7-300 CPU에서 IM 361(IM 360/361 구성)과 IM 365를 동시에 사용할 수 있습니까?

아니요. 각 S7-300 CPU는 하나의 확장 인터페이스 구성만 지원합니다. 즉, IM 360(최대 3개의 IM 361 수신 모듈로 전송) 또는 IM 365 페어 중 하나입니다.

이 두 가지 인터페이스 유형은 동일한 S7-300 스테이션에서 혼합할 수 없습니다.

더 간단한 IM 365(저렴한 비용, 1개 랙, K-Bus 없음)와 전체 IM 360/361 페어(높은 비용, 최대 3개 랙, 전체 K-Bus) 간의 선택은 시스템 설계 시점에 이루어져야 합니다.

Q2: FM 355 PID 모듈과 같은 기능 모듈을 IM 361 확장 랙에 설치할 수 있습니까?

예. 이것이 IM 361을 더 간단한 IM 365보다 선택하는 주된 이유입니다. IM 361은 K-Bus(C-Bus)를 확장 랙으로 라우팅하여 기능 모듈이 CPU에 직접 통신 액세스할 수 있도록 합니다.

FM 355(온도 제어), FM 350(카운팅), FM 351(위치 지정), FM 352(전자 캠 제어)와 같은 FM은 모두 K-Bus 통신을 필요로 하며 IM 361 확장 랙에서 정상적으로 작동할 수 있습니다. K-Bus 기능이 있는 특정 통신 프로세서도 마찬가지입니다.

STEP 7 하드웨어 구성에서 FM의 물리적 위치가 랙 주소 체계에 올바르게 반영되어야 합니다.

Q3: IM 361은 24VDC 외부 전원이 필요합니다. 이 공급 장치가 모듈에 포함되어 있습니까, 아니면 별도로 공급해야 합니까?

24V DC 전원 공급 장치는 IM 361에 포함되어 있지 않습니다. 확장 랙에 제공되어야 하는 현장 공급 전원입니다. SIMATIC PS 307 전원 공급 장치 모듈(IM 361 왼쪽에 확장 랙에 설치됨)은 AC 주 전원을 24V DC로 변환하여 IM 361과 확장 랙의 모듈 모두에 공급하는 표준 Siemens 솔루션입니다. 또는 기존 24V DC 패널 공급 장치가 충분한 용량이 있는 경우 IM 361의 전원 단자에 직접 공급할 수 있습니다.

Q4: IM 360과 IM 361 사이에 어떤 연결 케이블이 사용되며, 어떤 길이로 제공됩니까?

IM 360/361 페어용 연결 케이블은 카탈로그 번호 6ES7368-3BB01-0AA0(1m), 6ES7368-3BC51-0AA0(2.5m) 또는 최대 10m의 다른 길이에 대한 유사한 지정으로 별도로 주문됩니다.

이 케이블은 IM 360 및 IM 361의 케이블 인터페이스 포트와 맞는 특정 커넥터 프로파일을 가지고 있습니다. 표준 DIN 케이블 또는 일반 케이블로는 대체할 수 없습니다.

모든 두 인터페이스 모듈(IM 360-IM 361 또는 IM 361-IM 361) 간의 최대 허용 케이블 길이는 10미터입니다. 이는 권장 사항이 아닌 엄격한 전기적 제한입니다.

Q5: 단종 날짜가 2023년 1월인데, IM 361을 더 이상 사용할 수 없다는 뜻입니까?

단종(PM400)은 Siemens가 제품을 적극적인 판매에서 제외하기 시작했음을 의미하며, 즉시 사용할 수 없게 된 것은 아닙니다. 제품은 일반적으로 단종 날짜 이후 과도 기간 동안 Siemens 및 공인 대리점에서 재고 상황에 따라 구매할 수 있습니다.

Siemens 재고가 소진된 후에는 산업용 중고 시장에서 중고 및 리퍼비시 제품을 계속 제공합니다. 더 넓은 맥락에서 S7-300 플랫폼 자체가 단종으로 전환되고 있으며, Siemens는 SIMATIC S7-1500으로의 마이그레이션을 권장합니다.

기존 멀티 랙 S7-300 설치 유지 보수를 위해 IM 360 및 IM 361은 가까운 미래에도 유효한 예비 부품으로 남을 것입니다.
