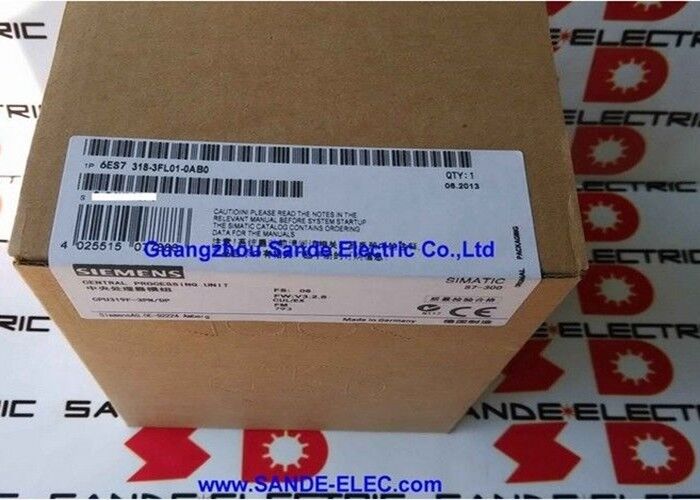

지멘스 6ES7318-3FL01-0AB0 | SIMATIC S7-300 CPU 319F-3 PN/DP — 2.5MB / MPI/DP + DP + PROFINET / 이중 안전 장치 / 등시성 / 마이크로 메모리 카드 필요

S7-300 CPU 범위의 한계 - 그리고 "F"가 중요한 이유

CPU 319F-3 PN/DP는 SIMATIC S7-300 CPU 제품군의 최상위에 위치합니다. "319"는 S7-300에서 가장 높은 성능 클래스를 식별합니다. 2.5MB의 작업 메모리(범위에서 가장 큰 크기)와 단일 CPU 모듈에 MPI/DP, PROFIBUS DP 마스터/슬레이브 및 통합 PROFINET을 포괄하는 3개의 독립적인 통신 인터페이스가 있습니다.

"F"는 이를 표준 CPU 319-3 PN/DP와 구분하는 정의적인 특성입니다. 이는 표준 사용자 프로그램과 함께 STEP 7 Safety Advanced 및 F-FB로 작성된 안전 프로그램을 실행하도록 인증된 오류 방지 CPU를 지정합니다. CPU 319F-3 PN/DP는 PROFIBUS DP 또는 PROFINET 인터페이스의 PROFIsafe F 주변 장치와 결합하여 최대 SIL 3(IEC 61508) 및 PL e(ISO 13849)까지 안전 계측 기능을 구현할 수 있습니다.

기능적 안전이 원래 설계의 일부인 기계 및 프로세스 애플리케이션의 경우(결국 배선된 안전 릴레이가 추가되지 않음) F-CPU는 동일한 모듈에서 표준 기계 로직과 인증된 안전 로직을 모두 처리하는 컨트롤러입니다.

주요 사양

세 가지 인터페이스 - 독립적인 통신 채널

3개의 인터페이스 구성은 동일한 네트워크에 대한 중복이 아니며 각각 다른 통신 목적으로 사용됩니다.

MPI/DP(첫 번째 인터페이스):프로그래밍 터미널 액세스, MPI를 통한 HMI 연결 또는 PROFIBUS DP 마스터/슬레이브 작동. CPU 319F-3이 운영자 패널(MPI를 통해)과 PROFIBUS DP 필드 장치 네트워크에 동시에 연결되는 설치에서는 두 연결 모두 이 단일 인터페이스를 사용합니다.

PROFIBUS DP(두 번째 인터페이스):두 번째 독립 PROFIBUS DP 네트워크. 두 개의 DP 네트워크에서 필드 장치 그룹을 분리합니다(예: 한 세그먼트의 드라이브와 다른 세그먼트의 I/O 스테이션). 동일한 버스에서 서로 다른 트래픽 프로필을 유지하고 오류 격리를 단순화합니다.

PROFINET(세 번째 인터페이스):이더넷 기반 PROFINET IO, 이더넷을 통한 S7 통신, 이더넷을 통한 SCADA/HMI 연결. 통합 PROFINET 포트를 사용하면 랙에 별도의 CP 343-1 통신 프로세서 모듈이 필요하지 않으므로 슬롯이 절약되고 시스템 복잡성이 줄어듭니다.

등시성 모드 - 모션 애플리케이션을 위한 정밀한 타이밍

CPU 319F-3 PN/DP의 등시성 모드는 위상 고정 관계에서 PLC 스캔 주기를 PROFIBUS DP 또는 PROFINET 버스 주기와 동기화합니다. 모든 스캔, 입력 데이터는 버스 사이클의 정확하게 정의된 단계에서 수집되고, 프로그램이 실행되며, 출력은 정확하게 정의된 단계에서 전송됩니다. 모두 동일한 클럭 소스에 맞춰져 있습니다. 고속 모션 제어, 조정된 다축 애플리케이션 및 재현 가능한 기계 사이클 단계에서 데이터를 수집해야 하는 정밀 측정의 경우 이 결정론적 타이밍은 표준 비동기 작업의 가변 대기 시간 데이터 수집을 제거합니다.

FAQ

Q1: CPU 319F-3의 "F" 지정은 무엇을 의미하며 표준 CPU 319-3과 어떻게 다릅니까?

"F"는 STEP 7 Safety Advanced 및 Siemens F-FB를 사용하여 안전 프로그램을 실행할 수 있는 오류 방지 CPU를 식별합니다. 안전 프로그램은 표준 사용자 프로그램과 함께 보호된 F 런타임 환경에서 실행되어 DP 또는 PROFINET 인터페이스에서 PROFIsafe F 주변 장치에 액세스합니다. 표준 CPU 319-3은 표준 프로그램만 실행하며 인증된 안전 로직을 실행할 수 없습니다. 설치된 애플리케이션에 안전 프로그램이 포함되어 있는 경우 CPU 319F-3을 교체해야 합니다. F가 아닌 변형은 대체할 수 없습니다.

Q2: 통합 PROFINET이 랙에서 CP 343-1의 필요성을 대체합니까?

예. CPU 319F-3 PN/DP의 통합 PROFINET 인터페이스는 PROFINET IO 컨트롤러 작동, 이더넷을 통한 S7 통신, 이더넷을 통한 HMI 연결을 포괄하며 이는 CP 343-1이 제공하는 것과 동일한 기능입니다. CPU 319F-3 설치의 표준 PROFINET 통신 요구 사항에는 추가 CP 343-1이 필요하지 않습니다. 이는 CPU 319-3(내장 PROFINET 없음) + CP 343-1 조합에 비해 랙 슬롯을 확보합니다.

Q3: 마이크로 메모리 카드에는 어느 정도의 용량이 필요합니까?

용량은 프로그램 크기에 따라 다릅니다. S7-300용 Siemens 마이크로 메모리 카드는 64KB, 128KB, 512KB, 2MB 및 4MB 용량으로 제공됩니다. 2.5MB 작업 메모리와 표준 프로그램과 함께 전체 안전 프로그램을 갖춘 CPU 319F-3의 경우 4MB MMC가 대부분의 구성에 적합한 사양입니다. 카드를 구매하기 전에 설치된 시스템의 STEP 7 프로젝트 백업에서 필요한 용량을 확인하세요.

Q4: 등시성 모드를 PROFIBUS DP와 PROFINET 모두에서 동시에 사용할 수 있습니까?

등시성 모드 클럭은 선택한 동기화 인터페이스(PROFIBUS DP 또는 PROFINET)에서 파생됩니다. 두 인터페이스 모두 표준 구성에서 동시에 등시성 마스터가 될 수 없습니다. 하나의 인터페이스는 동기화된 주기에 대한 클럭 소스를 제공합니다. STEP 7의 표준 OB61 조직 블록 프레임워크는 선택한 인터페이스 주기에 따라 등시성 스캔 실행을 관리합니다.

Q5: 6ES7318-3FL01-0AB0의 출처는 어디입니까?

Siemens 예비 부품으로서 Siemens 서비스 채널(Siemens Industry Mall, 서비스 센터) 및 확립된 S7-300 CPU 애프터마켓(산업 자동화 예비 부품 딜러 및 테스트를 거친 잉여 공급업체)을 통해. CPU 319F 지정(안전 장치)은 특정 인증 등급입니다. 교체를 수락하기 전에 설치된 장치의 라벨에서 F 지정을 확인하십시오. 표준 CPU 319-3은 안전 애플리케이션을 대체할 수 없습니다.
