| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6ES7314-6EH04-0AB0 |

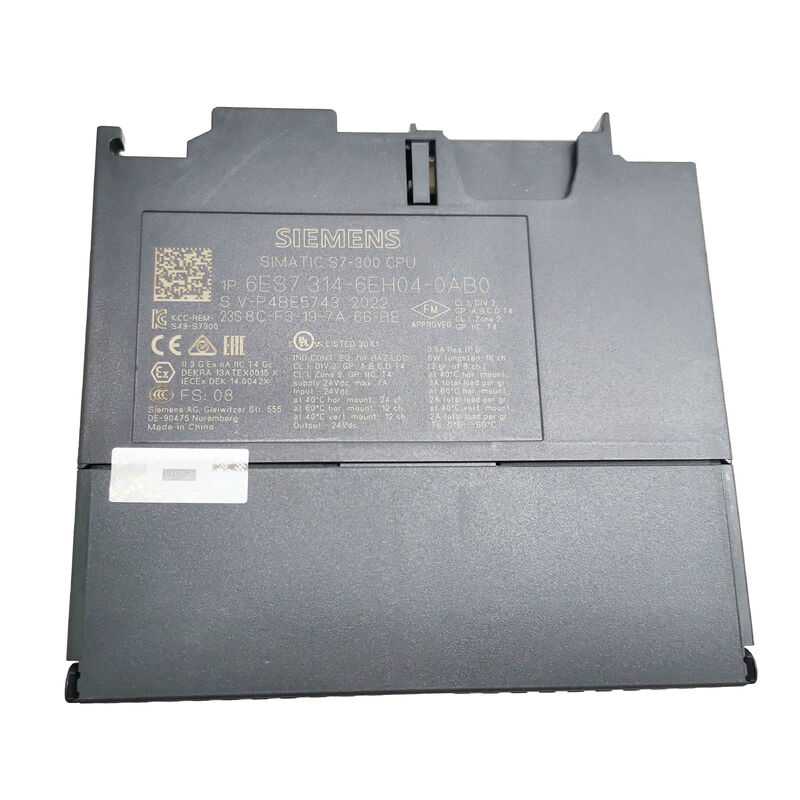

이 6ES7314-6EH04-0AB0는 SIMATIC S7-300 CPU 314C-2 PN/DP 컴팩트 CPU이며, 로컬 I/O, 아날로그 처리, 빠른 카운팅 기능 및 이더넷 통신을 하나의 중앙 프로세서에서 필요로 하는 제어 시스템을 위해 제작되었습니다.
Siemens는 이 모델을 192KB 워크 메모리, 디지털 입력 24개, 디지털 출력 16개, 아날로그 입력 4개, 아날로그 출력 2개, Pt100 입력 1개, 60kHz 고속 카운터 4개, 12Mbit/s MPI/DP 인터페이스, 그리고 이 CPU에 대한 통합 2포트 스위치가 있는 PROFINET 인터페이스 요구 사항입니다.
Siemens는 또한 통합 24V DC 전원 공급 장치, 2 x 40핀 전면 커넥터, 그리고 이 CPU에 대한 Micro Memory Card 요구 사항을 명시합니다.
이러한 하드웨어 프로파일은 CPU 314C-2 PN/DP를 컴팩트하지만 기능적으로 밀집된 자동화 패널에 강력한 위치를 차지하게 합니다. 하나의 S7-300 CPU 본체 내에 로직 제어, 로컬 신호 처리, 네트워크 통신 및 전용 머신 측 기능을 결합합니다.
실제 캐비닛 사용 시, 머신이 이미 314C 클래스의 컴팩트 CPU 구조에 맞는 경우 여러 개의 별도 신호 모듈에 대한 필요성을 줄여줍니다. Siemens는 또한 이 정확한 부품 번호를 S7-300 제품군에서 교체 하드웨어로 식별합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | 6ES7314-6EH04-0AB0 |
| 제조사 | Siemens |
| 제품 유형 | SIMATIC S7-300 CPU 314C-2 PN/DP 컴팩트 CPU |
| 워크 메모리 | 192 KB |
| 디지털 입력 | 24 |
| 디지털 출력 | 16 |
| 아날로그 입력 | 4 |
| 아날로그 출력 | 2 |
| 추가 입력 | Pt100 1개 |
| 고속 카운터 | 4 x 60 kHz |
| 첫 번째 인터페이스 | MPI/DP, 12 Mbit/s |
| 두 번째 인터페이스 | 이더넷 PROFINET, 2포트 스위치 |
| 전원 공급 장치 | 통합 24V DC |
| 전면 커넥터 | 2 x 40핀 |
| 메모리 카드 | Micro Memory Card 필요 |
이 CPU는 컴팩트 머신 자동화, OEM 제어 패널, 핸들링 시스템, 포장 장비, 그리고 컨트롤러가 중앙 로직과 상당한 온보드 I/O 혼합을 결합해야 하는 기타 S7-300 설치에 적합합니다.
내장된 아날로그 채널, Pt100 기능 및 고속 카운터는 즉시 더 넓은 모듈 세트로 확장하지 않고 직접적인 신호 처리 및 빠른 카운팅이 필요한 머신에 특히 유용합니다.
통합 2포트 스위치가 있는 PROFINET 인터페이스는 기존 S7-300 아키텍처 내에서 최신 네트워크 통합을 지원합니다.
확인해야 할 주요 사항은 CPU 314C-2 PN/DP 명칭, 192KB 워크 메모리, 정확한 온보드 I/O 혼합, PROFINET + MPI/DP 인터페이스 구조, 그리고 2 x 40핀 전면 커넥터 및 Micro Memory Card 요구 사항입니다.
이러한 특성은 장치가 원래 설치된 S7-300 구성을 충족하는지 여부를 정의합니다.
Q1: 6ES7314-6EH04-0AB0은 어떤 종류의 CPU인가요?
이것은 SIMATIC S7-300 CPU 314C-2 PN/DP 컴팩트 CPU입니다. Siemens는 이를 통합 디지털 및 아날로그 I/O, 온보드 고속 카운터, MPI/DP 통신 및 PROFINET 네트워킹 기능을 갖춘 컴팩트 프로세서로 분류합니다.
이는 로컬 신호가 없는 중앙 CPU가 아니라 상당한 온보드 프로세스 연결성을 갖춘 컨트롤러임을 의미합니다.
Q2: 이 CPU가 표준 비컴팩트 S7-300 CPU와 다른 이유는 무엇인가요?
이 모델은 표준 중앙 CPU가 종종 동일한 형태로 제공하지 않는 상당한 온보드 하드웨어를 포함합니다.
Siemens는 디지털 입력 24개, 디지털 출력 16개, 아날로그 입력 4개, 아날로그 출력 2개, Pt100 1개, 그리고 고속 카운터 4개를 CPU 자체 내에 명시합니다.
이는 컨트롤러가 모든 기능에 대해 별도의 모듈을 추가하지 않고도 신호 및 카운팅 작업의 더 많은 부분을 처리할 수 있기 때문에 머신 설계에서 중요합니다.
Q3: 2포트 스위치가 있는 PROFINET 인터페이스의 중요성은 무엇인가요?
이를 통해 CPU는 컴팩트 S7-300 형식을 유지하면서 이더넷 기반 자동화 네트워크에 직접 참여할 수 있습니다.
내장된 2포트 스위치는 게시된 하드웨어 구조의 일부이며, 머신 네트워크가 이미 이 CPU 및 통합 PROFINET 연결을 중심으로 설계된 경우 유용합니다.
동일한 통신 레이아웃을 유지하는 것은 교체 작업에서 중요합니다.
Q4: Micro Memory Card 요구 사항이 중요한 이유는 무엇인가요?
Siemens는 이 CPU에 Micro Memory Card가 필요하다고 명시적으로 명시합니다. 이 요구 사항은 설치된 하드웨어 구성의 일부이며 시작 또는 교체 전에 확인해야 합니다.
이는 선택적 액세서리 세부 정보가 아닌 핵심 호환성 포인트입니다.
Q5: 주문 전에 무엇을 확인해야 하나요?
설치된 부품 번호를 확인하고, 머신이 CPU 314C-2 PN/DP를 필요로 하는지 확인하고, 온보드 I/O 요구 사항을 확인하고, 기존 시스템이 동일한 MPI/DP, PROFINET, 전면 커넥터, 그리고 Micro Memory Card 구조에 의존하는지 확인하십시오.
이러한 항목은 교체품이 원래 컨트롤러 역할을 충족하는지 여부를 결정합니다.
