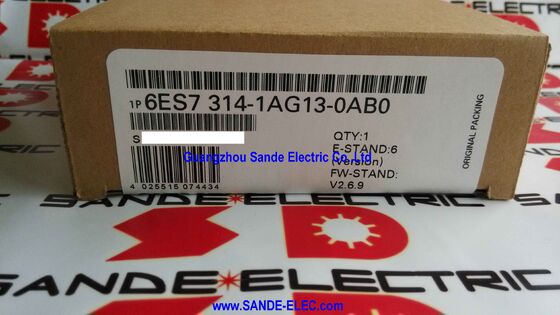

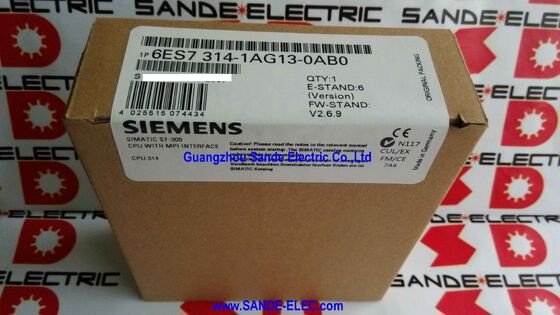

MPI 인터페이스와 함께 SIMATIC CPU 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

시멘스 6ES7314-1AG13-0AB0∙ SIMATIC S7-300 CPU 314 96KB 작업 메모리 / MPI / 통합 24V DC 공급 / 마이크로 메모리 카드 / 예비 부품

CPU 314 중형 S7-300 워크호스

CPU 314는 SIMATIC S7-300 CPU 범위의 생산성 중간에 위치하고 있다. 그 아래에 콤팩트 애플리케이션을 위한 더 작은 메모리 용량을 가진 엔트리 레벨 CPU 312와 CPU 313가 있다.그 위에는 더 큰 메모리와 PROFIBUS DP 인터페이스가 있는 고성능 CPU 315 및 317 변종이 있습니다.CPU 314의 96KB 작업 메모리와 MPI 전용 통신 프로파일은모듈형 래크 기반 제어 시스템 중등적인 복잡성 프로그램 96KB 내에서 편리하게 적합하고 모든 네트워크 통신은 MPI 인터페이스를 통해 실행됩니다., HMI 연결, 그리고 CPU 간의 데이터 교환.

콤팩트한 S7-300 CPU (CPU 312C, CPU 313C, CPU 314C-2) 와는 달리, 탑재된 디지털 및 아날로그 I/O 채널을 CPU 하우징에 직접 통합하는 CPU 314는 순수 처리 모듈이다.모든 I/O는 S7-300 랙의 별도의 신호 모듈에 의해 처리됩니다.이것은 중견 기계 제어, 프로세스 지원 패널 및 유틸리티 자동화 시스템에 대한 표준 모듈 아키텍처입니다. 설치된 신호 모듈에 의해 I/O 수와 유형이 정의됩니다.CPU에 내장된 것이 아니라.

주요 사양

MPI S7-300 엔지니어링을 정의 한 인터페이스

MPI (Multi-Point Interface) 는 CPU 314의 외부 세계와의 통신 연결입니다. 최대 12 Mbit/s로, 세그먼트당 최대 32개의 노드를 지원합니다.MPI는 STEP 7 프로그램 업로드/다운로드에 대한 프로그래밍 터미널 (PG/PC) 연결을 제공합니다., HMI 패널 (OP/TP) 연결을 통해 운영자 화면 데이터를 주고받으며, 서로 연결된 랙 시스템에서 S7-300 CPU 간의 CPU-to-CPU 데이터 교환 (NetRead/NetWrite).

MPI는 PROFIBUS가 아니라 동일한 물리적 RS-485 하드웨어를 사용하지만 다른 프로토콜과 현저하게 짧은 최대 케이블 길이를 사용합니다.현장 장치 통신에 PROFIBUS DP가 필요한 설비, CPU 314의 MPI 전용 구성은 DP 마스터 기능을 제공하기 위해 랙에 CP 342-5 통신 프로세서가 추가되어야한다는 것을 의미합니다.

Installations designed around the CPU 314 either manage all field I/O through distributed rack expansion or through the rack's local S7-300 signal modules — the MPI-only design defines the application scope.

통합된 24V DC 공급 ∙ CPU에 별도의 PS 307가 필요하지 않습니다

CPU 314의 통합된 24V DC 공급은 PS 307 전원 공급 모듈의 AC-to-DC 변환과 독립적으로 24V DC 패널 공급 레일로 직접 연결됩니다.CPU는 24V DC에서 작동 전력을 얻습니다. PS 307는 여전히 랙 버스 전압과 필드 I/O 모듈 공급에 필요합니다., 그러나 CPU 자체는 PS 307의 레일에서 분리 된 연결을 통해 24V DC 공급 장치에서 직접 공급됩니다.

FAQ

Q1: CPU 314와 CPU 315-2 DP의 차이점은 무엇이며 언제 각각을 지정해야 합니까?

CPU 314는 96KB의 작업 메모리와 MPI 전용 통신을 가지고 있습니다. PROFIBUS DP 마스터가 없습니다. CPU 315-2 DP는 MPI 외에도 128KB의 작업 메모리와 통합된 PROFIBUS DP 마스터 / 슬레이브 인터페이스를 가지고 있습니다.애플리케이션이 96KB 안에 들어 있고 모든 필드 I/O가 로컬 래크 모듈 또는 MPI 연결된 원격 래크 확장을 통해 이루어질 때 CPU 314를 지정합니다.. Specify CPU 315-2 DP (or higher) when a PROFIBUS DP master interface is required for distributed I/O or drive communication — the CPU 314 cannot serve as a DP master without a separate CP 342-5 communications module.

Q2: CPU 314는 내장 I/O가 있는 컴팩트 CPU인가요?

아니요. CPU 314는 순수한 랙 프로세서입니다. 탑재된 디지털 또는 아날로그 I/O 채널이 없습니다. 모든 I/O는 CPU와 함께 랙에 설치된 별도의 S7-300 신호 모듈 (SM) 에 의해 제공됩니다.콤팩트 CPU (CPU 314C-2 PN/DP), CPU 313C 등) 를 탑재하고 있으며, 표준 CPU 314는 그렇지 않습니다. 설치된 프로그램에서 랙 레이아웃과 모든 I/O 주소는 별도의 신호 모듈을 기반으로 합니다.

Q3: 고장난 CPU 314의 마이크로 메모리 카드는 교체 장치에서 직접 사용할 수 있습니까?

네, 이것은 표준 프로그램 복구 절차입니다. 시스템을 끄고, 고장난 CPU에서 MMC를 제거하고, 교체 CPU 314에 설치하고, 전원을 복원합니다.대체 CPU는 프로그래밍 터미널 없이 MMC에서 프로그램을 시작으로 로드. MMC가 손상되지 않은지 확인합니다. MMC가 하드웨어 오류가 발생했을 때 CPU에서 고장 났다면,첫 번째 전원을 켜면 프로그램이 올바르게 읽혀진지 확인합니다..

Q4: MPI 네트워크가 CPU 314로 얼마나 많은 노드를 지원할 수 있습니까?

MPI 네트워크는 최대 32개의 노드를 지원하며, 주소는 0?? 31이다. 주소는 0은 일반적으로 프로그래밍 터미널, 주소는 2은 CPU에 예약되어 있다. 연결된 HMI 패널,같은 MPI 세그먼트에 있는 다른 S7-300 CPU, 프로그래밍 장치는 각각 하나의 노드 주소를 차지합니다. MPI의 최대 케이블 길이는 187.5 kbit/s에서 세그먼트 당 50m이며, 12 Mbit/s에서 최대 길이는 리퍼 없이 50m입니다.RS-485 리퍼터.

Q5: 6ES7314-1AG13-0AB0의 출처는 어디인가요?

시멘스 예비 부품으로, 시멘스 서비스 채널과 잘 설립된 S7-300 후품 시장으로 산업 자동화 부품 딜러와 검증된 잉여 공급자를 통해.AG13 및 인접한 개정판의 CPU 314는 세계적으로 가장 널리 배포된 S7-300 CPU 중 하나입니다.; 후판 유통 가능성은 지속적으로 좋습니다. 주문하기 전에 설치된 장치의 라벨에서 CPU 314 지정 (CPU 314C 컴팩트 버전이 아닙니다) 를 확인하십시오.원래 단위에서 대체 단위로 마이크로 메모리 카드를 전송.
