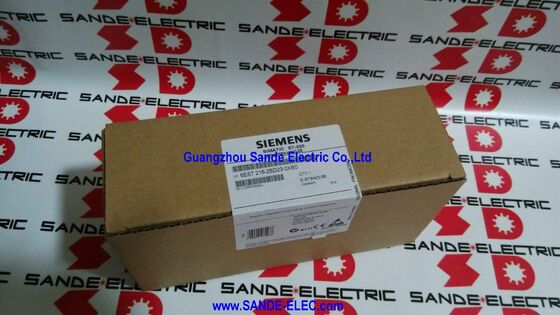

CPU 226 컴팩트 유닛 6ES7216-2BD23-0XB0 6ES7 216-2BD23-0XB0 6ES7216-2BD23-OXBO

시멘스 6ES7216-2BD23-0XB0∙ SIMATIC S7-200 CPU 226 ∙ AC 공급 / 24 DC 입력 / 16 리레 출력 / 16KB 프로그램 / 2 × RS-485 / 중단된 예비

CPU 226 1개의 하우스에서 가장 큰 S7-200

CPU 226는 S7-200 제품군에서 가장 높은 용량 컴팩트 컨트롤러입니다.24개의 디지털 입력과 16개의 릴레이 출력이 CPU 하우징에 직접 통합되어 있습니다. S7-200 CPU 중 가장 많은 탑재 I/O이 I/O 횟수 안에 들어있는 기계 제어 애플리케이션을 위해, CPU 226는 확장 모듈 없이 완전한 솔루션을 제공합니다.

AC 전원 버전은 100~230V AC 전원으로부터 직접 작동 전력을 얻습니다.이것은 AC 메인 주 전력 분배가 패널에서 CPU를 위해 별도의 24V DC 스위치 모드 전원 공급의 필요성을 제거AC와 DC 공급을 모두 사용하는 더 넓은 패널은 여전히 더 적은 구성 요소, 더 간단한 설계의 혜택을 누립니다.

16개의 릴레이 출력은 가장 넓은 부하 범위를 커버합니다: 230V AC의 모터 시작 스필, 24V DC의 소레노이드 밸브,혼합 전압의 표시등등은 모두 전압 일치 문제 또는 중재 하드웨어 없이 릴레이 접촉에 연결됩니다.릴레 접촉은 CPU의 논리 공급 장치에서 밸브닉적으로 격리되어 있으며, PLC를 부하 쪽의 필드 레벨 전압 변동으로부터 보호합니다.

두 개의 RS-485 포트는 통신의 척추입니다. 포트 1은 STEP 7 Micro/WIN의 PPI 프로그래밍 연결입니다. 포트 2는 사용자가 프로그래밍 할 수 있습니다.모드버스 RTU 드라이브 및 기기, 또는 사용자 정의 ASCII 프로토콜 장치에 대한 프리포트. 7 개의 확장 모듈 슬롯을 사용할 수 있습니다 (S7-200 가족에서 최대),CPU 226는 탑재된 I/O가 충분하지 않을 때 더 큰 설비를 처리할 수 있습니다..

주요 사양

적용 시나리오

포장 및 컨베이어 시스템높은 로컬 I/O 카운트는 센서 입력, 모터 접촉기, 거부 게이트 및 표시기를 관리합니다. 두 번째 RS-485 포트는 운영자 텍스트를 연결합니다.

디스플레이나 HMI 패널에 프로그래밍 포트를 사용하지 않고

펌프 스테이션 및 유틸리티 제어:압력, 레벨 및 흐름 접촉은 24 개의 입력과 연결됩니다. 펌프 모터 접촉기 및 밸브 소레노이드는 릴레이 출력과 연결됩니다.AC 공급은 24V DC 분배가없는 설비에 대한 패널 설계를 단순화합니다..

모드버스 연결 프로세스:사용자 프로그래밍 가능한 RS-485 포트는 모드버스 RTU 마스터를 변속기 드라이브, 에너지 미터,또는 원격 아날로그 송신기.

레거시 S7-200 기계 유지보수CPU 226는 2000 년대에 걸쳐 광범위하게 배포되었습니다. 동일한 대체는 탑재된 I / O 주소 지도와 일련 포트 구성을 보존합니다.재사용 시간 및 프로그램 변경을 최소화.

FAQ

Q1: -0XB0 후자는 무엇이며 -0XA0과 어떻게 다른가?

-0XB0은 CE 인증을 가진 중국에서 생산된 S7-200 변종이다. -0XA0은 CE 플러스 UL/cUL 인증을 가진 유럽에서 생산된 변종이다.둘 다 전기적, 기능적으로 동일합니다, 같은 메모리, 같은 RS-485 인터페이스. 그들은 대부분의 응용 프로그램에 대한 직접 대체물입니다. 설치 사이트에 대한 인증 요구 사항을 확인합니다.

Q2: 어떤 확장 모듈이 호환되며 몇 개를 추가 할 수 있습니까?

최대 7개의 확장 모듈이 오른쪽 확장 버스를 통해 연결됩니다. 사용 가능한 유형: 디지털 입력 및 출력 모듈 (레레 및 트랜지스터), 아날로그 I/O 모듈, RTD 및 열쌍 모듈,및 특수 모듈CPU 226는 S7-200 가족 중 가장 큰 확장 용량을 지원합니다.

Q3: 어떤 프로그래밍 환경이 필요합니까?

STEP 7 마이크로/WIN ∙ 전용 S7-200 소프트웨어. STEP 7 클래식 (S7-300/400) 또는 TIA 포털 (S7-1200/1500) 프로그램은 S7-200을 지원하지 않습니다.그리고 진술 목록, CPU의 PID, Modbus, 고속 계산 및 PTO/PWM에 대한 내장 라이브러리.

Q4: 두 번째 RS-485 포트가 어떤 프로토콜을 지원합니까?

프리포트 모드: 전체 프로그램 제어 일련 포트, ASCII 또는 RTU 기반 프로토콜. STEP 7 마이크로/윈은 모드버스 RTU 마스터와 슬로브에 라이브러리 블록과 시멘스 드라이브에 대한 USS 프로토콜을 제공합니다..시멘스 HMI 패널의 PPI 모드. 포트는 추가 CP 모듈이 없으면 PROFIBUS DP를 지원하지 않습니다.

Q5: 6ES7216-2BD23-0XB0의 출처는 어디인가요?

S7-200 후품 시장을 통해 전 세계 legacy 자동화 공급업체, 산업 잉여 딜러 및 전문 S7-200 부품 유통업체.CPU 226는 가장 일반적으로 사용할 수 있는 S7-200 예비 중 하나입니다-0XB0 변종을 확인하고 프로그램 유지에 의존하는 대신 STEP 7 마이크로/WIN 백업에서 프로그램을 교체 장치에 로드합니다.
