| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |

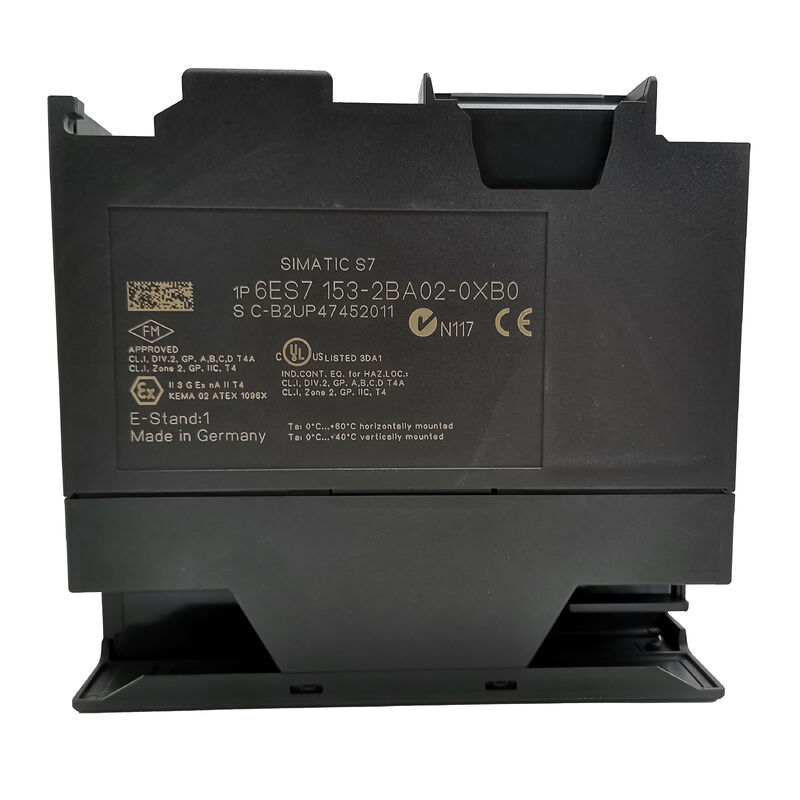

| 모델 번호 | 6ES7153-2BA02-0XB0 |
ET 200M 제품군에는 여러 IM 153-2 변형이 존재하며 유사한 이름에서 알 수 있는 것보다 시스템 설계에 더 많은 영향을 미치는 방식이 다릅니다. 6ES7153-2BA02-0XB0은 IM 153-2 기능 계층에서 최상위 위치를 차지합니다.
| 특징 | IM 153-1 (1AA03) | IM 153-2 (2AA02) | IM 153-2HF (2BA02) |
|---|---|---|---|
| 최대. 모듈 | 8 | 8 | 12 |
| 중복성 | 아니요 | 예 | 예 |
| 타임스탬프 | 아니요 | 10ms | 등시성 |
| DP/PA 링크 | 아니요 | 아니요 | 예 |
| HART 확장 | 아니요 | 아니요 | 예 |
| 64채널 모듈 | 아니요 | 아니요 | 예 |
12모듈 스테이션 용량은 첫 번째 실질적인 이점입니다. 표준 8모듈 스테이션은 대부분의 구성을 처리합니다. 12모듈 스테이션은 밀도가 높은 아날로그 I/O, 디지털, 아날로그 및 기능 모듈의 조합 또는 8모듈 제한으로 인해 논리적 I/O 그룹이 두 개의 개별 스테이션으로 분할되는 계측량이 많은 노드가 있는 설치에 사용됩니다.
DP/PA 링크 및 Y-링크 호환성은 두 번째 주요 차별화 요소입니다. 2AA02 변형은 DP/PA 링크 아키텍처에서 사용할 수 없습니다. 2BA 시리즈만 DP/PA 링크 또는 Y-링크 내에서 인터페이스 모듈 역할을 할 수 있습니다. DP/PA 링크를 통해 PROFIBUS PA 필드 장치(PA 통신이 가능한 압력 및 유량 트랜스미터)를 통합하는 프로세스 자동화 시스템의 경우 2BA02가 올바른 사양입니다.
| 매개변수 | 값 |
|---|---|
| 최대. 모듈 | 12 |
| 공급 | 24V DC |
| 전류(최대) | 600mA |
| 전력 손실 | 일반 5.5W |
| 타임스탬프 | 등시성, 최대 128개 입력 |
| 슬롯당 신호 | 32개(64채널 모듈 지원) |
| 수사슴 | 확장된 2차 변수 |
| DP/PA 링크 | 호환 가능 |
| 공급업체ID | 801어 |
| 치수 | 117×40×125mm |
| 무게 | 0.36kg |
2BA02는 12개 모듈 스테이션 전체에서 최대 128개 디지털 입력 신호의 등시성 타임스탬프를 지원하며, 개별 슬롯당 최대 32개 신호를 지원합니다. 등시성 모드는 모듈의 데이터 캡처를 PROFIBUS DP 버스 사이클에 동기화합니다. 이벤트는 자유롭게 실행되는 로컬 타이머가 아닌 버스 클럭을 기준으로 타임스탬프가 지정됩니다. 이는 독립적인 모듈 수준 클록 드리프트가 아닌 컨트롤러의 프로그램 주기와 일치하는 시간 참조를 제공합니다.
공정 플랜트의 이벤트 시퀀스 기록(사고 후 계기 알람, 밸브 상태 변경 또는 인터록 트립의 정확한 순서를 재구성)의 경우 등시성 타임스탬프는 동기화되지 않은 10ms 스탬프가 제공할 수 없는 포렌식 정밀도를 제공합니다. 발전소 보호 시스템, 정유소 안전 인터록 및 배치 프로세스 이벤트 로깅을 포함한 애플리케이션은 이 기능에 따라 달라집니다.
확장된 HART 2차 변수:표준 HART 전송에는 1차 변수와 제한된 프로세스 데이터가 포함됩니다. 2BA02는 HART 데이터 처리량을 확장하여 추가 배선 없이 다변수 트랜스미터(단일 기기의 압력, 온도, 유량)의 추가 측정인 2차 변수를 포함합니다. 이러한 추가 값은 컨트롤러 프로그램에 대한 스테이션의 프로세스 데이터에서 사용할 수 있습니다.
Drive ES 및 Switch ES를 위한 슬레이브 이니셔티브:모듈은 DP 마스터가 트랜잭션을 시작할 때까지 기다리지 않고 드라이브 ES(드라이브 매개변수 액세스) 및 스위치 ES(지능형 스위치기어)에 요청을 보내는 비순환 PROFIBUS DPV1 통신을 독립적으로 시작할 수 있습니다. 이는 드라이브 매개변수 관리 애플리케이션에서 매개변수 읽기/쓰기 주기의 대기 시간을 줄여줍니다.
프로세스 자동화의 DP/PA 링크 스테이션:PROFIBUS PA의 프로세스 계측은 DP/PA 링크를 통해 S7 컨트롤러에 연결됩니다. 2BA02는 DP/PA 링크의 ET 200M I/O 섹션을 위한 인터페이스 모듈 역할을 하며, 이는 2AA02가 지원할 수 없는 구성입니다.
밀도가 높은 계측 노드:중앙 계측 마샬링 캐비닛에 있는 12개의 아날로그 모듈(압력, 온도, 유량 및 레벨 입력)이 모두 하나의 ET 200M 스테이션 내에 있습니다. 등시성 타임스탬프는 장애 이벤트 중 프로세스 변수 변경의 순서를 기록합니다.
HART 장비를 이용한 드라이브 모니터링:슬레이브 이니셔티브를 통한 VFD 드라이브 상태 + 확장된 2차 변수를 통한 다변수 HART 트랜스미터 데이터 - 둘 다 추가 하드웨어 없이 하나의 2BA02 스테이션에서 사용할 수 있습니다.
Q1: 2BA02와 2BA82(6ES7153-2BA82-0XB0)의 기능적 차이점은 무엇입니까?
둘 다 12개 모듈, 중복성, 등시성 타임스탬프 및 DP/PA 링크를 지원하는 IM 153-2 HF 변형입니다. 2BA82는 전기적 특성(650mA 대 600mA 전류 정격)이 약간 업데이트되고 펌웨어가 수정된 최신 하드웨어 개정판입니다. 2BA02를 사용하여 설치된 시스템의 경우 2BA02를 직접 교체하면 동일한 펌웨어 호환성이 유지됩니다. 2BA82와 후속 2BA10은 동일한 기능을 제공합니다.
Q2: 2AA02는 DP/PA Link와 호환되지 않는데 왜 2BA02는 DP/PA Link와 호환됩니까?
DP/PA 링크에는 DPV1 비주기 서비스, 확장 진단 및 DP/PA 링크 작동을 위해 정의된 특정 PROFIBUS DP 슬레이브 프로필을 지원하는 인터페이스 모듈이 필요합니다. 2BA 시리즈는 이러한 확장된 DPV1 기능을 구현합니다. 2AA 시리즈에는 DP/PA 링크 인터페이스 기능에 필요한 슬레이브 측 DPV1 프로필 확장이 포함되어 있지 않습니다. 이는 구성 설정이 아니라 펌웨어 및 하드웨어 아키텍처의 차이입니다.
Q3: FM 및 CP 모듈을 12개 슬롯에 설치할 수 있습니까, 아니면 신호 모듈만 설치할 수 있습니까?
ET 200M용으로 출시된 S7-300 신호 모듈(SM), 기능 모듈(FM) 및 통신 프로세서(CP)의 조합은 12개의 슬롯을 채울 수 있습니다. FM 350-1/2 카운터, FM 352 캠 컨트롤러 및 PROFIBUS 또는 AS-Interface용 CP 모듈은 중앙 S7-300 랙에서와 마찬가지로 2BA02 스테이션에서 작동합니다. SM + FM + CP의 총 개수는 12개를 초과할 수 없습니다.
Q4: PROFIBUS 스테이션 주소 801Eh는 무엇을 나타냅니까?
801Eh는 이 모듈의 GSD 파일에 인코딩된 VendorID(제조업체 및 장치 제품군 식별자)입니다. 이는 PROFIBUS DP 네트워크 구성 도구에 나타나며 DP 마스터가 스테이션 테이블을 구축할 때 모듈 ID를 확인합니다. 실제 PROFIBUS 버스 주소(1-125)는 모듈 전면의 DIL 스위치를 통해 독립적으로 설정됩니다.
Q5: S7 프로젝트에서 2BA02 스테이션을 구성하는 프로그래밍 도구는 무엇입니까?
STEP 7 HW 구성(클래식) 또는 TIA 포털 하드웨어 구성은 ET 200M 스테이션을 처리하여 PROFIBUS 주소 할당, 어떤 모듈이 어떤 슬롯을 차지하는지 구성하고 타임스탬프 및 HART 매개변수를 활성화합니다. 모듈이 하드웨어 카탈로그에 나타나기 전에 2BA02용 GSD 파일을 프로그래밍 환경에 설치해야 합니다. GSD 파일은 제품 문서 저장소에서 사용할 수 있습니다.
