| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |

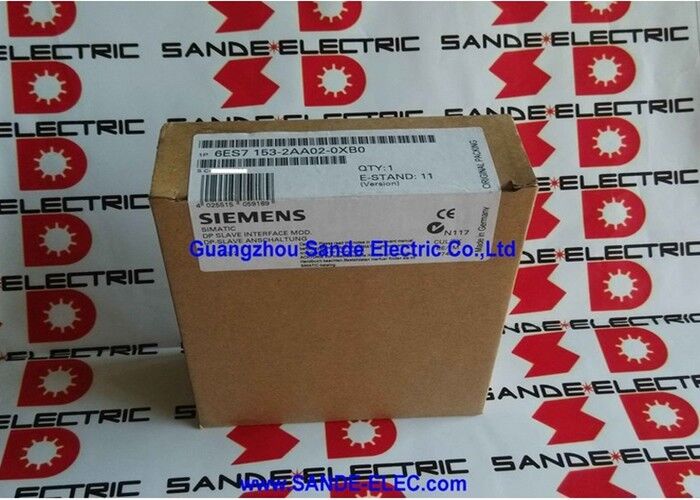

| 모델 번호 | 6ES7153-2AA02-0XB0 |
의시멘스 6ES7153-2AA02-0XB0IM 153-2은 모든 ET 200M 분산 I/O 스테이션을 정의하는 인터페이스 모듈입니다.
그 없이는 ET 200M 랙은 연결할 곳이 없는 I/O 모듈들의 집합체일 뿐입니다. 그 랙은 완전히 기능적인 PROFIBUS DP slave가 됩니다.S7 중앙 컨트롤러와 프로세스 데이터를 설정된 데이터 레이트에서 PROFIBUS 케이블 길이 제한까지 거리를 통해 적극적으로 교환합니다..
The ET 200M system was designed for situations where a centrally controlled machine or process has I/O points scattered across a wide physical area — too far apart to wire economically to a central rack, 하지만 그룹으로 충분히 가깝고 공동의 지역 보호구역의 혜택을 누릴 수 있습니다.
각 ET 200M 스테이션은 I/O 포인트의 하나의 물리적 클러스터를 처리합니다. 인근 센서와 액추에터에 연결하고, 그 랙에 있는 S7-300 호환 신호 모듈을 통해 신호를 처리합니다.그리고 하나의 PROFIBUS DP 케이블을 통해 컨트롤러와 결과 프로세스 데이터를 교환.
IM 153-2는 이 교환을 관리하는 모듈입니다. PROFIBUS DP 슬래브 프로토콜을 설정하여 DP 마스터의 투표 사이클과 데이터 전송을 동기화합니다.그리고 레이크의 각 모듈의 상태를 컨트롤러에 알려 진단 보고 처리.
6ES7153-2AA02-0XB0 변종은 ET 200M 역당 최대 8개의 신호 모듈을 지원합니다.
이것은 대부분의 ET 200M 애플리케이션의 표준 용량입니다. 디지털 입력, 디지털 출력, 아날로그 입력,그리고 두 번째 스테이션을 필요로 하지 않고 완전한 I/O 클러스터를 커버하는 아날로그 출력 모듈.
128 바이트 입력 / 128 바이트 출력 어드레싱 볼륨은 일반적인 모듈 너비에서 8 모듈 구성으로 자연스럽게 확장됩니다.
| 매개 변수 | 가치 |
|---|---|
| 역당 최대 모듈 | 8 |
| PROFIBUS DP 비율 | 12 Mbit/s (RS-485) |
| 자동 보드 비율 탐지 | 네 |
| 공급 전압 | 24V DC (20.4~28.8V) |
| 현재 소비 (최다) | 550mA |
| 메인 버퍼 | 5ms |
| I/O 주소 | 128 바이트 내 / 128 바이트 내 |
| 해고 | 지원 |
| 시간 스탬핑 | 10ms 정확성, 최대 128개의 입력 |
| 프로피버스 서비스 | SYNC, FREEZE, 직접 교환 |
| 크기 (W × H × D) | 40×125×117mm |
| 무게 | 360g |
| 작동 온도 | 0~+60°C |
| 보호 | IP20 |
IM 153-2의 기능 중 하나는 더 간단한 인터페이스 모듈과 구별되는冗余 지원입니다.
부재된 ET 200M 구성에서, 두 개의 IM 153-2 모듈이 같은 ET 200M 랙에 설치됩니다. 하나는 활성이고 하나는 대기 상태입니다.
둘 다 같은 PROFIBUS DP 케이블 (또는 부재 버스 구성의 두 개의 별도의 DP 케이블) 에 연결되지만, 활성 모듈만이 주어진 시간에 순환 데이터 교환을 처리합니다.
활성 IM 153-2가 내부 하드웨어 고장, 전원 공급 중단으로 인해 고장 났을 경우또는 케이블에서 PROFIBUS 통신의 손실 ᅳ 대기 모듈은 활성 모듈의 상태를 지속적으로 모니터링하여 장애를 감지하고 활성 모드로 전환합니다.
이 전환은 프로세스 데이터 손실 없이 DP 장교의 감시 개 타이머에 의해 정의된 허용 범위 내에서 이루어집니다.
래크의 I/O 모듈은 전환 기간 동안 계속 작동합니다. 새로운 활성 IM 153-2는 즉시 PROFIBUS DP 마스터와 주기적인 데이터 교환을 재개합니다.
I/O 스테이션의 고장이 설비의 종료로 이어지는 프로세스 플랜트 및 중요한 기계의 경우, 이중 IM 153-2 구성은 시스템 설계 사양의 표준 요구 사항입니다.
두 개의 IM 153-2 모듈의 비용은 I/O 인프라의 단 하나의 고장으로 인해 계획되지 않은 생산 중단의 비용에 비해 적습니다.
IM 153-2의 시간 스탬핑 기능은 디지털 입력 상태 변화의 정확한 시간을 기록합니다.
이것은 정상적인 순환 과정 데이터 교환과 별개로, 모듈은 시간표가 있는 이벤트를 저장하는 내부 이벤트 버퍼 (15개의 버퍼, 각각 최대 20개의 메시지) 를 유지합니다.DP 마스터가 아시클리컬하게 읽는시간 참조는 RFC 1119 인터넷 시간 형식을 사용 합니다. SIMATIC 컨트롤러의 시계와 동기화 됩니다.
타임 스탬핑은 여러 가지 공학적 목적을 가지고 있습니다.
안전성 중요한 이벤트 분석에서 어떤 입력값이 프로세스 장애 후에 가장 먼저 변경되었는지 결정합니다. or reconstructing the sequence of events leading to a machine stop — millisecond-resolution timestamps provide the factual basis that raw cyclic scan data (which only tells you the state at the end of each scan) cannot.
프로세스 장애 분석, 에너지 모니터링 이벤트 로그및 팩 시작/정지 시간 기록은 시간 스탬핑 기능이 제어 프로그램만으로 생성할 수 없는 데이터를 캡처하는 다른 응용 프로그램입니다..
ET 200M 스테이션 전체에 128개의 디지털 입력까지 동시에 스탬프될 수 있으며, 1000ms 보고 주기에서 상승 및 하락 경계의 이벤트가 전송된다.
이 기능은 6ES7153-2AA02-0XB0의 표준 8 모듈 구성과 함께 사용할 수 있습니다.
기본 마스터-스레이브 주기적 I/O 외에도 IM 153-2는 추가 동기화 및 통신 기능을 제공하는 세 가지 PROFIBUS DP 확장 서비스를 지원합니다.
SYNCET 200M 스테이션의 모든 출력 모듈이 DB 마스터의 SYNC 명령에 따라 출력을 동시에 업데이트하도록 강요합니다. 개별 출력 데이터가 버스를 통해 도착했을 때와 상관없이.
이것은 여러 출력 채널이 정확히 같은 순간에 전환해야하는 기계 응용 프로그램에서 사용됩니다.
냉동ET 200M 스테이션의 모든 입력 모듈을 잠그고 장군으로부터 FREEZE 명령으로 동시에 입력 상태를 캡처합니다.
잠겨있는 상태는 마스터가 얼어붙은 데이터를 읽고 잠금을 풀 때까지 유지됩니다.
여러 입력 채널의 상태를 정의된 순간에서 측정하기 위해 여러 축에 있는 위치 센서또는 특정 이벤트에서 생산 라인의 상태 FREEZE는 정상적인 순환 판독이 보장 할 수없는 시간 동기화를 제공합니다.
직접 데이터 교환 (노예와 노예)한 ET 200M 슬래브가 다른 DP 슬래브의 주소 공간에 직접 입력 데이터를 공개하도록 허용합니다.이것은 마스터의 프로그램 사이클을 우회하는 최소한의 지연 시간으로 센서에서 액추에터 데이터 경로를 가능하게 합니다., 빠른 반응 기계 인터클로킹 및 안전에 중요한 로컬 제어 루프에 유용합니다.
Q1: 모듈은 최대 8 개의 S7-300 모듈을 지원합니다. 기능 모듈 (FM) 과 통신 프로세서 (CP) 를 신호 모듈 외에도 사용할 수 있습니까?
네. ET 200M 역의 8개의 모듈 슬롯은 S7-300 신호 모듈 (SM), 기능 모듈 (FM),ET 200M에 사용하도록 출시되는 통신 프로세서 (CP).
FM 350-1/350-2 (고속 카운팅) 및 FM 352 (캠 컨트롤러) 와 같은 기능 모듈은 ET 200M에서 중앙 S7-300 랙과 동일한 매개 변수로 작동합니다.
전체 모듈 수 (SM + FM + CP 합동) 는 IM 153-2 (6ES7153-2AA02-0XB0) 역당 8개 이상 되지 않습니다.
Q2: IM 153-2의 PROFIBUS 주소 범위는 무엇이며, 어떻게 설정되는가?
PROFIBUS 주소는 IM 153-2 모듈 앞쪽에 두 줄의 DIL 스위치 블록을 통해 설정되며, 주소를 바이너리로 암호화합니다.
유효한 주소는 1부터 125까지입니다 (주소는 0과 126이 예약되어 있으며 127은 진단 방송입니다.)
이 주소는 전원을 켜면 즉시 효력이 발생합니다. 스위치를 바꾼 후 전원을 주기로 할 필요가 없습니다.
모듈에 설정된 주소는 S7 마스터의 하드웨어 구성 (STEP 7 HW Config 또는 TIA 포털 동등) 에서 이 DP 슬레이브에 할당된 주소와 일치해야 합니다.
Q3: 6ES7153-2AA02-0XB0은 I/O 모듈을 제거하고 전력으로 삽입할 수 있습니까?
IM 153-2는 ET 200M 래크의 신호 모듈을 전력 상태에서 교체할 수 있도록 지원합니다. 이 기능을 위해 사용되는 특정 신호 모듈이 풀린다면요.
작동 중 신호 모듈이 제거되면 IM 153-2는 DP 지휘관에게 슬롯이 비어 있다고 보고합니다.그리고 DP 마스터의 프로그램은 구성 된 진단 반응에 따라 부족한 모듈을 처리합니다..
교체 모듈이 삽입되면, IM 153-2는 그것을 인식하고 해당 슬롯에 대한 데이터 교환을 재개합니다.모든 S7-300 모듈이 핫스업을 지원하는 것은 아닙니다. 이 기능에 의존하기 전에 각 특정 유형에 대한 모듈 문서를 확인해야합니다..
Q4: 모듈은 ATEX 분류 Cl.I Div.2 / II 3G EEx nA II T4를 지원하는 것으로 나열되어 있습니다. 이것은 잠재적으로 폭발성 대기에서의 사용에 대해 무엇을 의미합니까?
ATEX 승인은 6ES7153-2AA02-0XB0이 위험 구역 2 (가스 대기) 및 클래스 I 디비전 2 지역 (북미 동등) 에 설치 될 수 있음을 의미합니다. 구역 2 / Div.2등급은 일반적으로 염화 가스가 존재하지 않지만 비정상적인 조건에서 발생할 수 있는 경우에 적용됩니다..
EEx nA 등급은 모듈이 정상적인 작동 상태에서 불꽃을 일으키지 않으며 위험한 대기층을 발화시킬 수 있는 불꽃 접촉을 포함하지 않는다는 것을 나타냅니다.
이 승인은 ET 200M 스테이션이 청소 또는 압력 장비를 필요로 하지 않고 위험한 공정 장비에 더 가까이 설치될 수 있도록 합니다.KEMA 인증서에 명시된 설치 조건에 따라.
Q5: IM 153-2 (6ES7153-2AA02-0XB0) 는 DP/PA 링크 또는 Y-Link에서 인터페이스 모듈로도 사용할 수 있습니까?
번호 6ES7153-2AA02-0XB0 (IM 153-2AA 변종) 은 ET 200M 역의 직접 사용만을 위해 설계되었습니다. IM 153-2BA 변종 (예를 들어, 6ES7153-2BA02-0XB0,6ES7153-2BA10-0XB0) 는 DP/PA 링크 및 Y-Link 아키텍처에서 인터페이스 모듈로 사용하도록 인증된 모듈입니다., 그리고 역당 최대 12개의 신호 모듈을 지원합니다.
DP/PA 링크 또는 Y-Link 통합을 위한 IM 153-2을 선택할 때 -2BA 시리즈를 지정해야 합니다.
