| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6ES7151-1BA02-0AB0 |

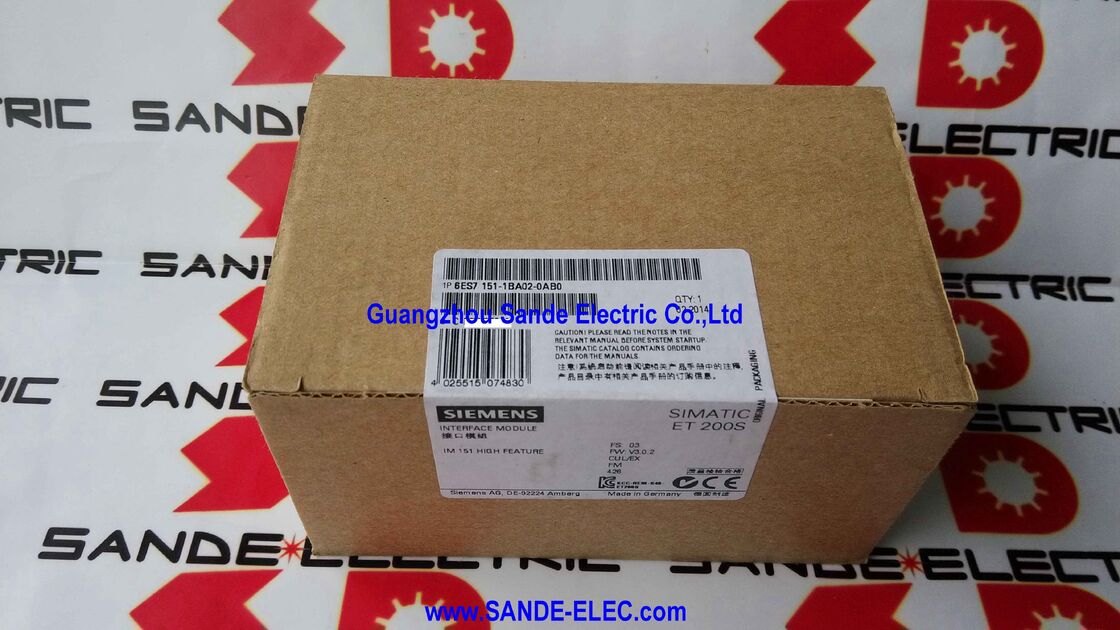

의시멘스 6ES7151-1BA02-0AB0IM 151-1 High Feature ∙ SIMATIC ET 200S 분산 I/O 시스템의 PROFIBUS DP 게이트웨이
PROFIBUS DP 네트워크의 모든 ET 200S 스테이션은 네트워크 헤드로서 인터페이스 모듈이 필요합니다. 이것은 PROFIBUS 스테이션 주소를 보유하고 DP 마스터와 통신하는 구성 요소입니다.그리고 I/O 데이터를 PROFIBUS 프레임과 역의 뒷판에 있는 물리적 I/O 모듈 사이에 전송합니다..
"High Feature"라는 명칭은 이 모듈을 표준 IM 151-1과 구별합니다.
HF는 Isochronous Mode 지원을 추가합니다. ET 200S 스테이션의 데이터 획득을 단계 잠금 관계에서 PROFIBUS DP 버스 사이클에 동기화 할 수있는 기능.
이 동기화는 고속 기계 제어 및 모션 제어 응용 프로그램에서 사용되며, 센서 데이터는 기계 기계 주기에서 정확하게 정의된 단계에서 캡처되어야합니다.단지 DP 사이클 내의 어떤 미분별한 지점에서가 아니라.
IM 151-1 HF는 표준 DP V0 순환 I/O 교환 외에도 DP V1 순환 서비스를 지원합니다. DP V1 enables parameter reading and writing to individual I/O modules from the DP master (or from a DP Class 2 master) without interrupting the cyclic I/O exchange — the basis for online parameter modification, 온라인 진단 및 지능형 현장 장치 구성을 위한 SIMATIC PDM (프로세스 장치 관리자) 와의 통합.
| 매개 변수 | 가치 |
|---|---|
| PROFIBUS 인터페이스 | RS-485, 9-핀 서브-D |
| 환불율 | 최대 12 Mbit/s |
| I/O 데이터 볼륨 | 244 바이트 (입/출) |
| 최대 모듈 | 63 |
| 최대 역 너비 | 2m |
| 동시 모드 | 지원 |
| 프로피부스 프로토콜 | DP V0 + DP V1 |
| 격리 | 전압 (500V DC 테스트) |
| 공급 전압 | 24VDC (20.4~28.8V) |
| 전력 손실 | ~3.3W |
| 크기 (W × H × D) | 45×119.5×75mm |
| 무게 | ~ 150g |
| 상태 | 부품 |
프로비부스 DP 프레임은 정해진 역당 최대 유료 부하: 244 바이트의 입력 데이터와 244 바이트의 출력 데이터를 가지고 있습니다.각 방향으로 IM 151-1 HF의 244 바이트는 단일 PROFIBUS DP 슬레이브 스테이션의 데이터 용량의 최대 활용을 나타냅니다..
표준 디지털 I/O의 경우, 244 입력 바이트는 1,952 디지털 입력 포인트와 같으며, 이는 2m ET 200S 스테이션이 물리적으로 수용할 수 있는 것보다 훨씬 많습니다.
아날로그 I/O의 경우 각 채널은 일반적으로 2바이트를 차지하므로 244바이트는 122개의 아날로그 입력 채널을 수용합니다.
실제로, 244바이트 I/O 예산은 ET 200S 스테이션 설계의 제한적 요소는 거의 아니다.
제한 요소는 63 모듈 수와 2m 스테이션 너비이며, 둘 다 일반적으로 데이터 볼륨 한계 이전에 달성됩니다.
244바이트 사양은 많은 아날로그 모듈 (각 채널당 2~4바이트를 지원하는) 을 가진 방송국에서 가장 중요합니다.데이터 예산이 추적되어야 하는 장소는 스테이션이 성장함에 따라 헤드룸을 유지 확인.
IM 151-1 HF의 DP V1 지원은 PROFIBUS를 단순한 순환 I/O 모델을 넘어 더 풍부한 장치 관리 프레임워크로 확장합니다.
아시클릭 파라미터 접근 (MSAC1 / MSAC2):DP 마스터는 ET 200S 스테이션 내의 개별 모듈에 주기적인 I/O 교환을 중단하지 않고 데이터 레코드를 읽고 쓸 수 있습니다.
프로세스 컨트롤러는 압력 송신기의 캘리브레이션 데이터를 읽고 온도 모듈의 엔지니어링 단위 스케일링을 수정할 수 있습니다.또는 실시간 생산 중에 기존 PROFIBUS 케이블 전체에 모터 스타터의 과부하 경계를 업데이트.
확장 진단 (DPV1 진단):모듈은 제한된 6바이트 표준 DP 진단보다는 구조화된 진단 데이터 기록을 통해 상세한 진단 정보를 보고합니다.
IM 151-1 HF는 이 확장된 진단들을 DP 마스터로 전송합니다.STEP 7 또는 제어 시스템 HMI가 일반적인 "스테이션 오류" 표시 대신 특정 오류 정보를 표시 할 수 있도록 (어떤 채널에서 어떤 모듈에 어떤 유형의 오류가 있습니다).
SIMATIC PDM 통합지능형 현장 장치 (피량계, 송신기, valve positioners) connected through ET 200S modules and the IM 151-1 HF can be parameterised and diagnosed using Siemens SIMATIC PDM (Process Device Manager) via the PROFIBUS connection — the same cable that carries the production I/O data also carries device management communication.
표준 PROFIBUS DP 동작에서 버스 사이클은 자유로이 동작합니다.하지만 PROFIBUS 사이클과 기계의 기계적 사이클 사이의 단계 관계는대부분의 프로세스 제어 및 기계 염기서열 응용 프로그램에서 이것은 허용됩니다.
고속 위치 측정, 고속 무게 측정 및 조정된 다축 구동 제어에서 단계 관계는 중요합니다.수압 압력 도동의 무작위 단계에서 취한 압력 측정은 알려진 압력에서 취한 것과 동등하지 않습니다., 재생 가능한 단계.
이소크론 모드는 PROFIBUS DP 사이클을 DP 마스터로부터의 외부 동기화 신호에 잠그게 합니다.
ET 200S 모듈은 이 동기화와 관련하여 정의된 단계에서 데이터를 업데이트합니다.I/O 모듈에 의해 캡처된 데이터는 기계의 기계적 주기의 정확히 같은 지점과 일치합니다..
이 반복성은 높은 정밀도 측정과 PROFIBUS에 대한 조정된 다축 제어의 기술적 기초입니다.
Q1: IM 151-1 표준 (AA06) 과 IM 151-1 고기능 (BA02) 의 차이점은 무엇입니까?
표준 (AA) 변종은 단정 모드 또는 DP V1 아시클릭 서비스 없이 PROFIBUS DP V0 순환 데이터 교환만을 지원합니다.
하이 피처 (BA) 변종은 이소크론 모드, DP V1 아시클 매개 변수 액세스 및 움직임 관련 응용 프로그램 및 고급 장치 관리에 필요한 확장 된 진단 기능이 추가됩니다.순수 디지털 및 아날로그 I/O, 타이밍 또는 진단 요구 사항 없이, 표준 변종이 충분합니다.
하이 피처는 동시 동기화, 온라인 매개 변수 수정 또는 SIMATIC PDM 통합이 필요할 때마다 필요합니다.
Q2: 같은 기계에서 IM 151-1 HF와 IM 151-3 PN가 공존 할 수 있으며, PROFIBUS에 있는 ET 200S 스테이션과 PROFINET에 있는 스테이션이 있습니까?
예. 많은 S7-300 및 S7-400 컨트롤러는 PROFIBUS DP 마스터 (종합 또는 CP를 통해) 와 PROFINET IO 컨트롤러를 동시에 지원합니다.
각 ET 200S 스테이션은 PROFIBUS 스테이션에 대한 네트워크 유형 ∙ IM 151-1 및 PROFINET 스테이션에 대한 IM 151-3에 맞는 인터페이스 모듈을 사용합니다.
STEP 7 / TIA 포털에 있는 컨트롤러의 하드웨어 구성은 어느 네트워크에 속하는 역을 정의하고, 두 네트워크는 독립적으로 병렬로 작동합니다.
Q3: IM 151-1 HF에 PROFIBUS 주소가 어떻게 설정됩니까?
PROFIBUS 역 주소는 IM 151-1 HF의 표면에 있는 회전 주소 선택기를 통해 설정됩니다. 선택기는 1에서 125까지의 역 주소를 하드웨어에 직접 설정합니다.
선택된 주소는 DP 마스터의 STEP 7 하드웨어 구성에서 이 슬로브에 할당된 주소와 일치해야 합니다.
물리적 선택기와 구성된 주소 사이의 불일치로 인해 BF LED가 밝아집니다 (버스 결함), 그리고 역은 오차가 수정 될 때까지 DP 버스 사이클에서 제외됩니다.
Q4: 옵션 처리란 무엇이며 언제 필요한가?
옵션 핸들링은 ET 200S 스테이션이 DP 마스터의 하드웨어 구성에서 정의된 것과 다른 모듈 구성으로 작동하도록 허용합니다. 예를 들어,모듈 슬롯이 의도적으로 비어 있거나 RESERVE 모듈에 의해 점유되는 경우.
옵션 처리 없이, DP 마스터는 물리적 스테이션 구성이 구성된 구성과 정확히 일치하지 않으면 오류를 보고합니다.
옵션 핸들링이 활성화되면 옵션 모듈이 없을 때에도 스테이션이 정상적으로 작동하며 DP 마스터는 부분 구성을 유효한 것으로 받아들이고 있습니다.
이 기능은 동일한 제어 프로그램이 다른 I/O 모듈 조합을 가진 여러 기계 변형을 수용해야 하는 유연한 생산 시스템에서 사용됩니다.
Q5: 모듈은 예비 부품으로 나열되어 있습니다. 이것은 쓸모없는 것을 의미합니까?
Spare part designation (PM400 in Siemens lifecycle terminology) means the product has entered its end-of-active-sales phase — it is no longer standard catalogue stock but remains available through Siemens service channels and industrial distributors to support existing installed systems.
IM 151-1 HF (6ES7151-1BA02-0AB0) 는 기존 ET 200S PROFIBUS 설비에서 정상적으로 계속 작동하고 있으며 Siemens의 예비 부품 가용성 약속에 따라 지원됩니다.
새로운 시스템 설계의 경우, 시멘스는 현재 세대의 인터페이스 모듈로 PROFINET 기반 IM 151-3 PN을 권장합니다. 기존 PROFIBUS 설비의 경우,IM 151-1 HF는 여전히 올바른 교체 부품입니다..
