인터페이스 모듈 6ES7151-1AA05-0AB0 6ES7 151-1AA05-0AB0 6ES7151-1AAO5-OABO

시멘스 6ES7151-1AA05-0AB0∙ SIMATIC ET 200S IM 151-1 표준 ∙ PROFIBUS DP 인터페이스 모듈, RS-485, 12 Mbit/s, 244 바이트 I/O, DPV0 & DPV1, 63 모듈, 9-핀 하위 D, 종료 모듈 포함

전반적인 설명

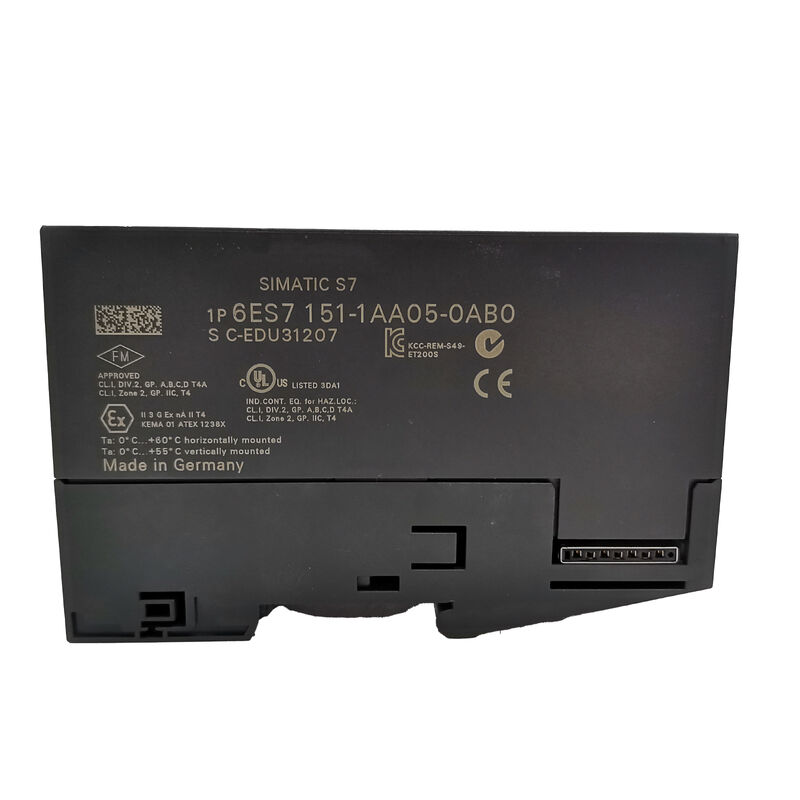

의시멘스 6ES7151-1AA05-0AB0IM 151-1 표준입니다. ET 200S 분산 I/O 스테이션의 헤드를 형성하는 PROFIBUS DP 인터페이스 모듈입니다.

ET 200S 스테이션의 물리적 집합체에서 인터페이스 모듈은 왼쪽의 첫 번째 모듈이며, 그 다음에는 전력 모듈, 그리고 전자 I/O 모듈이 있습니다.프로피버스 마스터에 대해 모든 것을 알고 있습니다.이 단일 모듈을 통해 순환 I/O 데이터가 흐릅니다.

표준 명칭은 이것을 하이 피처 (HF) 변종과 구별합니다.

HF가 이소크론 모드 및 확장 된 DP V1 아시클릭 서비스를 추가하는 경우 표준 버전은 분산 I/O 애플리케이션의 대다수에 대한 전체 PROFIBUS DP 요구 사항을 포함합니다.최대 12 Mbit/s의 순환 I/O 교환, DP V1 온라인 매개 변수 액세스 및 진단, 유연한 기계 구성에 대한 옵션 처리 및 슬레이브 간의 피어-투-피어 I/O 데이터 공유를 위한 직접 데이터 교환 (출판자 모드).

AA05는 IM 151-1 표준 라인의 다섯 번째 하드웨어 개정이며 AA00에서 AA04까지를 대체합니다.각 개정이 점진적인 개선 ✓ AA05는 직접 데이터 교환 (출판자) 기능과 식별 데이터 액세스를 추가합니다., 원본 모듈의 기능을 확장하면서 완전한 후퇴 호환성을 유지합니다.

AA05은 기존 ET 200S 스테이션의 이전 AA 변종을 구성 변경 없이 물리적이고 기능적으로 대체합니다.

주요 사양

PROFIBUS DP V0 및 V1 각 계층이 제공하는

PROFIBUS DP V0는 순환 계층입니다: DP 마스터는 출력 이미지에서 이 슬로브에 대한 출력 데이터를 읽고 ET 200S 스테이션에 기록합니다.스테이션은 현재 입력 데이터를 읽고 마스터로 돌려 보내.

이 교환은 모든 버스 사이클에서 자동으로, 지속적으로, 어떤 명시적인 프로그램 명령도 없이 이루어집니다.

I/O 데이터는 마스터의 프로세스 이미지 입력 (PII) 및 출력 (PIQ) 영역에서 하드웨어 구성 중에 할당된 주소에서 표시됩니다.

DP V1는 이것을 아시클릭 서비스로 확장합니다. ET 200S 스테이션이 SIMATIC S7 마스터 아래 DPV1 모드에서 작동하면,DP 마스터는 ET 200S 모듈에서 개별 데이터 레코드를 읽을 수 있습니다 (DS_READ) 그리고 라이브 동작 동안 주기적인 I/O 교환을 중단하지 않고 매개 변수 데이터를 입력할 수 있습니다 (DS_WRITE).

이것은 아날로그 모듈 스케일링 매개 변수, 온도 모듈 엔지니어링 단위 및 스테이션을 오프라인하지 않고 업데이트 할 수있는 모든 모듈 매개 변수의 온라인 수정의 기초입니다.

DPV1 모드에서 슬롯당 최대 240 바이트의 파라미터 길이는 가장 복잡한 ET 200S 전자 모듈의 파라미터 구조를 수용합니다.전체 파라미터화 기능 모듈과 확장된 구성 데이터와 함께 모터 스타터를 포함하여.

직접 데이터 교환 출판자 모드

직접 데이터 교환은 이 ET 200S 스테이션이 같은 PROFIBUS 세그먼트에서 여러 DP 마스터와 DP 슬레이브에 동시에 입력 데이터를 게시할 수 있게 합니다.

퍼블리셔 모드에서, 역은 DP 마스터의 버스 사이클의 정의된 지점에서 버스에서 I/O 데이터를 사용할 수 있게 합니다.그리고 다른 장치들 (가입자로 구성된) 은 DP 마스터 프로그램을 통해 이 데이터를 라우팅하지 않고 직접 읽을 수 있습니다..

This cross-traffic capability has practical value in conveyor and transfer systems where multiple motion controllers share positional or sensor data — rather than routing all data through a central master and redistributing it, 소스 스테이션은 소비자에게 직접 출판합니다.

그 결과 마스터 프로세싱 오버헤드가 감소하고 가입자 스테이션의 효과적인 업데이트 시간이 빨라집니다.

옵션 처리 ∙ 유연한 역 구성

ET 200S 역의 STEP 7 매개 변수 세트에서 옵션 처리 기능이 활성화되면DP 마스터는 구성된 전자 모듈 대신 RESERVE 모듈이 차지하는 모듈 슬롯을 허용합니다..

이 기능은 동일한 기본 기계 하드웨어가 여러 가지 제품 변종을 수용하는 기계 설계에서 사용됩니다.고급 버전의 선택적 측정 모듈을 설치하고 기본 버전의 RESERVE 모듈로 대체할 수 있습니다., 각 변종에 대한 별도의 하드웨어 구성이 필요하지 않습니다.

옵션 처리 없이 DP 마스터는 모든 구성된 슬롯을 시작 시 물리적 스테이션에 대해 검사합니다. 모든 불일치로 인해 스테이션이 RUN에 입력되는 것을 막습니다.

이 장치로, 어떤 선택 모듈이 있는지에 관계없이 스테이션은 정상적으로 시작되며, 프로그램은 각 슬롯의 상태 바이트를 통해 설치된 구성을 감지합니다.

FAQ

Q1: AA05은 AA06에 의해 대체되었습니다. 그들은 기존 역에서 직접 교환 가능합니까?

네, AA06은 AA05의 직접 하드웨어 교체입니다. 물리적 차원, 장착 기하학, PROFIBUS 커넥터, 그리고 기능적 행동은 동일합니다.

AA06은 소규모 펌웨어와 하드웨어 정교화를 도입했습니다.그러나 변경 사항은 DP 마스터의 하드웨어 구성과 STEP 7 프로젝트에 투명합니다. 실패한 AA05에 AA06을 대체할 때 재구성할 필요가 없습니다..

Q2: IM 151-1 표준에서 PROFIBUS 역 주소가 어떻게 설정됩니까?

PROFIBUS 주소는 모듈의 앞면에서 접근 할 수있는 회전 주소 선택기를 통해 설정됩니다. 일반적으로 작은 스크루드라이버를 사용합니다.

선택기는 하드웨어에서 1에서 125까지의 역 주소를 설정합니다.

주소는 STEP 7의 DP 마스터의 하드웨어 구성에서 이 슬로브에 할당된 값과 일치해야 합니다.

불일치가 BF LED를 밝힐 때 수정될 때까지 역이 PROFIBUS 버스 사이클에 참여하지 못하게 됩니다.

Q3: 이 모듈과 PROFIBUS DP 마스터 사이의 최대 케이블 길이는 무엇입니까?

최대 PROFIBUS 케이블 길이는 구성된 baud 속도에 따라 달라집니다.

12 Mbit/s에서 최대 세그먼트 길이는 100m이며, 1.5 Mbit/s에서 200m까지 확장되며, 187.5kbps에서 1,000m에 도달하며, 9.6kbps에서 최대 길이는 1,200m입니다.

이 세그먼트 길이는 반복자를 가지고, 더 긴 총 버스 경로가 달성됩니다.표준 시멘스 PROFIBUS 케이블 (6XV1830-0EH10 또는 동등한) 올바른 보호 및 끝은 각 끝에서 모든 세그먼트에서 필요합니다..

Q4: IM 151-1 AA05의 펌웨어는 어떻게 업데이트될 수 있습니까?

펌웨어 업데이트는 STEP 7의 펌웨어 업데이트 기능을 사용하여 PROFIBUS DP를 통해 수행됩니다. 업데이트 파일 (*.UPD 형식) 은 산업 지원 포털을 통해 Siemens에 의해 배포됩니다. 업데이트 중에,DP 마스터는 라이브 PROFIBUS 연결을 통해 인터페이스 모듈에 펌웨어 이미지를 다운로드합니다. 모듈은 업데이트를 적용하고 다시 시작합니다.

추가 하드웨어가 필요하지 않습니다.

AA05 세대의 펌웨어 업데이트는 AA06에 비해 제한이 있을 수 있으며, 특정 펌웨어 버전에 대한 시멘스 문서는 진행하기 전에 확인되어야 합니다.

Q5: 직접 데이터 교환 (출판자) 는 무엇이며 ET 200S 모듈의 데이터가 출판될 수 있습니까?

퍼블리셔 모드에서, IM 151-1 AA05는 정상적인 마스터-슬래브 교환과 독립적으로 DP 사이클의 정의된 슬롯에서 PROFIBUS 버스로 입력 데이터를 배치합니다.

같은 세그먼트에서 다른 DP 스레이브는 가입자로 구성되어 있습니다. 이 데이터를 직접 읽습니다.

공개된 데이터는 ET 200S 역의 전체 244 바이트 입력 영역입니다.

스테이션의 프로세스 입력 이미지에 표시되는 모든 데이터모터 스타터 피드백은 공개된 데이터에 포함되며 마스터 프로그램 참여 없이 가입자에게 제공됩니다..
