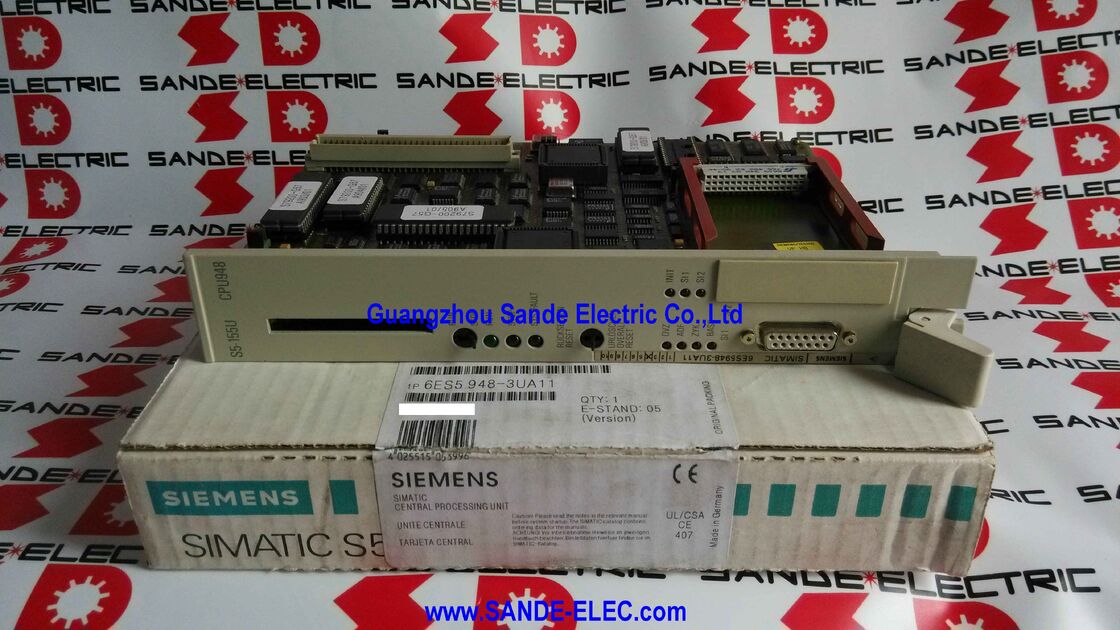

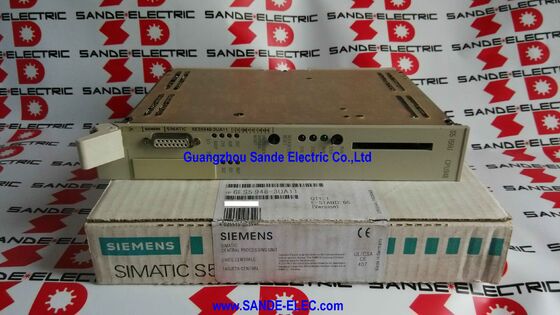

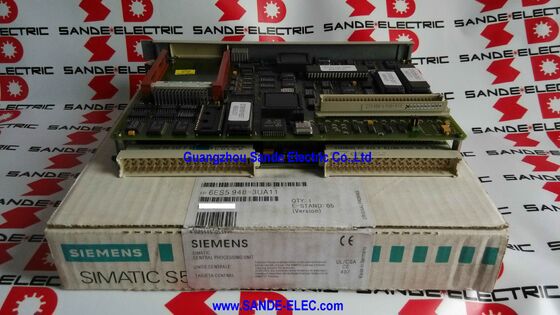

CPU 모듈 6ES5948-3UA11

시멘스 6ES5948-3UA11∙ SIMATIC S5 CPU 948 ∙ S5-135U / S5-155U 중앙 처리 장치, 640KB RAM, 4MB 플래시 EPROM, TTY 20mA 인터페이스, 이중 폭, 레거시 예비

전반적인 설명

의시멘스 6ES5948-3UA11CPU 948은 SIMATIC S5-155U, 시멘스의 1980년대와 1990년대의 가장 크고 가장 뛰어난 프로그래밍 가능한 컨트롤러를 구동하는 중앙 처리 장치입니다.

CPU 948의 중요성을 이해하기 위해서는 S5-155U가 무엇이었는지 알아야 합니다. 기계 제어용 소형 PLC가 아니라능력과 응용나중에 S7-400이 될 것입니다.

CPU 948을 가진 S5-155U는 발전소 분산 제어, 화학 원자로 관리, 대규모 물 처리 자동화,그리고 연속 프로세스 애플리케이션에서 프로그램이 수백 킬로바이트로 측정되고 I/O 카운트는 수백 포인트로 측정되었습니다..

6ES5948-3UA11는 내부 RAM의 640KB를 제공합니다. 1990년대 초반 CPU 948이 설계되고 배포되었을 때,640KB는 산업용 컨트롤러에 대한 상당한 메모리 할당이었습니다..

S5-155U의 프로그램 메모리는 STEP 5 명령어 단어로 측정되었으며, 640KB의 RAM은 광범위한 PID 루프 관리, 알람 처리,그리고 데이터 처리, 그 시대에는 야심차게.

오늘날 CPU 948은 새로운 설비를 위한 제품이 아니라 유지보수 부품입니다.종종 현대 플랫폼으로의 마이그레이션 비용과 장애가 아직 정당화되지 않은 응용 프로그램에서.

이러한 설비에서 CPU 948가 고장 났을 때, 대체 장치를 찾는 것이 생산을 회복하는 가장 빠르고 덜 방해하는 방법입니다.

주요 사양

S5-155U 아키텍처 CPU 948가 작동하는 곳

S5-155U는 세대의 가장 큰 자동화 작업을 처리하도록 설계된 모듈형 랙 기반 컨트롤러이다. 시스템은 CPU 모듈을 수용 할 수있는 일반적인 버스 랙 (CR) 을 사용했다.여러 개의 I/O 모듈, 통신 프로세서.

CPU 948는 두 개의 폭의 모듈입니다. 그것은 랙에 두 개의 물리적 슬롯 위치를 차지합니다.

이 두 배의 폭은 CPU의 내부 전자 장치의 복잡성으로 인해 이루어졌습니다. 640KB RAM, 메모리 하위 모듈 소켓, PG 인터페이스 소켓, 현재 루프 TTY 통신 회로,그리고 프로세서와 버스 인터페이스 전자는 모두 표준 단일 슬롯 너비에 맞지 않는 PCB 조립을 차지합니다..

랙의 뒷면 버스는 CPU 948를 오른쪽의 I/O 모듈에 연결하여 I/O 액세스 및 전원을 위한 주소/데이터 버스 신호를 모두 운반한다.

CPU 948의 전면 패널에 있는 20mA TTY (전류 루프) 인터페이스는 프로그래밍 및 HMI 연결으로 사용되었습니다.OP35) 와 그 시대의 STEP 5 프로그래밍 장치, 휴대용 프로그래머에서 PC 기반의 PG 730과 PG 740 엔지니어링 스테이션까지.

640KB RAM 및 메모리 하위 모듈 아키텍처

CPU 948의 메모리 아키텍처는 1980년대 후반과 1990년대 초반 반도체 경제의 엔지니어링 현실을 반영한다.640KB 내부 RAM는 사용자 프로그램과 데이터의 작업 메모리를 제공했지만 640KB조차도 대규모 프로세스 자동화에서 한계를 가지고있었습니다..

메모리 하위 모듈 슬롯은 이 한계를 해결했습니다: 플러그 할 수 있는 플래시 EPROM 하위 모듈은 총 주소 가능한 프로그램/데이터 메모리를 최대 4MB까지 확장 할 수 있습니다.수백 개의 프로그램 블록으로 복잡한 멀티태스킹 프로세스 제어 프로그램을 위해 충분한 공간을 제공, 광범위한 PID 제어 라이브러리 및 알람 관리에 대한 큰 데이터 구조.

실제로 플래시 EPROM 서브모듈은 로드 메모리 (프로그램이 시작 시 작업 RAM에 로드되는 비휘발성 저장소) 로 사용되었다.

전원 켜기 사이클로 인해 CPU 948는 프로그램을 EPROM 하위 모듈에서 실행하기 전에 작동 RAM에 복사했습니다.그래서 S5-155U 시스템은 현대 컨트롤러에 비해 더 긴 재시작 시간으로 기억됩니다..

TTY 20mA 전류 루프 S5-Era 통신 표준

CPU 948의 20mA 전류 루프 (TTY) 인터페이스는 PLC 프로그래밍 및 HMI 연결의 표준으로 RS-485을 선행합니다. 전압 기반 신호 대신,현재 루프는 논리적 '1'를 표현하기 위해 20mA 흐르는 전류를 사용하고 논리적 '0'를 표현하기 위해 0mA를 사용합니다.

이 전류 기반 인 코딩은 고유한 소음 면역을 제공합니다. 큰 모터와 긴 케이블 라운드가있는 산업 환경은 상당한 전자기 간섭을 발생시킵니다.그리고 현재 루프의 차차 전류 감지 단일 끝 전압 신호보다이 소음에 훨씬 덜 민감합니다.

CPU 948로 S5-155U를 프로그래밍하려면 프로그래밍 장치에 호환되는 20mA TTY 인터페이스가 필요했습니다.

현대 노트북을 연결하려면 STEP 5 소프트웨어 (보통 STEP 5 V7.2 이상) 를 탑재한 USB-to-TTY 어댑터가 필요합니다.

레거시 유지보수 왜 CPU 948 유닛이 여전히 필요한지

CPU 948 유닛에 의존하는 S5-155U 설치는 수십 년의 서비스 수명을 위해 만들어졌습니다.

S5-155U 하드웨어로 1992년에 설치된 석유화학 공장 제어 시스템은 2020년대까지 원래 하드웨어 플랫폼에 남아있을 수 있습니다.생산 위험은 현실입니다., 그리고 하드웨어가 작동하는 한, 이민을 위한 경제적 주장은 어렵게 만들어집니다.

CPU 948가 고장 났을 때 즉각적인 대응은 산업 부품 시장에서 교체 단위를 구입하고 가능한 한 빨리 생산을 재개하는 것입니다.

FAQ

Q1: CPU 948 변종 UA11, UA12, UA13의 차이점은 무엇입니까?

UA11 (이 단위) 는 640KB RAM, 한 TTY 프로그래밍 인터페이스, 한 메모리 하위 모듈 슬롯을 가지고 있습니다. UA12는 두 번째 인터페이스 소켓을 추가합니다.프로그래밍 터미널과 운영자 패널을 동시에 연결할 수 있는. UA13는 나중에 펌웨어 개정을 반영합니다.

모든 변종은 S5-135U/155U 래크와 기계적으로 호환되며 S5 뒷판과 전기적으로 호환됩니다. 메모리 하위 모듈에 로드된 프로그램은 모든 변종에서 작동합니다.펌웨어 버전 호환성 조건.

Q2: 진단이나 프로그래밍을 위해 현대 PC를 CPU 948에 어떻게 연결합니까?

CPU 948는 15핀 Cannon TTY (20mA 전류 루프) 인터페이스를 사용합니다. 현대 PC를 연결하려면 AS511 프로토콜과 호환되는 USB-to-TTY 어댑터와 시멘스 STEP 5 V7가 필요합니다.Windows XP 시스템 (또는 가상 머신) 에 설치된.

USB 케이블을 통해 STEP 7 또는 TIA 포털을 실행하는 현대 PC에 직접 연결이 불가능합니다.

Q3: 고장난 CPU 948를 교체한 후 프로그램을 어떻게 복원합니까?

프로그램이 플래시 EPROM 메모리 하위 모듈에 저장된 경우, 하위 모듈을 고장난 CPU에서 제거하고 교체 장치에 삽입합니다.

CPU는 하위 모듈에서 프로그램을 자동으로 켜면 프로그램 스테이션이 필요하지 않습니다.

하위 모듈이 없으면 TTY에 연결된 프로그래밍 단말기를 통해 STEP 5 아카이브에서 프로그램을 다운로드해야합니다.

이 때문에 모든 생산 설비에서 EPROM 하위 모듈에 프로그램을 저장하는 것이 강력하게 권장됩니다.

Q4: CPU 948가 실행되는 동안 I/O 모듈을 S5-155U 랙에 추가할 수 있습니까?

제한된 온라인 수정 지원. CPU 948는 I/O 모듈 슬롯을 모니터링하고 동작 중에 새로 삽입된 모듈을 인식할 수 있습니다.하지만 주소를 할당하고 프로그램에 새로운 모듈을 통합하는 것은 일반적으로 STEP 5 프로그램 수정과 다운로드가 필요합니다..

안전에 중요한 설비의 경우, 하드웨어 또는 프로그램 변경은 현장의 변경 관리 절차를 따르고 계획된 유지보수 창 동안 실행되어야 합니다.

Q5: S5-155U/CPU 948 시스템에 어떤 마이그레이션 옵션이 있습니까?

표준 마이그레이션 목표는 SIMATIC S7-400, STEP 5에서 STEP 7 전환 도구는 프로그램 구조조정을 지원합니다.

결합 모듈을 이용한 단계적 접근은 S5에서 S7로 단계적 마이그레이션을 허용하며, 나머지 S5 섹션에서 계속 작동합니다.

큰 S5-155U 프로세스 제어 시스템의 완전한 마이그레이션은 일반적으로 공장 폐쇄를 중심으로 계획된 몇 달짜리 자본 프로젝트입니다.
