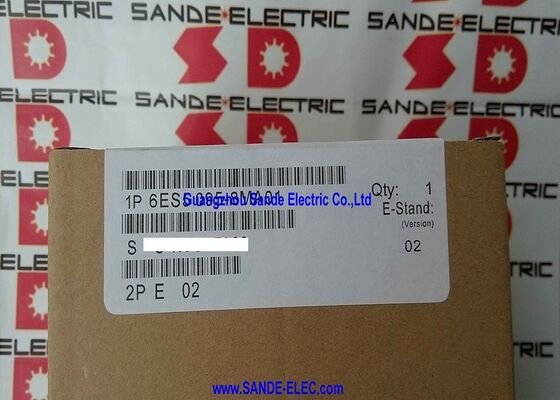

프로그래머블 컨트롤러 6ES5095-8MA01 6ES50958MA01 6ES5O95-8MAO1

시멘스 6ES5095-8MA01 SIMATIC S5-95U 컴팩트 프로그래밍 컨트롤러 16 DI / 16 DO 24VDC, 8 AI, 1 AO, 4 알람 DI, 2 카운터 DI, PID 컨트롤러, SINEC L2, PG 인터페이스

전반적인 설명

의시멘스 6ES5095-8MA01시멘스의 초기 PLC 제품 중 가장 널리 보급된 S5-95U 컴팩트 컨트롤러입니다.1980년대 후반과 1990년대 초반에 많은 유럽 자동화 엔지니어를 프로그래밍 가능한 제어에 도입한 기계.

S5-95U는 오늘날에도 여전히 관련성이 있는 핵심 전제를 기반으로 만들어졌습니다.탑재된 I/O가 부족할 때 확장할 수 있는 기능을 제공합니다..

S5-95U가 그 시대를 위해 차별화된 것은 단일 하우징에 포장 된 능력의 깊이가었습니다. 16 개의 디지털 입력과 출력이 대부분의 작은 기계 제어 요구를 충족했습니다.

시멘스가 특별히 "극히 짧은"로 판매하는 8개의 탑재 아날로그 입력 ∙추가 아날로그 기능 모듈 없이 레벨 측정.

단일 아날로그 출력은 CPU 출력에서 직접 드라이브 또는 위치 레이저 속도 조절을 가능하게 했다.통합 PID 컨트롤러는 별도의 외부 기능 모듈을 구입하지 않고 폐쇄 루프 제어 구현 할 수 있음을 의미했습니다..

오늘날 6ES5095-8MA01은 기존 설비의 유지보수 부품입니다.

S5-95U는 1990년대에 걸쳐 소형 기계와 소형 프로세스 애플리케이션에 많이 사용되었고, 이 시스템들 중 많은 것들이 여전히 실행되고 있습니다.이 단위로 교체하는 것은 일반적으로 생산을 회복하는 가장 빠르고 경제적인 방법입니다..

주요 사양

콤팩트 아키텍처 CPU와 I/O

"콤팩트 (compact) "라는 명칭은 S5-95U와 S5-135U/155U 랙 기반 중앙 컨트롤러를 구별하는데 별도의 랙, 별도의 CPU와 I/O 모듈, 그리고 그 사이의 버스 커넥터가 필요했다.S5-95U에서, 전체 작은 PLC 시스템에 필요한 모든 것은 DIN 레일 또는 벽 받침대에 직접 장착 된 하나의 하우스를 차지합니다.

별도의 래크, 별도의 PLC 전원 공급 모듈, 그리고 조립 할 배후 플레인 버스도 없습니다. 배선은 단위의 단말기 커넥터에 직접 연결됩니다.

HVAC 컨트롤러, 펌프 스테이션 시퀀서, 또는 병통 라인 컨베이어 컨트롤러는 더 큰 랙 기반 S5 시스템의 인프라 오버헤드없이 S5-95U 주위에 구축 될 수 있습니다.

타협은 탑재된 I/O 유형이 고정되었다는 것입니다. 전용 확장 버스와 케이블을 통해 연결된 S5-100U 확장 모듈이 탑재된 용량 이상 I/O를 추가합니다.

4 개의 경보 입력과 2 개의 카운터 입력

표준 디지털 입력값은 스캔 사이클에 한 번 읽는다. 한 스캔보다 짧은 빠른 펄스는 완전히 놓칠 수 있다.

The four alarm digital inputs bypass this limitation by generating a hardware interrupt on each edge transition — the CPU suspends its normal scan and executes a dedicated interrupt routine in the microsecond range.

이것은 비상 정지 감지 메커니즘, 안전 제한 스위치, 그리고 즉시 행동해야 하는 모든 결함 상태입니다.

두 개의 카운터 입력은 표준 디지털 입자가 안정적으로 캡처 할 수없는 흐름 미터, 인코더 및 생산 카운터에서 고주파 펄스 트레인을 받아들이고 있습니다.

하드웨어 카운터는 스캔 주기로 독립적으로 펄스를 축적합니다. 프로그램은 각 스캔에서 현재 카운터 값을 읽습니다.

보드 PID 및 아날로그 I/O

탑재된 8개의 아날로그 입력값은 STEP 5 프로그램 호출을 통해 액세스할 수 있는 펌웨어 블록인 CPU의 통합 PID 기능에 직접 공급된다.

PID는 아날로그 입력에서 프로세스 변수를 읽고, 설정점과 비교하고, 구성 가능한 P/I/D 이득을 사용하여 수정 출력을 계산하고, 결과를 단일 아날로그 출력으로 기록합니다.

아날로그 출력은 제어 요소를 작동시킵니다. VFD, 제어 밸브, 또는 히터. S5-95U 내부에서 외부 기능 모듈 없이 루프를 완전히 닫습니다.

이러한 독자적인 닫힌 루프 기능은 간단한 단일 루프 온도, 흐름 및 레벨 제어 응용 프로그램에서 S5-95U에 대한 중요한 경쟁 이점이었습니다.

SINEC L2 네트워크

SINEC L2는 PROFIBUS DP에 앞서 시멘스의 산업 토큰 버스 네트워크였습니다. CPU 95A를 가진 S5-95U는 활성 스테이션 (마스터,토큰 회전에서 데이터 교환을 시작) 또는 수동 스테이션 (노예, 마스터 요청에 응답합니다).

여러 S5 컨트롤러와 운영자 패널은 프로세스 값을 공유 할 수 있습니다각 쌍의 통신 장치들 사이에 개별적인 포인트-포인트 배선 없이 SINEC L2 케이블을 통해 온도 측정.

FAQ

Q1: S5-95U에 어떤 프로그래밍 소프트웨어가 필요하며 현대 노트북이 연결될 수 있습니까?

S5-95U는 STEP 7 또는 TIA 포털이 아닌 Siemens STEP 5 소프트웨어를 필요로 한다. STEP 5은 Windows XP에서 네이티브로 실행되며, Windows 7/10은 가상 머신을 필요로 한다.

물리적 연결은 USB-to-TTY (AS511) 어댑터를 통해 PG 인터페이스를 사용합니다. 직접적인 현대 USB 또는 이더넷 연결이 없습니다.

Q2: 얼마나 많은 확장 모듈과 어떤 유형의 연결이 가능합니까?

최대 32 개의 S5-100U 가족 확장 모듈이 확장 버스 ✓ 디지털 I/O, 아날로그 I/O, 위험 영역에 대한 Ex-rated 모듈, 빠른 카운터 모듈을 통해 직접 연결될 수 있습니다.그리고 폐쇄회로 제어 모듈.

S5-95U는 S5-100U 랙 확장 시스템과는 별도로 확장을위한 전용 버스 케이블 및 버스 유닛 아키텍처를 사용합니다.

Q3: 백업 배터리는 정상 작동에 필수적인가요?

프로그램 실행을 위한 것이 아닙니다. 프로그램은 EPROM에 있고 배터리 없이 안전합니다.

배터리는 전력 중단으로만 저장 데이터 (계정기, 타이머, 저장 표시 된 플래그) 를 유지합니다. 배터리가 없으면 모든 저장 값은 각 전원 활성화 시 0으로 다시 설정됩니다.

누적 생산량이나 지난 시간을 추적하는 애플리케이션에는 기능성 배터리가 필요합니다.

S5-95U 설명서에 명시된 바와 같이 3.6V 리?? 전지를 사용하며 3~5년마다 적극적으로 검사하고 교체합니다.

Q4: 통합 PID 컨트롤러는 어떻게 작동합니까?

PID는 STEP 5 프로그램에서 설정 가능한 샘플 간격 (일반적으로 수십에서 수백 밀리 초) 에서 호출되는 펌웨어 기능 블록입니다.

탑재된 아날로그 입력 장치 중 하나에서 프로세스 변수를 읽고, 설정점과 비교하고, 프로그램 매개 변수로 설정된 P/I/D 이득을 사용하여 교정 조치를 계산합니다.그리고 단일 아날로그 출력으로 출력을 기록.

간단한 싱글 루프 온도, 흐름 또는 레벨 제어에는 추가 하드웨어가 필요하지 않습니다.

Q5: S5-95U에서 현대적인 시멘스 플랫폼으로의 마이그레이션 경로는 무엇입니까?

권장 대상지는 SIMATIC S7-1200이며, 비교 가능한 컴팩트 DIN-레일 형태 요소를 가지고 있습니다.

마이그레이션은 TIA 포털에서 STEP 5 프로그램을 다시 작성해야합니다 (자동 변환 도구는 지원하지만 수동 검증이 필수적입니다), PROFINET로 SINEC L2 네트워킹을 대체합니다.그리고 연결된 모든 운영자 패널을 업데이트.

전형적인 작은 S5-95U 설비의 경우, 마이그레이션은 계획된 유지보수 종료에 적합한 10~30 인 시간 프로젝트입니다.
