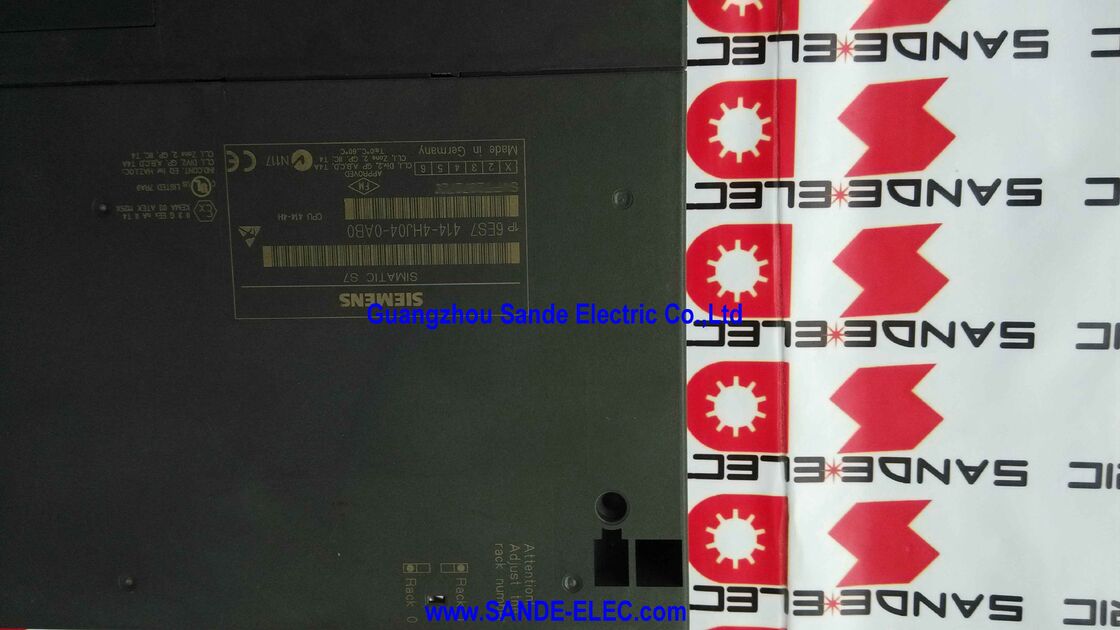

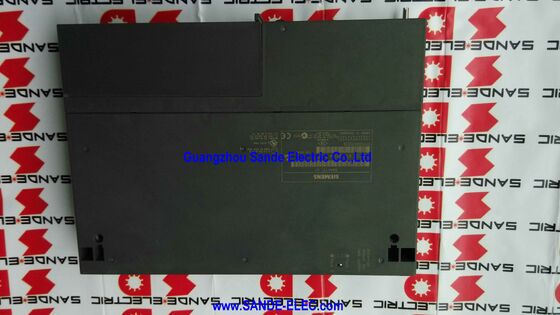

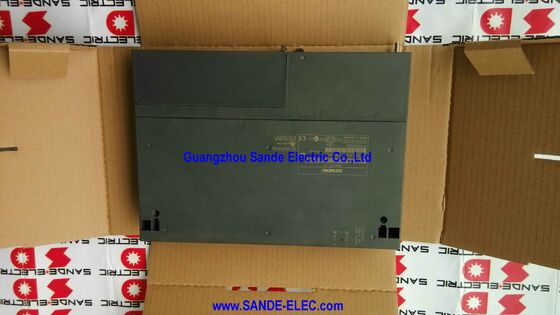

시멘스 6ES7414-4HJ04-0AB0∙ SIMATIC S7-400H CPU 414H 冗余 중앙 처리 장치, 1.4MB 메모리, 4 인터페이스 (1 MPI/DP + 1 DP + 2 동기화), 4.5W, 219×50×290mm, 1.07kg

전반적인 설명

의시멘스 6ES7414-4HJ04-0AB0CPU 414H는 SIMATIC S7-400H 고 가용성 컨트롤러 계열의 중앙 처리 장치 중 하나입니다. 모든 H 시리즈 CPU와 마찬가지로 414H는 쌍으로 배치되도록 설계되었습니다.두 개의 별도의 래크에 설치된 두 개의 동일한 CPU, 그들의 동기화 인터페이스를 통해 광섬유 동기화 케이블을 통해 연결되어 있으며, 핫스탠드비 리던던트 구성에서 동시에 동일한 프로그램을 실행합니다.

하나의 CPU가 고장 났을 때, 파트너는 제어되는 프로세스를 중단하지 않고 한 번의 스캔 사이클 내에서 즉시 ∙

6ES7414-4HJ04-0AB0은 414H 메모리 범위의 입구점에 위치하며 프로그램과 데이터 사이에 1.4MB의 전체 메모리를 동일하게 분할합니다.

같은 계열의 후속기 (6ES7414-4HM14-0AB0, 메모리를 2.8MB로 두 배로 늘리는) 와 비교하면4HJ04 변종은 중간 복잡성의 프로세스 제어 프로그램에 잘 적합합니다., 그러나 가장 큰 연속 프로세스 자동화 응용 프로그램의 매우 큰 프로그램 및 데이터 구조가 필요하지 않습니다.

4.5W의 전력 손실과 1.07kg의 무게는효율적으로 설계된 모듈 these 이 숫자는 많은 모듈이 공통 캐비닛을 공유하는 S7-400 다중 랙 설치에서 중요하며 열 관리는 실제 엔지니어링 고려 사항입니다..

4.5W에서 CPU 414H의 열 기여는 완전히 충전 된 랙에서도 소박합니다.

주요 사양

S7-400H CPU 범위의 414H

S7-400H 플랫폼은 여러 H-CPU 변종을 제공합니다. 각각의 메모리 용량이 자동화 프로그램의 규모에 맞게 증가합니다.CPU 412H (6ES7412-3HJ14-0AB0) 는 총 768KB에서 시작됩니다. 더 작은 프로세스 단위에 적합합니다..

1.4MB의 CPU 414H (이 부분) 는 중간 크기와 복잡성을 가진 프로그램을 처리합니다. 2.8MB의 CPU 414H (6ES7414-4HM14-0AB0) 는 더 큰 연속 프로세스 제어 프로그램에까지 확장됩니다.가장 복잡한 공장 전체 자동화 프로그램에서 CPU 417H 변종은 최대 20MB까지 도달합니다..

4HJ04의 1.4MB 메모리 분할 700KB 데이터와 700KB 프로그램 균형 잡힌 디자인 철학을 반영합니다.프로세스 제어 프로그램은 동등한 기계 제어 프로그램보다 더 큰 데이터 구조를 생성하는 경향이 있습니다., 프로세스 데이터 객체 (PDO), 알람 테이블 및 역사자 버퍼의 광범위한 사용으로 인해.

동등한 700KB/700KB 분할은 이것을 인정하고, 프로그램 메모리와 함께 상당한 데이터 메모리를 제공합니다.

응용 범위에서 414H의 목표는또는 물 처리 단계 700KB의 프로그램 메모리는 수백 개의 제어 루프를 수용합니다., 연관된 경보 논리 및 SCADA 계층과의 통신 처리.

듀얼 프로비버스 DP 인터페이스 네트워크 유연성

CPU 414H의 두 개의 PROFIBUS DP 인터페이스는 별도의 필드 장치 네트워크의 독립적인 관리를 허용합니다:

MPI/DP 결합 인터페이스:MPI (프로그래밍 터미널 및 HMI 연결) 또는 PROFIBUS DP 마스터로 구성 할 수 있습니다. DP 마스터로 구성되면이 인터페이스는 PROFIBUS 필드 장치의 한 그룹을 관리합니다.드라이브에 전념하는 PROFIBUS 네트워크, 변속 펌프, 엔진 시작기.

전용 DP 인터페이스:항상 PROFIBUS DP 마스터로 작동합니다.

이 인터페이스는 두 번째 독립적인 PROFIBUS 네트워크를 관리합니다. 예를 들어, 드라이브 네트워크와 분리된 기기 (압, 흐름, 온도 송신기) 에 전용 된 네트워크.

드라이브와 기계를 독립적인 PROFIBUS 세그먼트로 분리하는 것은 프로세스 자동화에서 일반적인 설계 관행입니다.

드라이브 모듈은 중요한 버스 트래픽을 생성 (주기 속도 및 토크 데이터 업데이트) 하 고 기기 업데이트 속도를 늦추는 PROFIBUS 대역폭을 소비 할 수 있습니다.

각각의 DP 마스터 인터페이스에 있는 별도의 세그먼트는 이러한 트래픽 프로파일을 격리하고 두 네트워크 유형이 독립적으로 요구되는 업데이트 속도를 달성하도록 보장합니다.

동시화 및 핫 스탠드바이 리던스

두 개의 동기화 모듈 인터페이스는 플러그 할 수있는 IF 960 광섬유 동기화 하위 모듈을 허용합니다. 이 하위 모듈은 광섬유 케이블을 통해 파트너 CPU 랙의 대응 하위 모듈에 연결됩니다.두 개의 독립적인, 두 개의 CPU 래크 사이의 동시화 연결 고리가 있습니다.

두 CPU 래크 모두 동일한 프로그램을 동시에 실행하고 동기화 링크를 통해 각 스캔 사이클에서 데이터를 동기화합니다.

활성 CPU가 하드웨어 오류를 감지하면 대기 CPU가 즉시 처리하도록 신호합니다. 대기 CPU는 모든 현재 데이터를 가지고 있으며 재시작없이 실행을 계속합니다.

현장 장치의 관점에서, PROFIBUS 사이클은 끊이지 않고 계속됩니다.

두 개의 동기화 링크가 필수입니다. the system continues operating but with degraded redundancy — one link maintains synchronisation while the fault alarm prompts maintenance to restore the second link before any process-critical event occurs.

FAQ

Q1: CPU 414H가 412H와 어떻게 비교되는가?

CPU 412H는 1개의 MPI/DP 인터페이스와 2개의 동기화 인터페이스와 함께 총 768KB의 메모리를 가지고 있다.4MB 메모리 및 두 번째 전용 PROFIBUS DP 마스터 인터페이스를 추가합니다..

프로세스 제어 프로그램이 컴팩트하고 단일 PROFIBUS 네트워크가 충분할 때 412H를 선택하십시오.

프로그램이 ~640KB 이상을 필요로 할 때 414H를 선택하십시오. 또는 두 개의 독립적인 PROFIBUS DP 네트워크가 큰 필드 장치 수를 위해 필요할 때.

Q2: CPU 414H가 단 하나만 설치되어 있다면 표준 S7-400 (non-H) 모드에서 작동할 수 있습니까?

네, 하나의 CPU 414H만 설치되면CPU는 "일회동" 모드에서 작동합니다. 사용자 프로그램을 실행하고 PROFIBUS 네트워크를 정상적으로 제어합니다., 과잉 기능 없이.

CPU는 완전한 과잉이 사용할 수 없다는 것을 나타내는 진단 경보를 생성합니다.

모든 프로세스 제어 기능이 정상적으로 작동합니다. 두 번째 CPU와 동기화 링크가 복원 될 때까지 자동 오류 전환 보호 기능만 없습니다.

Q3: STEP 7이 유일한 프로그래밍 환경이고 TIA 포털이 지원되는가?

CPU 414H는 시멘스 STEP 7 프로페셔널 V5.4 SP4 또는 최신 버전의 클래식 STEP 7 환경으로 프로그래밍됩니다.

TIA 포털은 프로그래밍을 위해 S7-400H CPU 가족을 지원하지 않습니다. S7-400H 시스템에 대한 기존 STEP 7 프로젝트는 개발 및 유지보수를 위해 STEP 7 환경에서 유지해야합니다.

새로운 고 가용성 PLC 프로젝트를 위해 시멘스는 S7-1500H를 현재 세대의 TIA 포털 호환 대체 플랫폼으로 제공합니다.

Q4: 작동하는 H 시스템에서 6ES7414-4HJ04-0AB0을 대체하는 것은 무엇입니까? 어떤 절차가 필요합니다?

S7-400H는 파트너 CPU가 계속 작동하는 동안 온라인 CPU 교체 기능을 지원합니다.

교체 절차: 고장난 CPU를 포함하는 래크를 끄고, CPU 모듈을 물리적으로 교체합니다.레이크에 전원을 복원 교체 된 CPU는 동기화 링크를 통해 여전히 실행되는 파트너 CPU와 동기화되고 자동으로 핫 대기 상태를 다시 입력합니다.

프로그램 다운로드가 필요하지 않습니다 (프로그램은 실행 중인 CPU의 메모리에 있으며 재 동기화 중에 교체 장치에 복사됩니다.)

호환성을 보장하기 위해 교체 CPU의 펌웨어 버전을 실행 파트너와 일치시키는 것이 좋습니다.

Q5: CPU 414H에서 현재 시멘스 플랫폼으로의 마이그레이션 경로는 무엇입니까?

시멘스는 SIMATIC S7-1500H를 후속 플랫폼으로 추천합니다. S7-1500H CPU (1513H-1 PN,1517H-3 PN) 는 PROFINET 기반의 현장 장치 네트워크와 비교되거나 우수한 높은 가용성 과잉을 제공합니다., TIA 포털 엔지니어링, 그리고 훨씬 더 큰 메모리.

마이그레이션에는 하드웨어 재설계 (S7-1500 모듈은 S7-400 랙과 호환되지 않습니다.)STEP 7에서 TIA 포털로 프로그램 변환 (자동화된 코드 변환 ∼ 수동 재설계가 필요하지 않습니다), 그리고 현장 장치의 PROFIBUS에서 PROFINET IO로 네트워크 전환.

이것은 계획된 공장 폐쇄 기간 동안 일반적으로 실행되는 자본 프로젝트이며, 시멘스는 전환을 지원하기 위해 마이그레이션 도구와 엔지니어링 서비스를 제공합니다.
