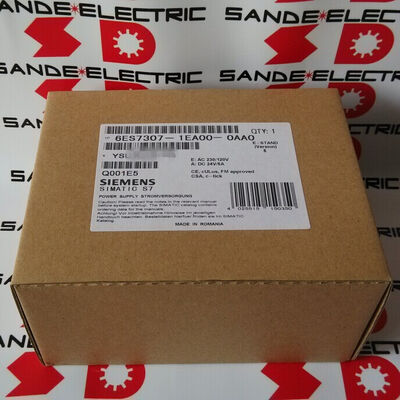

6ES7307-1EA00-0AA0 SIEMESN 6ES73O7-1EAOO-OAAO 6ES73071EA000AA0 전원 공급

시멘스 6ES7307-1EA00-0AA0

전반적인 설명

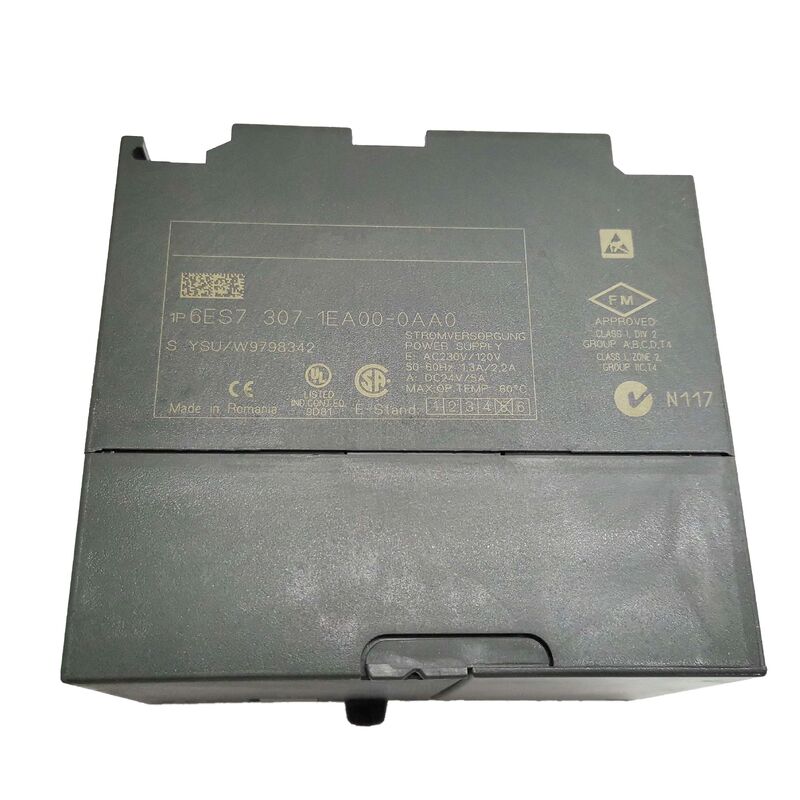

의시멘스 6ES7307-1EA00-0AA0SIMATIC PS 307 전원 공급 모듈의 5AMP 버전입니다. 모든 표준 S7-300 컨트롤러 시스템이 시작되는 전원 전원 전원 변환기입니다.또는 확장 모듈이 작동 할 수 있습니다, PS 307는 시설의 AC 전원 공급을 S7-300 뒷판을 구동하고 현장 장치에 대한 부하 전압을 제공하는 안정화 된 24V DC로 변환해야합니다.

PS 307과 S7-300 역의 관계는 근본적입니다: PS 307는 액세서리 또는 옵션이 아니라 역의 전기 출발점입니다.

일부 제어 시스템이 PLC와 현장 장치 부하에 대한 별도의 외부 전원 공급을 필요로하는 경우 PS 307는 단일 장치에서 두 역할을 수행하도록 설계되었습니다.

24V DC 출력은 S7-300 시스템 전압 (CPU, 백플레인 버스 및 모든 설치 모듈에 전원을 공급) 을 공급하고 동시에 필드 I/O ∼ 근접 센서에 24V DC를 공급할 수 있습니다.소레노이드 밸브 코일, 접촉자 제어 회로, 표시등 ∙ 모두 같은 조절 된 24V 레일에서 도출합니다.

5A 출력 용량 (120W 24V에서) 은 완전히 장착 된 S7-300 랙과 합리적인 I/O 필드 부하를 처리 할 수 있도록 크기가 크다.

자동 전압 범위 전환은 PS 307를 진정한 보편적인 전원 공급원으로 만드는 실용적인 장점입니다.120V 입력으로 구성된 공급 장치에 230V AC를 적용할 위험이 없습니다..

PS 307는 내부적으로 입력 전압을 감지하고 그에 따라 직렬 및 조절 회로를 조정합니다. 북미에서 120VAC 전원 또는 유럽에서 230VAC 전원 연결,또는 허용 범위에 해당하는 중간 명소 전압, 같은 24V DC 출력을 생산합니다.

주요 사양

87% 효율성 및 18W 전력 손실

PS 307의 87% 효율성 138W 입력, 120W 사용 가능한 24V DC 출력, 18W가 열으로 분산되는 것은 캐비닛 열 설계에 실질적인 영향을 미칩니다.

제어 캐비닛에서, 전력 손실의 모든 와트는 관리되어야 할 열이됩니다. 전력 공급 장치에서 18W 손실만으로 캐비닛의 총 열 소모 요구 사항에 의미있게 기여합니다.CPU 모듈의 열과 결합하면 (일반적으로 4 ∼ 6W), 여러 신호 모듈 (40~80mW 모듈당), 그리고 랙에 있는 모든 기능 모듈이나 통신 프로세서, 전체 캐비닛 열 부하는 중간 크기의 S7-300 설치에 쉽게 30~50W입니다.

캐비닛 제조업체는 허용되는 최대 내부 주변 온도를 지정합니다 (일반적으로 모듈 등급에 따라 40°C 또는 55°C).

캐비닛의 자연적 환류가 전체 열 부하를 충분히 빨리 제거 할 수 없다면 내부 온도가 상승하여 결국 모듈 등급을 초과하고 조기 고장을 유발합니다.

이 열 예산에 PS 307의 18W 기여는 모든 캐비닛 열 계산에 포함되어야합니다.

PS 307의 스위치 모드 설계 (트랜스포머 기반 선형 설계와는 달리) 는 컴팩트 80mm 폭 모듈에서 87%의 효율을 달성합니다.

같은 전력 수준의 선형 공급은 일반적으로 50~60%의 효율을 발휘하며 동일한 120W 출력에서 열로 40~60W를 분산합니다.

스위치 모드 PS 307의 효율적 이점은 캐비닛의 열 성능에서 직접적으로 보입니다.

평행 배선 10A 출력까지 확장

단일 S7-300 스테이션의 전력 요구 사항이 PS 307의 5A 출력을 초과할 때, 두 개의 PS 307 5A 모듈은 동일한 24V DC 출력 버스에 병렬로 연결되어 결합된 10A를 공급할 수 있습니다.

이 병렬 작업은 양 공급 장치의 출력 전압 트림을 일치시키는 것이 필요하므로 한 공급 장치가 전류의 비례적으로 높은 비중을 가지고 있지 않습니다.

PS 307의 설계는 병렬 작동을 지원하며, 두 모듈 모두 추가 전류 균형 하드웨어가 필요하지 않고 부하 전류를 공유합니다.

병행 방식은 추가 용량을 제공할 뿐만 아니라 약간의 과잉도 제공합니다. 한 PS 307가 고장 났다면 다른 PS 307는 5A를 계속 공급합니다.역의 중요한 부분을 계속 작동시키는 데 충분할 수 있습니다..

하지만, this is not equivalent to a true hot-standby redundant supply (where output diodes or active load-sharing circuitry ensure no voltage dip during the handover) — when one PS 307 in a parallel pair fails, 생존 모듈이 최대 출력에서 안정되기 전에 짧은 전환이 있을 것입니다.

24V 공급의 일시적인 장애가 허용되지 않는 애플리케이션에 대해서는 핫스변 및 로드 공유 회로와 함께 전력 공급 모듈을 지정해야 합니다.

진단 LED 및 ON/OFF 스위치

두 가지 전면 패널 특징은 설치 및 유지보수 관행에서 주의를 기울여야합니다.

의24V DC LED출력 전압이 지정된 규제 범위 내에 있음을 확인합니다. 24V 출력이 존재하고 한계 내에있을 때 녹색으로 켜집니다.

만약 LED가 AC 전원이 가동되어 있는 상태에서 꺼져 있다면, 출력은 임계치 (장량, 단회로 또는 조절 오류) 이하일 수도 있고, PS 307가 내부적으로 고장 났을 수도 있습니다.LED 검사는 스테이션이 전원을 공급하지 않을 때 첫 번째 진단 단계입니다.

의켜고 끄는 스위치(많은 PS 307 모델에 존재) 는 AC 전원이 모듈에 연결되는 동안 24V DC 출력을 켜거나 끄는 것을 허용합니다.

This capability is used during module hot-swap operations — switching the 24V output off (so the 24V bus is dead) before removing or inserting a live signal module — when the system architecture requires it.

또한 AC 전원을 끊지 않고 24V 버스의 제어 재시작을 허용하며 오류 재설정 절차에 유용합니다.

FAQ

Q1: PS 307 5A는 S7-300 시스템 전압과 현장 장치에 동시에 전력을 공급 할 수 있으며 현장 장치가 예상보다 더 많은 전류를 섭취하면 과부하 될 위험이 있습니까?

네, PS 307 출력 레일은 S7-300 시스템 전압 (CPU와 모든 설치 모듈이 뒷판을 통해 끌어당기는) 및 24V DC 필드 부하 (센서, 솔레노이드,램프I/O 모듈의 필드 배선에 연결됩니다.

이 모든 소비자로부터의 총 전류 도출량은 지속적으로 5A 출력 등급을 초과해서는 안 됩니다.

시스템이 설치되기 전에 실제 전류 예산을 계산하는 것이 중요합니다: 데이터 셰이트에서 각 S7-300 모듈의 24V 명소 전류 소비량을 추가하십시오 (일반적으로 모듈당 80~200mA),I/O 회로에 있는 모든 센서 전원 공급 장치의 최대 필드 전류 (각 2선 센서는 4~20mA를 흡수한다); 여러 센서가 빠르게 집적) 및 동일한 24V 레일에서 공급되는 액추에이터 스필 또는 램프.

전체가 5A에 접근하거나 5A를 초과하는 경우, 두 번째 PS 307 모듈은 평행 또는 별도의 필드 로드 레일을 공급하는 두 번째 PS 307 모듈이 설계에 포함되어야 합니다.

PS 307의 과부하로 출력 전압이 저하됩니다 (단계 보호가 활성화됩니다)실제 출력 전류를 측정하지 않으면 추적하기 어려운 설명되지 않은 역 행동을 유발할 수 있습니다..

Q2: 입류 전류 사양 (20A 25°C에서, I2t = 1.2 A2s) 의 목적은 무엇이며, 그것은 상류 회로 보호의 선택에 어떻게 영향을 미치는가?

PS 307가 처음 전원을 공급받거나 짧은 전력 중단 후 다시 전원을 공급받으면 내부 필터 콘덴시터는 0에서 작동 전압까지 충전되어야 합니다.이 충전 간격 동안 (일반적으로 몇 밀리 초 정도 지속), AC 공급에서 추출되는 순간 전류는 평형 상태의 작동 전류보다 훨씬 높습니다.

PS 307의 25°C의 20A 급속도는 이 충전 전류의 최고입니다.

1의 I2t 값2 A²s characterises the energy content of the inrush event — the product of the square of the current and the time over which it flows — and this is the figure used to select upstream circuit breakers and fuses.

너무 단단한 트리핑 특성을 가진 차단기 (B형, 3 ∼ 5 × 등급 전류에서 즉시 트리핑) 는 PS 307가 켜졌을 때 번거로움을 유발할 수 있습니다.잘못이 없어도.

시멘스는 단일 PS 307 보호에 최소 6A형 C형 미니어처 서킷 브레이커 (MCB) 를 권장합니다.PS 307의 부착 프로필에 더 적합합니다두 개의 PS 307 모듈이 병렬로 작동하는 경우, MCB의 크기를 측정 할 때 시작 시 결합 된 부딪히는 것을 고려해야합니다.

Q3: PS 307는 6ES7307-1EA01-0AA0에 의해 대체 된 것으로 나열됩니다. 두 모듈은 기존 S7-300 설비에서 기계적 및 전기적으로 교환 가능합니까?

6ES7307-1EA01-0AA0 (후속기) 는 6ES7307-1EA00-0AA0 (이 모듈) 의 직접적인 기능적 대체입니다.

물리적 차원 (80×125×120mm), 장착 기하학 (표준 S7-300 레일, 단일 슬롯), 출력 사양 (24VDC, 5A), 입력 사양 (120/230VAC, 자동 스위치),및 연결 장치 배치 모두 동일합니다 후속 모듈은 물리적으로 모든 캐비닛 수정 없이 원래를 대체, 레일 조정, 또는 배선 변경.

두 개정 사이의 주요 차이점은 내부입니다. 후속 버전은 신뢰성 메트릭을 향상시키는 부품 업데이트와 소규모 제조 개선 사항을 포함합니다.사용자들이 볼 수 없는 사양고장난 6ES7307-1EA00-0AA0의 대체를 공급할 때, 6ES7307-1EA01-0AA0는 현재 교체로 선호됩니다. 새로운 오래된 6ES7307-1EA00-0AA0이 기존 역에 설치되면,원본과 동일하게 작동합니다..

Q4: PS 307는 짧은 AC 입력 전력 중단에 대한 보호를 제공합니까? 짧은 전력 장애 중 24V 출력에 무슨 일이 있습니까?

PS 307는 단기 전력 고장 교두보를 제공합니다. 출력은 AC 입력 장치가 고장 난 후 정의된 최소 기간 동안 24V DC를 계속 공급합니다.

브리징 시간은 다음 브리징 간격이 사용되기 전에 최소 1초의 반복 속도를 갖는 최소 5 밀리 초로 지정됩니다.

This 5ms bridging is sufficient to ride through the brief supply interruptions caused by transient disturbances on the AC distribution system — voltage dips caused by large motor starts on the same distribution panel, 자동 전송 전환 또는 공급 전환 작업에서 짧은 중단.

연장된 전력 장애를 통해 작동을 유지하는 것은 충분하지 않습니다. 이러한 경우, AC 입력 측면에 끊김없는 전력 공급 장치 (UPS) 가 필요합니다.5ms 브리딩은 PS 307의 내부 에너지 저장 장치 (필터 콘덴서) 의 하드웨어 특성입니다.; 사용자가 조절할 수 없습니다.

CPU 312의 자체 전력 고장 브리딩은 PS 307의 브리딩과 독립된 CPU 공급 핀에서 5ms입니다. 올바르게 설계된 시스템에서는PS 307의 5ms 브리딩은 24V 버스가 CPU 자체 전력 모니터링 회로에서 전력 고장이 계속되면 질서있는 제어 정지 순서를 실행할 수 있을 만큼 오랫동안 안정적으로 유지되도록 보장합니다..

Q5: PS 307는 S7-300 PLC 모듈 이외의 장치에 대한 일반용 24VDC 패널 공급 장치로 사용될 수 있으며 설치 고려 사항은 무엇입니까?

PS 307의 24V DC 출력은 S7-300 시스템 전압 사용과 일반 패널 부하 사용 사이에 전기적으로 구분되지 않습니다단절 방지 24V DC 레일, 5A 전류 용량 내에서 모든 24V DC 부하를 공급할 수 있습니다..

결합된 S7-300 스테이션과 그 로컬 필드 장치에 PS 307을 유일한 24V 공급 장치로 사용하는 것이 일반적인 관행입니다.그리고 현장 전선 부하 (센서 공급), 밸브 코일, 접촉자 제어 회로) 는 같은 출력 단말기에서 융합 된 단말 스트립을 통해 끌어냅니다.

주요 설치 고려 사항은 지상입니다:PS 307의 0V 출력 (비용 단말기) 는 24V 레일의 적절한 참조를 보장하기 위해 캐비닛의 PE (보호 지구) 시스템에 연결되어야 합니다..

부동 (지질되지 않은) 24V DC 레일은 아날로그 I/O 모듈의 측정 오류와 통신 회로의 간섭을 유발할 수 있는 공통 모드 전압 조건을 만듭니다.

PS 307 데이터 시트에는 24V 콘피гура션에 대해 토착 연결 포인트와 권장 배선 관리가 명시되어 있습니다.
