| 원래 장소 | 일본 |
| 브랜드 이름 | Mitsubishi |
| 인증 | CE RoHS |
| 모델 번호 | R04CPU |
기계 제어 및 실행

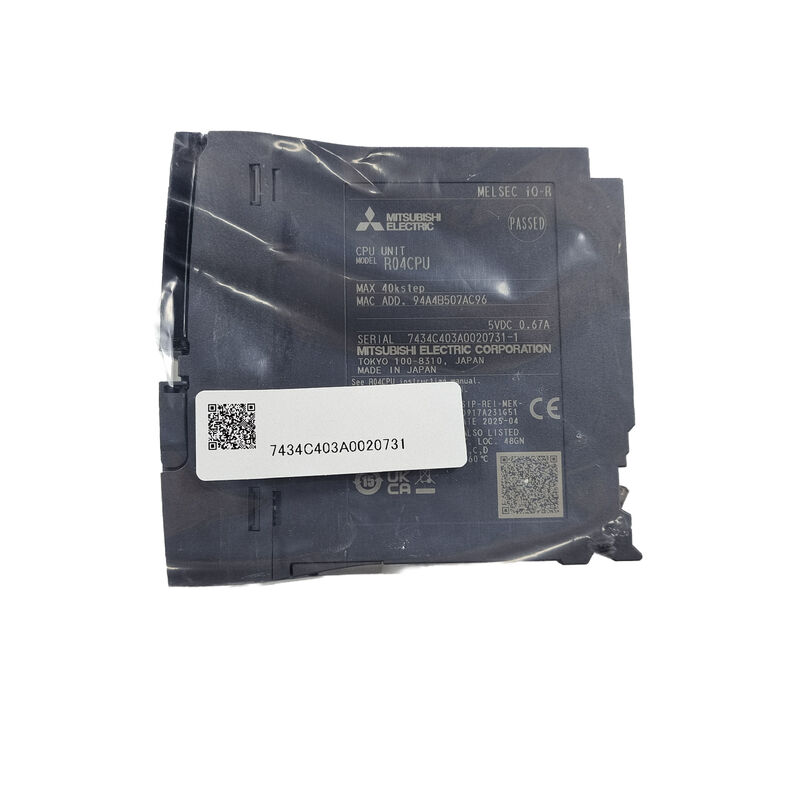

미쓰비시 R04CPU는 40K 스텝 프로그램 용량을 갖춘 MELSEC iQ-R PLC CPU입니다. 저장 프로그램 순환 방식을 사용하며 LD 명령을 0.98ns에 처리합니다. 초기, 스캔, 고정 스캔, 이벤트 및 대기 실행 유형은 다양한 제어 작업을 지원합니다.
I/O는 새로고침 모드에서 작동합니다. DX 및 DY 주소 지정을 통한 직접 액세스도 가능합니다.
메모리 및 성능 사양
| 매개변수 | 사양 |
|---|---|
| 프로그램 용량 | 40K 스텝 |
| 프로그램 메모리 | 160K 바이트 |
| 장치/레이블 메모리 | 400K 바이트 |
| 데이터 메모리 | 2M 바이트 |
| CPU 버퍼 메모리 | 1072K 바이트, 536K 워드에 해당 |
| 고정 스캔 통신 영역 | 24K 워드, CPU 버퍼 메모리에 포함 |
| 새로고침 메모리 | 2048K 바이트 |
| SD/SDHC 카드 용량 | 최대 32GB |
| I/O 용량 | 4,096 포인트 |
| 일정한 스캔 설정 | 0.2~2,000ms, 0.1ms 단위 |
| LD 명령 처리 시간 | 0.98ns |
프로그래밍 및 연결
래더 다이어그램 및 구조화된 텍스트는 순차 제어 및 계산을 지원합니다. 함수 블록은 재사용 가능한 로직을 구성합니다. 시스템, 로컬 및 전역 레이블은 변수 관리를 단순화합니다.
내장 이더넷 및 USB는 엔지니어링 및 통신 액세스를 제공합니다. 별도의 I/O 모듈은 필드 장치를 시스템에 연결합니다.
산업 응용 분야
R04CPU는 포장 기계, 자동 조립 라인, 컨베이어 시스템 및 생산 장비에 적합합니다. 고정 스캔 실행은 정기적인 처리 간격이 필요한 작업을 지원합니다. 이벤트 실행을 통해 구성된 조건이 발생할 때 선택한 프로그램을 실행할 수 있습니다.
자주 묻는 질문
Q1: 프로그램 용량은 얼마입니까?
A: 40K 스텝, 160K 바이트에 해당합니다.
Q2: CPU가 I/O에 직접 액세스할 수 있습니까?
A: 예. 직접 액세스는 DX 및 DY 주소 지정을 사용합니다.
Q3: 지원되는 SD 카드 용량은 얼마입니까?
A: 최대 32GB의 SD/SDHC 카드입니다.
Q4: 스캔 시간을 일정하게 유지할 수 있습니까?
A: 예. 0.2~2,000ms를 0.1ms 단위로 설정하십시오.
