R33B | Mitsubishi MELSEC iQ-R 시리즈 기본 기본 장치 — 3슬롯 백플레인/표면 실장/PLC 랙

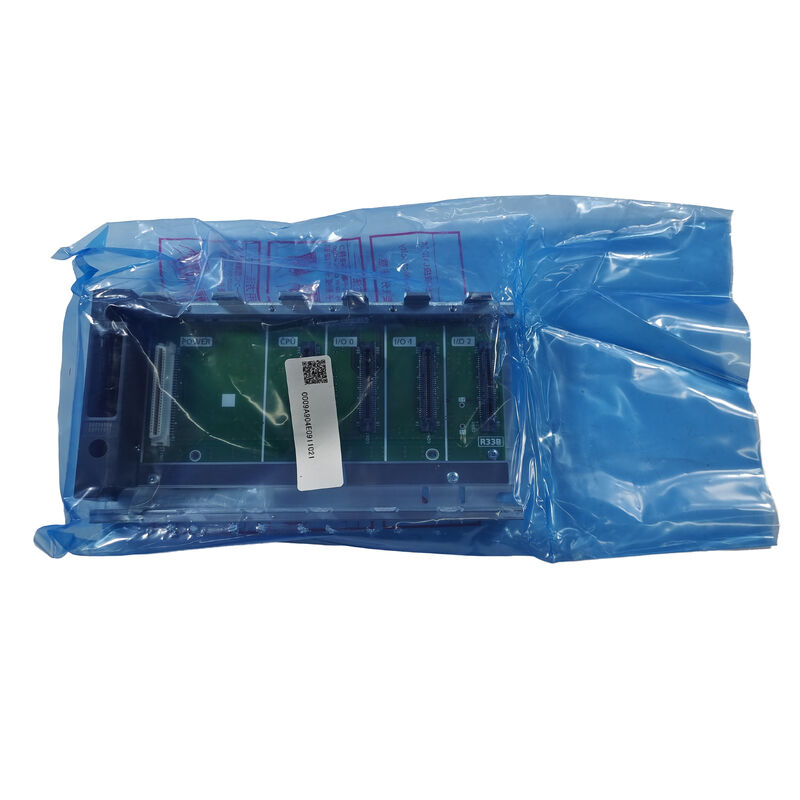

R33B 메인 베이스 유닛 - 컴팩트 MELSEC iQ-R 시스템용 백플레인

R33B는 MELSEC iQ-R 시리즈 PLC 플랫폼을 위한 Mitsubishi Electric의 3슬롯 기본 기본 장치입니다. 이는 CPU 모듈, 전원 공급 장치 모듈 및 I/O 또는 기능 모듈을 컴팩트 컨트롤러 구성으로 물리적으로 수용하고 상호 연결하는 백플레인 섀시입니다. R33B는 "기본 베이스 유닛"으로서 CPU 모듈을 직접 수용하여 모듈 용량을 추가하기 위해 기존 기본 베이스에 연결하는 확장 베이스 유닛과 구별됩니다.

3개의 슬롯에서 R33B는 MELSEC iQ-R 기본 장치 범위에서 가장 작은 표준 구성 계층을 제공합니다. 이는 총 모듈 수(CPU, 전원 공급 장치 및 적은 수의 I/O 또는 기능 모듈)가 이 최소 슬롯 수에 맞는 소형 기계 컨트롤러 및 애플리케이션에 적합합니다.

주요 제품 정보

기본 기본 장치 기능 - 전원, 데이터 및 물리적 장착

R33B 백플레인은 설치된 모듈에 대해 세 가지 통합 기능을 수행합니다.

모듈 전원 분배:백플레인은 설치된 전원 공급 장치 모듈의 전원을 모든 모듈 슬롯에 분배하므로 개별 모듈 전원 배선이 필요하지 않습니다.

고속 시스템 버스:MELSEC iQ-R 백플레인은 CPU를 모든 I/O 및 기능 모듈에 연결하는 고속 시스템 버스를 전달합니다. iQ-R 플랫폼의 버스 아키텍처는 기존 MELSEC 플랫폼보다 훨씬 빠르며 최신 모션 제어 및 고속 I/O 애플리케이션의 까다로운 스캔 시간 요구 사항을 지원합니다.

물리적 모듈 유지:백플레인은 전체 조립을 위한 모듈 고정 클립 및 DIN 레일 또는 패널 장착 지점과 함께 설치된 각 모듈을 제 위치에 안전하게 고정하는 기계적 장착 레일 및 모듈 가이드 구조를 제공합니다.

응용

소형 기계 컨트롤러:제어 로직 및 I/O 요구 사항이 3슬롯 CPU/전원 공급 장치/I/O 구성에 적합한 중소형 공작 기계, 포장 장비 및 자재 처리 시스템입니다.

분산 I/O 아키텍처 시스템:대부분의 I/O가 네트워크를 통해 원격 스테이션에 분산되는 네트워크 마스터로 MELSEC iQ-R CPU를 주로 사용하는 애플리케이션 — 3슬롯 R33B는 CPU를 호스팅하고 대부분의 I/O는 원격 위치에 상주하면서 로컬 I/O를 최소화합니다.

스키드 장착 장비 컨트롤러:패널 공간이 제한되어 있고 애플리케이션의 I/O 수가 적은 경우 독립형 제어 시스템을 갖춘 OEM 장비 스키드 및 모듈식 프로세스 장치.

파일럿 및 테스트 시스템:생산 시스템으로 확장하기 전 개발 과정에서 최소한의 MELSEC iQ-R 구성을 사용하는 엔지니어링 테스트 벤치, 프로토타입 기계 제어 및 실험실 자동화 시스템입니다.

FAQ

Q1: MELSEC iQ-R 시리즈의 "기본 베이스 모듈"과 "증설 베이스 모듈"의 차이점은 무엇입니까?

기본 기본 장치(예: R33B)는 CPU 모듈을 직접 수용하는 백플레인으로 모든 MELSEC iQ-R 시스템의 기본 랙입니다. 확장 베이스 장치는 기본 베이스 장치의 슬롯 수가 애플리케이션의 총 모듈 요구 사항에 비해 부족한 경우 모듈 슬롯을 추가하기 위해 (확장 케이블을 통해) 기본 베이스 장치에 연결됩니다. 모든 MELSEC iQ-R 시스템에는 정확히 하나의 기본 기본 장치가 필요합니다. 필요에 따라 증설 기본 유닛이 추가됩니다.

Q2: 결국 3개 이상의 슬롯이 필요할 경우 확장 베이스 유닛으로 R33B를 확장할 수 있습니까?

예 — MELSEC iQ-R 플랫폼은 시스템의 확장 버스를 통해 확장 베이스 장치를 기본 베이스 장치에 연결하는 것을 지원하여 기본 베이스 장치의 자체 슬롯 수 이상으로 총 모듈 용량을 늘립니다. CPU 성능 등급에 따라 최대 시스템 구성 크기가 결정되므로 R33B에 설치된 특정 CPU 모델이 지원하는 최대 확장 단계 수와 총 모듈 수를 확인하십시오.

Q3: R33B에는 전원 공급 장치 모듈이 포함되어 있습니까, 아니면 별도로 구매합니까?

R33B 기본 장치 자체는 백플레인일 뿐입니다. 전원 공급 장치 모듈은 기본 장치의 슬롯 중 하나에 설치된 별도의 구성 요소입니다(또는 통합 전원 공급 장치가 있는 CPU 모델의 경우 이 요구 사항이 제거될 수 있음). 일부 MELSEC iQ-R CPU 유형에는 사용 가능한 슬롯 할당을 변경하는 통합 전원 공급 장치 기능이 포함되어 있으므로 특정 CPU 모듈 사양에서 전원 공급 장치 요구 사항을 확인하십시오.

Q4: R33B 기본 장치와 호환되는 CPU 모듈은 무엇입니까?

R33B는 iQ-R 플랫폼의 백플레인 인터페이스와 시스템 버스 프로토콜을 공유하는 R 시리즈 프로세스 CPU, 모션 CPU 및 표준 프로그래밍 가능 CPU를 포함하는 MELSEC iQ-R 시리즈 CPU 모듈 제품군용으로 설계되었습니다. 애플리케이션에 필요한 CPU 성능 등급에 대해서는 Mitsubishi Electric의 MELSEC iQ-R 시스템 구성 문서에서 특정 CPU 모델 호환성 및 펌웨어 버전 요구 사항을 확인하십시오.
