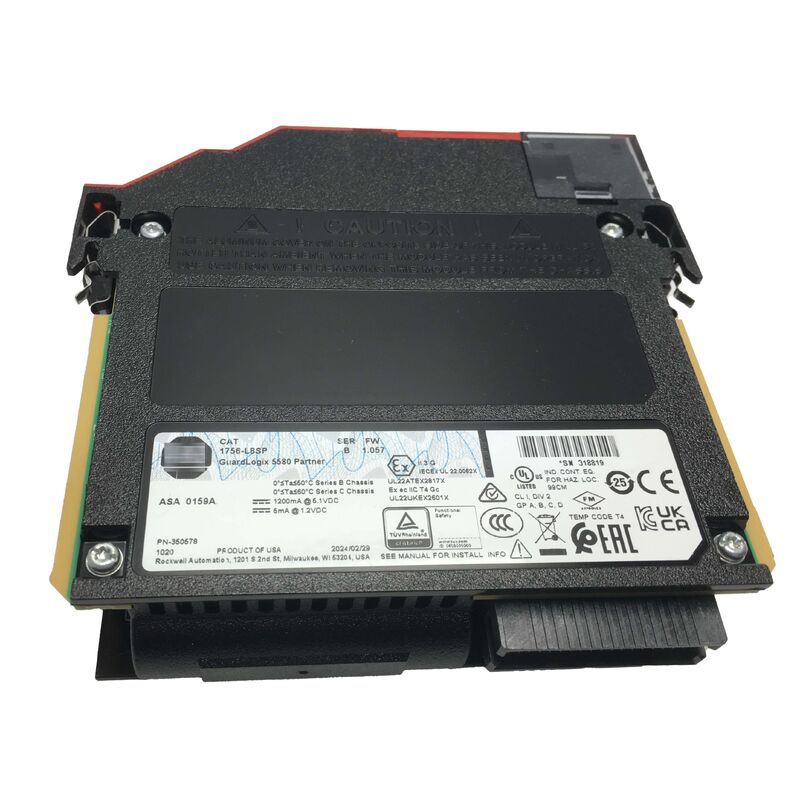

1756-L8SP AB GuardLogix5580 파트너 안전 컨트롤러 PLC 1756L8SP 새 밀봉
Allen-Bradley 1756-L8SP | GuardLogix 5580 안전 파트너 컨트롤러
카탈로그 번호: 1756-L8SP
제조업체: Rockwell Automation / Allen-Bradley
제품군: GuardLogix 5580 / ControlLogix
컨트롤러 유형: 안전 파트너 (SIL 3 / PLe용 보조 프로세서)
섀시: ControlLogix Series C
인클로저: 개방형
디스플레이: 예
안전 등급: SIL 3 / PLe / Category 4
개요
1756-L8SP는 GuardLogix 5580 안전 파트너 컨트롤러로, 완전한 GuardLogix 5580 안전 시스템의 두 번째 절반을 구성하는 전용 보조 프로세서 모듈입니다. 독립적으로 로직을 실행할 수 없습니다.
이 모듈의 역할은 SIL 3 및 Performance Level e(PLe) 등급 안전 시스템에 필요한 이중화된 안전 실행 채널을 제공하기 위해 페어링된 기본 GuardLogix 5580 컨트롤러(예: 1756-L81ES ~ 1756-L85ES)와 함께 작동하는 것입니다.
GuardLogix 5580 아키텍처에서 안전 로직은 기본 컨트롤러와 안전 파트너 모두에서 동시에 실행됩니다. 안전 파트너는 기본 컨트롤러의 결과와 지속적으로 비교합니다. 불일치가 발생하면(두 프로세서가 동일한 안전 데이터에서 다른 결론에 도달하는 경우) 파트너는 시스템을 안전 상태로 전환하는 안전 오류를 트리거합니다. 이 1oo2(2개 중 1개) 이중화 실행 모델은 SIL 3 / PLe 안전 아키텍처의 기반입니다.
1756-L8SP는 모든 ControlLogix Series C 섀시에서 페어링된 기본 컨트롤러의 바로 오른쪽 슬롯에 설치됩니다. 기본 컨트롤러와 동일한 Studio 5000 Logix Designer 프로젝트의 일부로 구성 및 프로그래밍됩니다. 안전 파트너를 위한 별도의 프로그래밍 도구나 프로젝트는 없습니다. 안전 프로그램은 Studio 5000 프로젝트에서 표준 작업과 함께 표시되며, 안전 작업은 자동으로 두 프로세서에 분산됩니다.
주요 사양
| 매개변수 |
값 |
| 카탈로그 번호 |
1756-L8SP |
| 제조업체 |
Rockwell Automation / Allen-Bradley |
| 제품군 |
GuardLogix 5580 |
| 컨트롤러 유형 |
안전 파트너 (보조 프로세서, 독립형 아님) |
| 안전 등급 |
SIL 3 / PLe / Category 4 |
| 섀시 호환성 |
ControlLogix Series C (1756-A4, -A7, -A10, -A13, -A17) |
| 슬롯 위치 |
페어링된 기본 컨트롤러의 바로 오른쪽 |
| 전력 소비량 |
5mA @ 1.2V DC; 1.2A @ 5.1V DC |
| 전력 소모 |
3.5W |
| 열 방출 |
11.9 BTU/hr |
| 작동 온도 |
0 - 60°C (32 - 140°F) |
| 인클로저 |
개방형 |
| 디스플레이 |
예 |
| 인증 |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| 무게 |
약 0.43kg (0.94lbs) |
GuardLogix 안전 아키텍처
Rockwell Automation의 GuardLogix 시스템은 단일 소프트웨어 환경에서 안전 등급 및 표준 자동화 로직을 모두 실행하는 진정한 통합 안전 컨트롤러로 설명됩니다. 이것은 진정한 차별점입니다.
기존의 안전 아키텍처는 표준 PLC와 함께 별도의 전용 안전 컨트롤러와 전용 안전 프로그래밍 도구를 필요로 했습니다. GuardLogix는 이러한 중복을 제거합니다.
기본 GuardLogix 5580 컨트롤러는 표준 자동화 작업(모션, 프로세스, 이산 I/O)과 안전 등급 메모리 파티션에서의 안전 작업 실행을 처리합니다. 1756-L8SP는 안전 파티션의 독립적인 검증 채널 역할을 합니다.
기본 컨트롤러가 안전 작업 실행을 완료하면 안전 파트너가 결과를 검증합니다. 안전 서명(안전 프로그램 및 데이터의 체크섬)은 두 프로세서에서 일치해야 합니다. 불일치가 발생하면 잠재적인 오류를 나타내며 제어된 안전 상태로의 전환을 초래합니다.
이 페어링된 아키텍처는 각각 SIL 3 및 PLe 애플리케이션에 대한 IEC 61508 및 ISO 13849-1의 요구 사항을 충족합니다. 안전 로직은 기본 컨트롤러의 안전 작업 파티션에서 실행되며, 안전 메모리 크기는 사용된 특정 기본 컨트롤러 모델에 따라 결정됩니다.
설치 및 구성
1756-L8SP는 단일 섀시 슬롯을 차지합니다. 페어링된 기본 컨트롤러는 왼쪽에 인접한 슬롯을 차지합니다. 함께 두 개의 슬롯을 차지합니다.
안전 파트너는 기본 컨트롤러에 대한 다른 위치에 설치할 수 없습니다. 물리적 슬롯 관계는 하드웨어 아키텍처의 일부입니다.
1756-L8SP의 구성은 기본 GuardLogix 컨트롤러 프로젝트가 생성될 때 Studio 5000 Logix Designer 내에서 자동으로 처리됩니다. 안전 파트너는 프로젝트의 I/O 트리로 추가되며, 펌웨어는 기본 컨트롤러의 펌웨어 버전과 일치해야 하며, 안전 서명은 두 모듈 모두에서 동일해야 합니다. 이러한 요구 사항은 프로젝트 다운로드 중에 자동으로 확인되며 런타임에 검증됩니다.
1756-L8SP 전면 패널의 전용 하드웨어 리셋 버튼을 사용하면 기본 컨트롤러를 방해하지 않고 전원 켜기 또는 재시작 시퀀스 중에 안전 파트너를 재설정할 수 있습니다. 이는 반복적인 안전 작업 재설정이 필요한 커미셔닝 시나리오에서 중요합니다. 이 버튼은 정상 작동 중에는 영향을 미치지 않아 우발적인 재설정을 방지합니다.
안전 시스템 설계 고려 사항
SIL 3 애플리케이션에서는 모든 GuardLogix 5580 컨트롤러에 정확히 하나의 1756-L8SP 안전 파트너가 필요합니다. 파트너 모듈은 필수 하드웨어 요소입니다. 파트너 없이 실행되는 기본 GuardLogix 컨트롤러는 SIL 2 기능으로 제한됩니다. 안전 파트너가 시스템을 SIL 3으로 향상시킵니다.
1756-L8SP를 사용하여 안전 시스템을 설계할 때 안전 기능 문서는 안전 파트너의 펌웨어 호환성, 섀시 슬롯 배열, 기본 컨트롤러의 안전 메모리 할당 및 컨트롤러 쌍의 안전 반응 시간 기여도를 고려해야 합니다. 이러한 모든 매개변수는 애플리케이션의 안전 기능에 대해 IEC 61508 및 ISO 13849-1에서 요구하는 안전 검증 문서에 명시됩니다.
자주 묻는 질문
Q1: 1756-L8SP는 모든 GuardLogix 5580 기본 컨트롤러와 함께 사용할 수 있습니까, 아니면 특정 모델만 해당됩니까?
1756-L8SP는 모든 GuardLogix 5580 기본 컨트롤러(1756-L81ES ~ 1756-L85ES)와 호환됩니다. 펌웨어 버전은 기본 컨트롤러와 안전 파트너 간에 일치해야 합니다. 이는 프로젝트 다운로드 중에 강제됩니다. 안전 작업에 사용할 수 있는 안전 메모리는 안전 파트너가 아닌 기본 컨트롤러 모델의 기능입니다. 1756-L8SP 자체에는 사용자가 액세스할 수 있는 메모리가 포함되어 있지 않습니다. 기본 컨트롤러에서 할당한 안전 메모리를 사용합니다.
Q2: 시스템이 실행 중에 1756-L8SP가 섀시에서 제거되면 어떻게 됩니까?
시스템이 실행 중에 안전 파트너를 섀시에서 제거하면 즉시 주요 안전 오류가 발생합니다. 시스템은 안전 상태로 전환됩니다. 기본 GuardLogix 컨트롤러는 안전 파트너 통신 손실을 감지하고 두 번째 검증 채널 없이는 안전 로직 실행을 계속할 수 없습니다. 이것은 올바르고 예상되는 동작입니다. 안전 아키텍처는 SIL 3 작동을 위해 두 프로세서 모두를 필요로 합니다.
Q3: 안전 파트너에 노란색 상태 LED가 표시됩니다. 이것은 무엇을 의미합니까?
1756-L8SP의 노란색 상태 LED는 일반적으로 모듈이 실행 중이지만 아직 기본 컨트롤러와 동기화되지 않았거나 비치명적인 오류 상태임을 나타냅니다. 이는 펌웨어 버전이 아직 일치하지 않는 초기 커미셔닝 중에 발생하거나, 프로젝트 다운로드 후 안전 서명이 다시 설정될 때 발생할 수 있습니다. Studio 5000에서 컨트롤러 진단을 확인하여 특정 오류 코드를 확인하십시오. 모듈이 새로 설치된 경우 펌웨어 호환성을 확인하고 다운로드 및 안전 서명 검증 시퀀스를 완료하십시오.
Q4: 1756-L8SP는 기본 컨트롤러의 표준(비안전) 작업 실행에 영향을 미칩니까?
아니요. 1756-L8SP는 기본 컨트롤러의 안전 작업 파티션과만 상호 작용합니다. 표준 및 모션 작업은 안전 파트너와 독립적으로 기본 컨트롤러에서 실행됩니다. 안전 파트너는 표준 작업 스캔 주기에 영향을 주지 않고 안전 작업 실행을 검증합니다. 이것이 통합 GuardLogix 아키텍처의 핵심 이점입니다. 안전 및 표준 제어는 성능 영향 없이 동일한 하드웨어에서 공존합니다.
Q5: 1756-L8SP는 GuardLogix 5570(1756-L7SP) 애플리케이션과 하위 호환됩니까?
아니요. 1756-L8SP는 GuardLogix 5580 제품군의 안전 파트너이며 GuardLogix 5570 시스템과 하위 호환되지 않습니다. GuardLogix 5570 시스템은 안전 파트너로 1756-L7SP를 사용합니다. 두 제품군은 아키텍처, 펌웨어 플랫폼 및 섀시 요구 사항이 다릅니다. 5570 기반 안전 시스템에서 5580 기반 시스템으로 마이그레이션하려면 Studio 5000에서 전체 애플리케이션 마이그레이션과 안전 기능의 재검증이 필요합니다.
