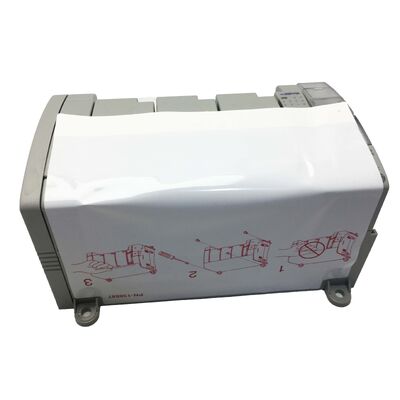

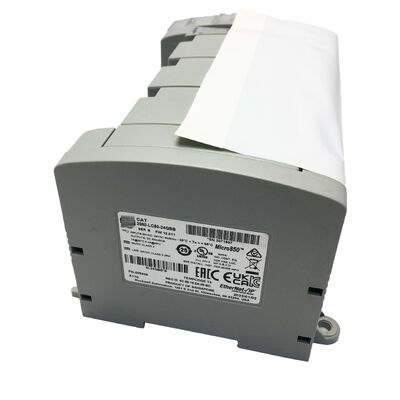

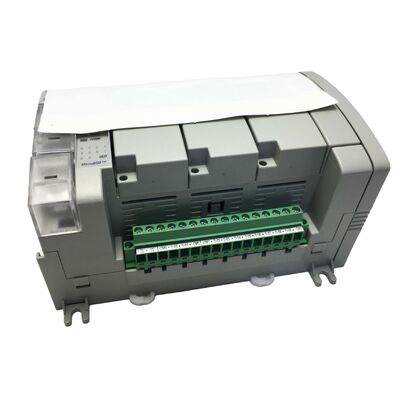

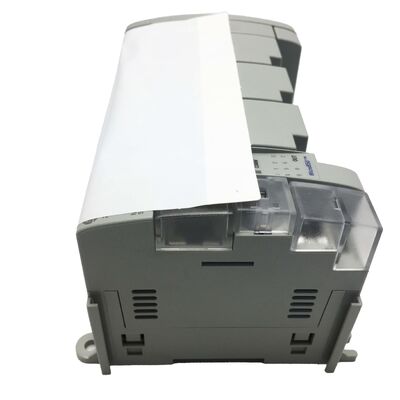

앨런 브래들리 2080-LC50-24QBB 마이크로 850 PLC
24 I/O, 이더넷, 고속 모션 제어 프로그래밍 가능한 논리 제어기
부문 번호:2080-LC50-24QBB
제조사:앨런 브래들리 (록웰 자동화)
제품 라인:마이크로 850
UPC:884951711709
상태:새 / 리모델링 / 잉여 사용 가능
제품 개요
앨런-브래들리 2080-LC50-24QBB는 록웰 자동화사의 마이크로 850 시리즈의 중급 독립형 프로그래밍 가능한 논리 컨트롤러이다.이 컨트롤러 플랫폼은 엔트리 레벨 마이크로 820와 더 진보 된 컴팩트 로직스 가족 사이의 격차를 다룬다, 작고 중간 기계 자동화 애플리케이션을 위한 이상적인 만들기 콤팩트 발자국, 탑재 이더넷 연결, 하나의 단위에서 진정한 움직임 능력.
14개의 입력, 10개의 출력, 내장된 RJ45 이더넷 포트, USB 구성 인터페이스, 최대 4개의 확장 I/O 모듈을 지원합니다.2080-LC50-24QBB는 애플리케이션 요구 사항에 따라 확장 가능한 성능을 제공합니다..
주요 사양
| 매개 변수 |
가치 |
| 부문 번호 |
2080-LC50-24QBB |
| 제품 라인 |
마이크로 850 |
| 전체 기본 I/O |
24 (14 인 / 10 아웃) |
| 입력 전압 |
12/24V DC 싱크 / 소스 |
| 출력 유형 |
24V DC 소스 |
| 초고속 입력 |
8 (입수 0-7) |
| 고속 출력 |
2 (출력 0-1) |
| HSC 최대 주파수 |
100kHz |
| 고속 카운터 |
4 HSC |
| 이동축 (PTO) |
2 |
| 기본 플러그인 슬롯 |
3 |
| 확장 I/O 모듈 |
최대 4개 |
| 최대 디지털 I/O |
132 |
| 일련 포트 |
1 * RS-232/485 (집단되지 않은) |
| 구성 포트 |
1 * USB 타입 B |
| 이더넷 포트 |
1 * RJ45 |
| 전원 공급 입력 |
20.4-26.4V DC (클래스 2 / LVLC) |
| 무게 |
00.43kg |
고급 I/O 기능
2080-LC50-24QBB는 탑재된 고속 카운터를 통해 최대 100 kHz에서 작동 할 수있는 8 개의 고속 입력을 갖추고 있습니다. 이러한 입력은 사각형 인코더 입력, 펄스 카운터,또는 주파수 측정 채널, 확장 모듈 없이 상당한 하드웨어 자원을 제공합니다.
두 개의 고속 출력은 스텝 또는 세르보 포지셔닝 축을 구동하는 펄스 트레인 출력 (PTO) 채널로 작동합니다. 인코더 피드백을 위해 HSC 입력과 결합하면이것은 기본 폐쇄 루프 위치 설정 또는 독립적인 오픈 루프 단계 축 제어를 기본 장치에서 직접 가능하게합니다..
연결 기능
탑재된 RJ45 이더넷 포트는 록웰 관리 네트워크, HMI 패널 통신 및 원격 프로그램 액세스와의 통합을 위해 EtherNet / IP 프로토콜을 지원합니다.USB 타입 B 포트는 커넥티드 컴포넌트 워크벤치 소프트웨어를 통해 신뢰할 수 있는 프로그래밍과 구성을 제공합니다., RS-232/485 시리즈 포트는 레거시 장치 통신 및 기기 인터페이스를 수용합니다.
확장 가능성
최대 4개의 2080 시리즈 확장 I/O 모듈을 지원하여 디지털 I/O 용량을 132점으로 확장합니다. 확장 옵션에는 아날로그 I/O, 추가 디지털 I/O,열쌍 및 RTD 온도 입력3개의 내장 플러그인 슬롯은 추가적인 시리즈 포트, HSC 채널, 그리고 향상된 기능을 위한 아날로그 입력을 허용한다.
적용 범위
포장 기계, 컨베이어 시스템, 작은 조립 스테이션, 테스트 리그 및 펌프 / 팬 제어 패널을 포함한 독립적인 기계 제어 응용 프로그램에 이상적입니다.24V DC 공급 요구 사항 및 클래스 2 전력 분류는 표준 기계 제어 전력 아키텍처와 일치합니다., 콤팩트 0.43kg 디자인은 DIN 레일에 장착 된 제어 캐비닛에 효율적으로 적합합니다.
프로그래밍 & 소프트웨어
로크웰의 커넥티드 컴포넌트 워크벤치 (CCW) 소프트웨어를 사용하여 프로그래밍 - 무료로 다운로드 할 수 있습니다. 사다리 다이어그램, 함수 블록 다이어그램 및 구조 텍스트 프로그래밍 언어를 지원합니다.PTO 축 설정을 위한 모션 구성 도구와 함께온라인 모니터링, 데이터 트렌딩, 펌웨어 업데이트 기능이 포함됩니다.
자주 묻는 질문
PTO 운동 축과 HSC 입력 사이의 차이점은 무엇입니까?
두 개의 PTO (Pulse Train Output) 채널은 펄스 및 방향 신호를 생성하여 스테퍼 모터 드라이버 또는 세르보 증폭기를 구동합니다.네 개의 HSC (고속 카운터) 채널은 100 kHz까지 인코더 또는 다른 펄스 생성 장치에서 펄스를 계산합니다.함께 사용되면, 그들은 기본적인 폐쇄 루프 위치 검증을 가능하게 합니다.
2080-LC50-24QBB는 이더넷을 통해 앨런-브래들리 HMI 패널과 통신할 수 있나요?
네, 탑재된 이더넷/IP 포트가 알렌-브래들리 패널뷰와 패널뷰 플러스 HMI 단말기와 직접 통신을 가능하게 합니다.EtherNet/IP를 통한 태그 기반 통신은 CCW와 HMI 구성 소프트웨어 모두에서 원산지로 지원됩니다..
얼마나 많은 확장 모듈을 추가 할 수 있으며, 그들은 어디에 연결합니까?
최대 4개의 2080 시리즈 확장 I/O 모듈이 기본 컨트롤러의 오른쪽에 연결되어 총 디지털 I/O가 132점으로 확장됩니다.기본 단위의 세 개의 추가 플러그인 슬롯은 향상된 기능을 위해 더 작은 플러그인 모듈을 허용합니다..
2080-LC50-24QBB는 어떤 전원을 필요로 할까요?
컨트롤러는 클래스 2 또는 LVLC로 등급된 20.4-26.4V DC 전원을 필요로 한다. 일반적으로 클래스 2 인증을 가진 표준 24V DC 스위칭 전원 공급원이 사용됩니다.컨트롤러는 AC 전력으로 직접 작동하지 않습니다..
컨트롤러를 프로그래밍하기 위해 어떤 소프트웨어가 필요하며, 무료인가요?
로크웰 자동화의 커넥티드 컴포넌트 워크벤치 (CCW) 소프트웨어는 필수이며 무료로 다운로드 할 수 있습니다.여러 프로그래밍 언어를 지원하고 모션 구성 및 펌웨어 업데이트를 포함하여 전체 프로젝트 라이프 사이클을 처리합니다..
