| 원래 장소 | 미국 |
| 브랜드 이름 | Allen Bradley |
| 인증 | CE ROHS |
| 모델 번호 | 1769-L30ER |
CompactLogix 5370 L3 제품군에는 동일한 1MB 메모리, 듀얼 EtherNet/IP 및 8개의 로컬 I/O 슬롯 사양을 공유하는 여러 변형이 포함되어 있습니다. 차이점은 용량 기반이 아닌 기능 기반입니다.
| 변종 | 운동 | 슈퍼캡(RTC) | 일반적인 사용 |
|---|---|---|---|
| 1769-L30ER(이것) | 아니요 | 예 | 표준 시퀀싱, 위험하지 않음 |
| 1769-L30ERM | 예(CIP 축 4개) | 예 | CIP 모션 제어 |
| 1769-L30ER-NSE | 아니요 | 아니요 | 위험한 장소(Cl.I Div.2) |
1769-L30ER은 기본 L3 구성입니다. 전체 EtherNet/IP 네트워킹 및 DLR 기능, 1MB 프로그램 메모리, 8개 확장 슬롯, DLR이 포함된 듀얼 이더넷(단, CIP Motion 축 기능은 없음). 서보 축 조정 없이 기계 제어, 시퀀싱, 분산 I/O 관리 및 HMI 연결을 위해 L30ER은 모션 지원 L30ERM보다 저렴한 비용으로 완전한 기능 세트를 제공합니다.
내장형 슈퍼커패시터는 전력 손실 중에 실시간 클록(RTC) 값을 유지합니다. 이는 NSE 변형에는 없는 기능으로, 표준 L30ER은 전력 복원 후 정확한 타임스탬프 데이터 또는 시간 기반 프로그램 실행이 필요한 비위험 애플리케이션에 대한 올바른 사양입니다.

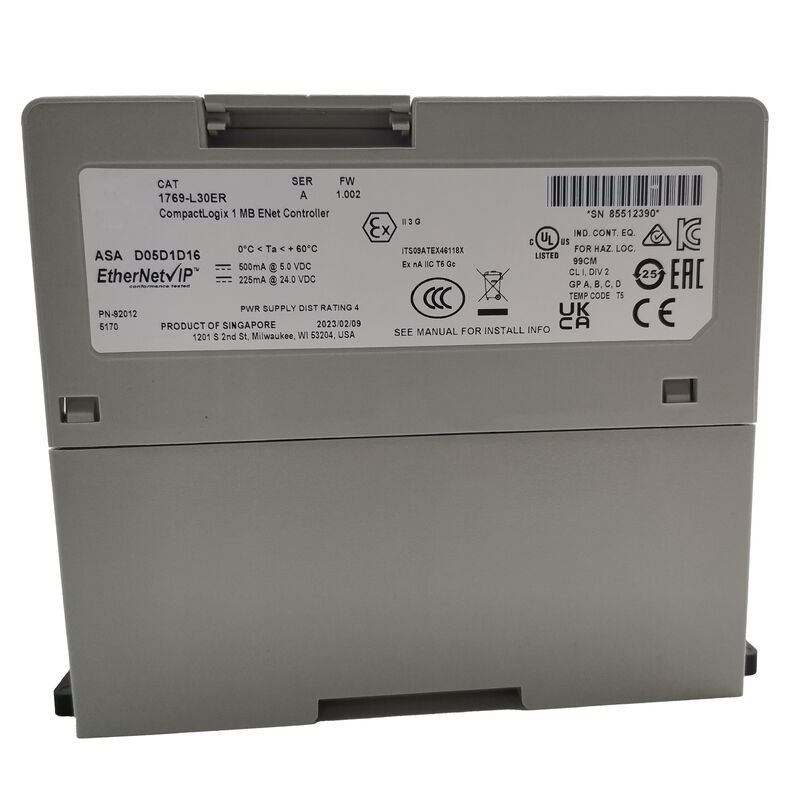

| 매개변수 | 값 |
|---|---|
| 사용자 메모리 | 1MB |
| 이더넷 포트 | 2 × EtherNet/IP(DLR 포함) |
| 프로토콜 | EtherNet/IP, CIP 모션, CIP 동기화, Modbus TCP |
| 최대. EtherNet/IP 노드 | 16 |
| 로컬 I/O 확장 | 최대 8×1769 |
| 일반적인 스캔 | < 1ms(소형 프로그램) |
| 작업 | 각각 32/100 프로그램 |
| 공급 | DC 24V(±20%) |
| 현재의 | 5V에서 500mA; 225mA @ 24V |
| 힘 | 최대 4.5W |
| 치수 | 130 × 80 × 110mm(H×W×D) |
| IP 등급 | IP20 |
| 격리 | 30V 연속 |
| 안전 | SIL2 / PLd(안전 I/O 포함) |
| 설치 | DIN 레일 또는 패널 |
1769-L30ER은 IEEE 1588 정밀 시간 프로토콜을 사용하여 네트워크의 모든 EtherNet/IP 장치에 공통 시간 참조를 배포하는 CIP Sync를 지원합니다. CIP Sync가 활성화되면 다양한 노드(드라이브, I/O 어댑터, HMI 터미널)에 기록된 이벤트의 타임스탬프가 모두 동일한 시계를 참조합니다. 이벤트 후 분석 및 생산 추적을 위해 이는 분산 시스템 전체의 이벤트 시퀀스를 읽기 쉽고 안정적으로 만듭니다.
고속 포장 라인:EtherNet/IP를 통해 조정되는 필름 공급, 절단, 밀봉 및 거부 메커니즘. CIP Motion은 서보 동기화를 처리합니다. CIP Sync는 라인 전체의 모든 이벤트에 타임스탬프를 기록합니다.
자동화된 창고 시스템:L30ER 조정에 따라 EtherNet/IP 노드로 작동하는 스태커 크레인, 컨베이어 및 바코드 스캐너. 링에는 최대 16개의 장치가 있습니다. DLR은 케이블 결함으로부터 보호합니다.
수처리 스테이션:분산 I/O 스테이션의 레벨 센서, 유량계 및 펌프 밸브 액추에이터. L30ER은 중앙 패널에서 프로세스 데이터를 수집하고 펌프 순서를 제어합니다.
협업 다중 컨트롤러 시스템:L30ER은 대규모 ControlLogix 또는 CompactLogix 네트워크 내에서 로컬 지능형 노드로 실행되어 EtherNet/IP를 통해 시스템 수준 컨트롤러와 데이터를 교환하는 동시에 기계 섹션의 로컬 I/O를 관리합니다.
Q1: 1769-L30ER과 1769-L30ERM의 실질적인 차이점은 무엇입니까?
L30ERM은 동일한 하드웨어 플랫폼에 CIP Motion 컨트롤러 기능(4개 서보 축)을 추가합니다. L30ER에는 CIP Motion 기능이 없습니다. 즉, Kinetix 서보 드라이브를 조정된 CIP Motion 축으로 제어할 수 없습니다. 애플리케이션에 이산 및 프로세스 제어(서보 모션 조정 없음)만 필요한 경우 L30ER이 정확하고 비용 효율적인 사양입니다. 서보 축 조정이 필요한 경우 L30ERM이 필요합니다.
Q2: 1769-L30ER에 연결되는 프로그래밍 소프트웨어는 무엇입니까?
Studio 5000 Logix Designer는 CompactLogix 5370 제품군을 위한 프로그래밍 환경입니다. Connection은 노트북에 직접 액세스하기 위해 USB 포트를 사용하거나 네트워크 프로그래밍을 위해 EtherNet/IP 포트를 사용합니다. Studio 5000은 래더 다이어그램, 구조화된 텍스트, 기능 블록 다이어그램 및 순차 기능 차트를 지원합니다. 1769-L30ER은 Logix Designer 버전 20 이상을 지원합니다.
Q3: 8개의 확장 모듈은 몇 개의 로컬 I/O 포인트를 제공합니까?
포인트 수는 선택한 특정 1769 Compact I/O 모듈에 따라 달라집니다. 혼합된 16포인트 디지털 I/O 모듈을 갖춘 8슬롯 확장은 로컬로 128개의 I/O 포인트를 제공합니다. 8개 슬롯 모두에 있는 고밀도 32포인트 모듈은 256개의 로컬 I/O 포인트를 제공합니다. 8슬롯 제한은 하드웨어 제약입니다. 해당 한도 내에서 모듈 선택에 따라 총 포인트 수가 결정됩니다.
Q4: 30V 연속 절연 정격은 무엇에 사용됩니까?
30V 연속 절연은 컨트롤러의 USB, 이더넷 및 내부 버스 인터페이스 간의 기본 절연에 대한 정격 전압입니다. 이는 컨트롤러와 연결된 장치 간의 공통 모드 전압 차이로부터 보호하는 전기적 분리를 정의합니다. 실제로 이 등급은 컨트롤러의 통신 포트가 고전압 애플리케이션용으로 절연되지 않음을 의미합니다. 더 높은 전위의 필드 회로에 연결하려면 컨트롤러와 필드 배선 사이에 적절한 절연 하드웨어를 사용해야 합니다.
