| 원래 장소 | 미국 |
| 브랜드 이름 | AB |
| 인증 | CE ROHS |
| 모델 번호 | 1769-L18ERM-BB1B |

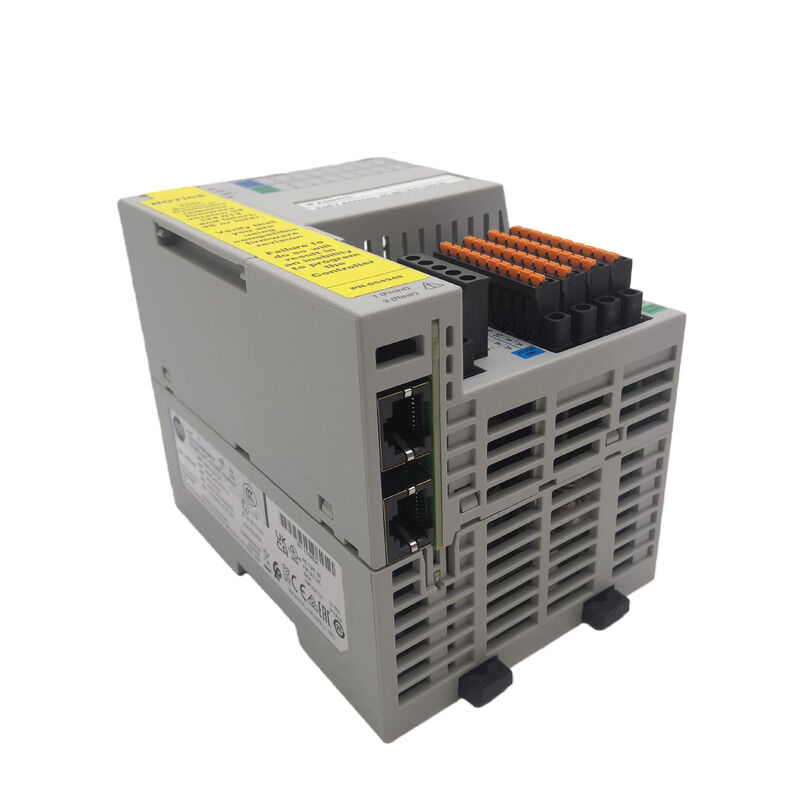

의1769-L18ERM-BB1B이컴팩트 로직 5370 L1 컨트롤러컴팩트한 기계 제어용으로 만들어졌습니다. 임베디드 I/O, EtherNet/IP 네트워킹, 통합 모션이 하나의 작은 컨트롤러 플랫폼에 있어야 합니다.
로크웰과 유통자 참조는512 KB 사용자 메모리,디바이스 레벨 링 기능이 있는 이중 이더넷,16개의 싱크 입력,16 소스 출력, 지원최대 8개의 Ethernet/IP 노드, 그리고2축 CIP 운동, 운동학.
또한1734 POINT I/O 뒷면확장 용량으로, 이는 더 큰 컴팩트 I/O 기반 L2 및 L3 컨트롤러보다 다른 확장 클래스에 배치됩니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | 1769-L18ERM-BB1B |
| 제조업자 | 앨런 브래들리 / 록웰 자동화 |
| 제품군 | 5370 L1 |
| 제품 종류 | 컴팩트 로직스 컨트롤러 |
| 사용자 메모리 | 512 KB |
| 임베디드 입력 | 16 DI (심각) |
| 임베디드 출력 | 16 DO (원) |
| 통신 항구 | 1 USB, 2 이더넷/IP |
| 이더넷 토폴로지 | 선형, 별, 장치 레벨 반지 |
| 이더넷 노드 | 8 |
| 최대 확장 | 8 포인트 I/O 모듈 |
| 운동 능력 | 2축 CIP 운동, 운동학 |
| 전력 입력 | 24 VDC |
이 컨트롤러는콤팩트 패키징 시스템, 컨베이어, 재료 처리 스테이션, OEM 스키드 및 작은 이더넷 기반 기계 셀제한적이지만 능력 있는 로직스 플랫폼이 적합한 곳이죠.
이 병합은임베디드 I/O,이중 이더넷, 그리고2축 이동특히 더 큰 컨트롤러 가족으로 이동하지 않고 기본 염기서열과 가벼운 모션 제어 사이의 긴밀한 통합이 필요한 기계에서 실용적입니다.
그 애플리케이션 프로필은 컨트롤러의 공개된 메모리, 노드, 모션 및 POINT I/O 특성으로부터 도출된 엔지니어링 추론이다.
대체 작업에 1769-L18ERM-BB1B는임베디드 I/O 타입, POINT I/O 확장 개념, 이더넷 레이아웃 및 이동 기능, 단지 컴팩트 로직스 가문명으로는 아닙니다.
실제 시스템에서는 중요한 세부 사항은16 개의 싱크 입력 / 16 개의 소스 출력,L1 구조, 그리고2축 CIP 운동능력.
동일한 컨트롤러와 일치하는 것은 일반적으로 다른 로직스 클래스로 이동하는 것보다 기계 배선과 프로젝트 구조를 더 깨끗하게 보존합니다.
Q1: 1769-L18ERM-BB1B는 어떤 종류의 컨트롤러인가요?
그것은컴팩트 로직 5370 L1 컨트롤러임베디드 디지털 I/O, 듀얼 이더넷, 통합 모션 기능
실제 사용에서는 큰 모듈러 랙 시스템보다는 컴팩트 기계 제어를 목표로합니다.
Q2: 어떤 응용 분야에 가장 적합합니까?
맞아요중소형 기계이더넷/IP 제어, 콤팩트한 발자국, 가벼운 통합 움직임이 필요합니다.
이것은 출판된 연구 결과에 기초한 공학적 추론입니다.512 KB 메모리,8-노드 에더넷/IP 스케일, 그리고2축 이동능력.
Q3: 왜 여기서 POINT I/O 지원이 중요할까요?
왜냐하면 이 컨트롤러는1734 POINT I/O 뒷면, 다른 CompactLogix 모델에서 사용되는 더 큰 컴팩트 I/O 확장 스타일을 통해 아닙니다.
이것은 기계가 어떻게 연결되고 제어기가 어떻게 원래 아키텍처에 맞는지에 영향을 줍니다.
Q4: 왜 2축 CIP 운동이 중요한가?
왜냐하면 컨트롤러가 EtherNet/IP를 통해 기본적인 동작 작업을 처리할 수 있기 때문입니다.
실용적인 기계 설계에서는 작은 시스템에서 별도의 모션 프로세서의 필요성을 줄일 수 있습니다.
Q5: 주문하기 전에 무엇을 확인해야합니까?
설치된 컨트롤러 코드를 확인L1 / POINT I/O건축, 확인16 DI / 16 DO임베디드 I/O 요구 사항, 그리고 응용 프로그램이 같은에 의존하는지 확인2축 이동그리고이중 이더넷 DLR레이아웃
