| 원래 장소 | 미국 |
| 브랜드 이름 | Allen Bradley |
| 인증 | CE ROHS |
| 모델 번호 | 1769-L16ER-BB1B |

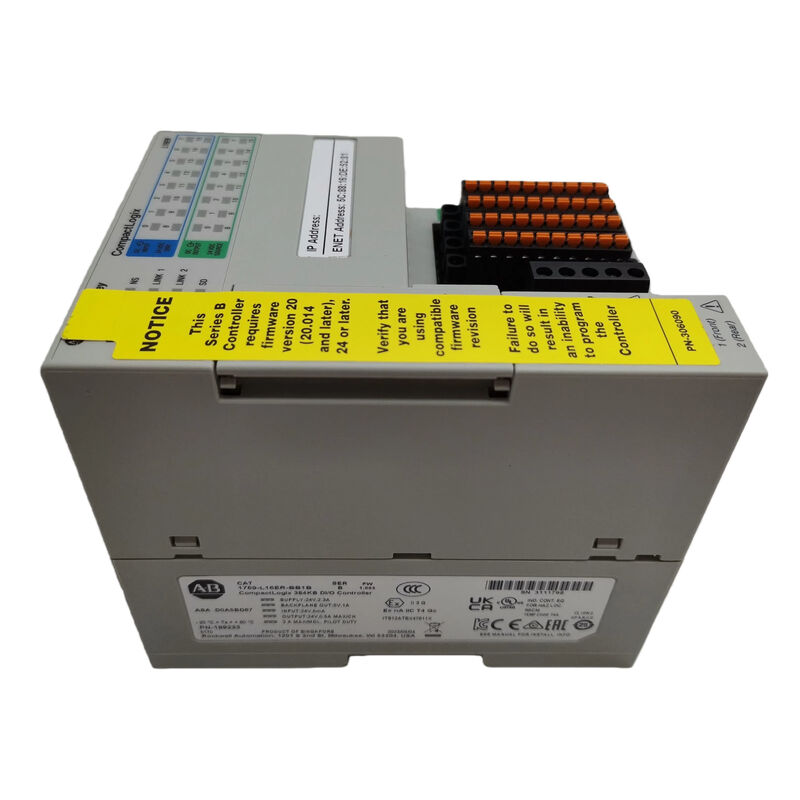

부품 번호: 1769-L16ER-BB1B
제조사: Rockwell Automation / Allen-Bradley (USA)
제품 유형: CompactLogix 5370 L1 프로그래머블 자동화 컨트롤러 (PAC)
메모리: 384 KB 사용자 메모리
1769-L16ER-BB1B는 Allen-Bradley의 CompactLogix 5370 L1 제품군의 엔트리 레벨 컨트롤러입니다. 이 컨트롤러는 전원 공급 장치, 내장 I/O 및 듀얼 EtherNet/IP 통신을 단일 컴팩트 장치에 통합한 완전한 Logix PAC입니다. Studio 5000 Logix Designer를 실행하며 ControlLogix와 동일한 네트워크 프로토콜 및 프로그래밍 환경을 공유하고, Ladder, Structured Text, Function Block, Sequential Function Chart의 네 가지 IEC 61131-3 프로그래밍 언어를 모두 지원합니다.
DLR(Device Level Ring) 기능을 갖춘 듀얼 이더넷 포트는 즉시 사용 가능한 네트워크 복원력을 제공합니다. 케이블 또는 스위치 포트 하나가 실패하면 링 토폴로지가 추가 하드웨어 없이 자동으로 통신을 재라우팅합니다. 통합 스위치를 통해 컨트롤러는 단일 IP 주소를 사용하여 두 개의 네트워크 장치에 연결할 수 있어 패널 배선을 단순화합니다.
32개의 내장 I/O 포인트(16 DI + 16 DO)와 6개의 POINT I/O 확장 슬롯을 통해 많은 중소 규모 기계 제어 애플리케이션은 외부 I/O 모듈 없이도 처리할 수 있습니다. 더 큰 I/O 요구 사항의 경우, 1734 POINT I/O 모듈은 동일한 DIN 레일에서 컨트롤러의 오른쪽에 직접 장착됩니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | 1769-L16ER-BB1B |
| 메모리 | 384 KB 사용자 |
| 내장 DI | 16 × 24V DC (싱킹) |
| 내장 DO | 16 × 24V DC (소싱) |
| 확장 | 최대 6 × 1734 POINT I/O |
| 이더넷 | 2 × EtherNet/IP (DLR) |
| USB | 1 × 프로그래밍 포트 |
| SD 카드 | 1 GB 포함 (최대 2 GB) |
| 전원 | 24V DC |
| 태스크 | 32개 (태스크당 최대 100개 프로그램) |
| CIP 연결 | 최대 256개 |
Q1: 1769-L16ER-BB1B는 CompactLogix 5370 L1로 나열되어 있습니다. L2 및 L3 제품군과 비교하면 어떻습니까?
L1은 엔트리 레벨입니다. 컴팩트한 크기, 내장 I/O 및 POINT I/O 확장이 가능합니다. L2 및 L3 제품군은 더 큰 메모리, 더 많은 I/O 확장 용량 및 더 높은 연결 수를 제공합니다. 최대 6개의 로컬 확장 모듈과 384KB 프로그램 크기를 갖춘 중소 규모 기계의 경우 L1이 올바른 선택입니다. 메모리 또는 I/O 규모 요구 사항이 L1의 한계를 초과하는 경우 L2 또는 L3을 사용하십시오.
Q2: 1769-L16ER-BB1B는 서보 제어를 위한 CIP Motion을 지원합니까?
아니요. 1769-L16ER-BB1B는 CIP Motion(통합 서보 제어)을 지원하지 않습니다. EtherNet/IP를 통한 서보 축 제어의 경우 CompactLogix 5370 L3 제품군 또는 ControlLogix가 필요합니다. L16ER-BB1B는 CIP Motion 프로토콜이 아닌 표준 I/O 및 드라이브 매개변수를 통해 모션을 제어합니다.
Q3: 이 컨트롤러를 USB 액세스 없이 이더넷을 통해 원격으로 프로그래밍할 수 있습니까?
예. 두 개의 EtherNet/IP 포트는 네트워크 연결을 통해 Studio 5000을 통한 원격 프로그래밍을 지원합니다. USB는 직접 워크벤치 프로그래밍 또는 펌웨어 업데이트를 위해 제공됩니다. 두 방법 모두 동시에 사용할 수 있습니다.
Q4: 컨트롤러는 새 제품입니다. 새 기계에 배포하기 전에 펌웨어를 업데이트해야 합니까?
예. Rockwell은 보안 패치 및 기능 개선을 위해 정기적으로 펌웨어 업데이트를 릴리스합니다. 특히 애플리케이션이 다른 Logix 컨트롤러 또는 안전 모듈과 통합될 예정인 경우, commissioning 전에 Rockwell의 제품 호환성 및 다운로드 센터(PCDC)의 현재 릴리스와 설치된 펌웨어 버전을 확인하십시오.
Q5: BB1B와 BB1C 시리즈 접미사 변형 간의 차이점은 무엇입니까?
접미사 문자(B, C)는 하드웨어 개정판을 식별합니다. 연속적인 개정판은 구성 요소 업데이트 또는 사소한 회로 개선을 통합합니다. 둘 다 동일한 CompactLogix 5370 L1 애플리케이션에 사용됩니다. 프로그램 및 구성은 개정판 간에 완전히 이식 가능합니다.
