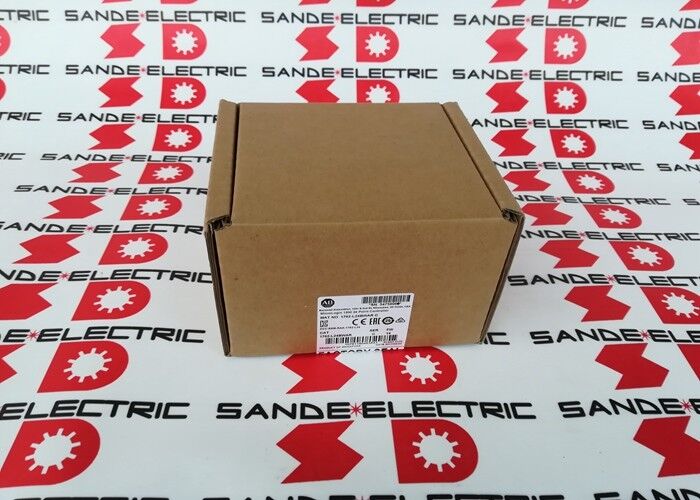

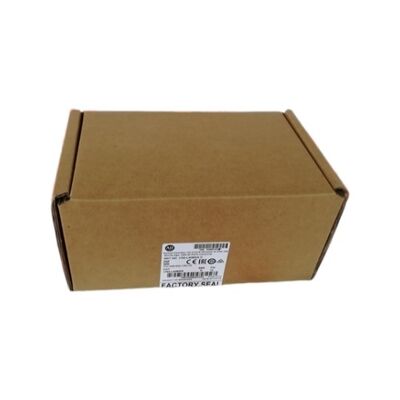

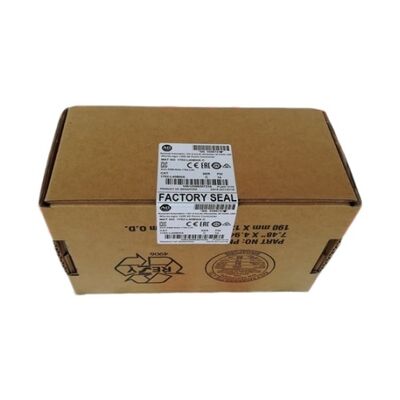

1 AB ALLEN BRADLEY 1762-L24BWAR - 공장 봉인 - 1762L24BWAR

1762-L24BWAR. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 릴레이 / 추가 HMI + 프로그래밍 포트 / 중단 2022

1762-L24BWAR 대 1762-L24BWA

1762-L24BWAR와 1762-L24BWA는 동일한 I/O 구성을 공유합니다: 14개의 입력 (10개의 표준 + 4개의 빠른) 및 10개의 릴레이 출력, 동일한 AC 전원 공급, 동일한 메모리 및 명령어 세트.기능적 차이점은 HMI 또는 프로그래밍 연결을 위한 추가 전용 포트인 "R".

표준 L24BWA는 모든 통신 필요를 충족시키는 하나의 RS-232C 포트를 제공합니다: 프로그래밍 액세스, HMI 연결, 드라이브에 Modbus RTU 및 주변 장치에 대한 ASCII.각 연결은 포트의 프로토콜 구성 전환을 요구L24BWAR는 HMI 동시 동작을 위해 두 번째 포트를 추가합니다.한 포트는 프로토콜 전환 없이 HMI 패널 링크를 유지하면서 프로그래밍 연결 또는 Modbus 드라이브 통신을 유지합니다..

For machine installations with a permanent operator panel (PanelView or similar RS-232C-connected HMI) that must stay continuously connected while the machine is operating and while a laptop connects for programme monitoring or modification, L24BWAR는 프로그래밍 케이블을 연결하기 위해 HMI를 분리할 필요가 없습니다. 두 연결은 공존합니다.

주요 사양

10 표준 + 4 빠른 입력 한 컨트롤러에서 두 신호 속도

10개의 표준 입력값은 정상 입력 필터 속도에서 반응합니다. 버튼, 제한 스위치, 광전기 센서 및 모든 전형적인 기계 염기서열 신호에 적합합니다.4개의 빠른 입력값은 고주파 펄스 신호를 캡처하는 필터 시간을 줄이고, 표준 입력값은: 고속 센서, 인코더 레퍼런스 펄스 또는 단시간 트리거 신호로부터 생산 카운터.

10개의 릴레이 출력은 전압 독립적인 필드 스위치를 제공합니다. 230VAC, 24VDC 전자기 밸브 파일럿에서 모터 시작 스핀,및 24VDC 표시등 모두 동일한 릴레이 출력 섹션에 연결됩니다. 릴레이 접촉은 PLC 공급에서 분리됩니다., 접촉 등급 내에서 전선에 연결된 전장 전압을 수용합니다.

적용 시나리오

영구적인 HMI를 갖춘 컴팩트 컨베이어:HMI 포트를 통해 연결된 고정된 운영자 터치 스크린을 가진 생산 컨베이어. 서비스 엔지니어들은 생산 중 두 번째 포트를 통해 온라인 모니터링을 위해 프로그램에 액세스합니다.운영자 디스플레이를 중단하지 않고.

코더 계산과 함께 포장 스테이션:재료의 존재, 밀폐 완료 및 컨베이어 상태를위한 10 개의 표준 입력 장치 4 개의 빠른 입력 장치는 광 전기 센서에서 고속 제품 펄스를 계산하고 인코더 참조 신호를 수용합니다.10 릴레이 출력 제어 필름 전진, 밀폐 요소, 커터, 그리고 거부 게이트.

마이크로 로직스 1200 BWAR 시스템의 유지보수 부대:L24BWAR의 듀얼 포트 기능은 동시에 HMI와 프로그래밍 연결이 필요한 기계 설계에서 지정되었습니다.직접적인 L24BWAR 대체는 재배선이나 프로토콜 재구성 없이 원래 포트 아키텍처를 보존합니다..

FAQ

Q1: 1762-L24BWA의 R 및 비 R 변종 사이의 기능적 차이점은 무엇입니까?

1762-L24BWA는 하나의 RS-232C 통신 포트를 가지고 있다. 1762-L24BWAR는 HMI 또는 프로그래밍 연결을 위해 특별히 지정된 두 번째 포트를 추가한다. The second port allows simultaneous connection of an HMI panel on one port and a programming laptop or Modbus device on the other — without requiring the machine to stop or be disconnected during programme access.

Q2: 추가 HMI/프로그래밍 포트는 어떤 프로토콜을 지원합니까?

두 포트 모두 동일한 프로토콜 세트를 지원합니다: DF1 풀 듀플렉스, DF1 반 듀플렉스, DH-485, Modbus RTU 및 ASCII. 각 프로토콜의 포트 선택은 컨트롤러의 채널 구성에서 구성됩니다..일반적으로, 하나의 포트는 프로그래밍 접근을 위해 DF1로 지정되고 다른 하나는 HMI 통신을 위해 DF1 또는 DH-485로 지정되지만, 두 프로토콜 중 어느 하나라도 포트에 할당 될 수 있습니다.

Q3: 확장 I/O가 1762-L24BWAR에 추가될 수 있나요?

네. 마이크로 로직 1200은 오른쪽 확장 포트에 연결된 1762 시리즈 확장 I/O 모듈을 지원합니다. 디지털 입력, 디지털 출력 (레레와 트랜지스터), 아날로그 I/O,그리고 RTD/열제 모듈이 있습니다.전체 확장 용량은 컨트롤러의 전력 예산에 의해 제한됩니다.

Q4: 1762-L24BWAR에는 어떤 프로그래밍 소프트웨어가 사용됩니까?

RSLogix 500는 마이크로 로직스 1200 계열의 프로그래밍 환경이다. 현대 노트북용 USB-to-serial 어댑터와 적절한 일련 케이블을 사용하여 RS-232C 포트를 통해 연결된다.RSLogix 500는 초고속 카운터 (HSC) 를 포함한 MicroLogix 1200 명령어 세트를 지원합니다., PID, 그리고 ASCII 문자열 명령어

Q5: 1762-L24BWAR는 1762-L24BWA와 동일한 프로그램과 호환됩니까?

네. I/O 주소, 명령어 집합, 메모리 조직, 프로그램 구조는 L24BWA와 L24BWAR 사이에 동일합니다.L24BWA를 위해 개발된 프로그램은 L24BWAR에서 직접 실행됩니다.유일한 차이점은 사용하려면 채널 1 통신 구성이 필요한 추가 포트입니다. 기존 채널 0 통신 구성은 변경 없이 계속됩니다.
