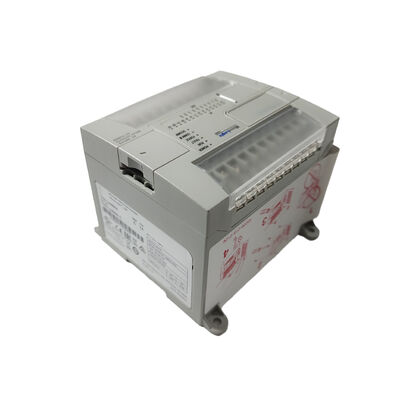

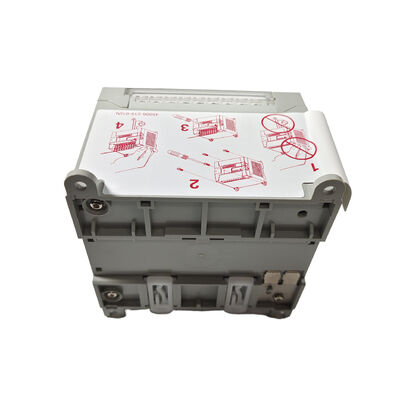

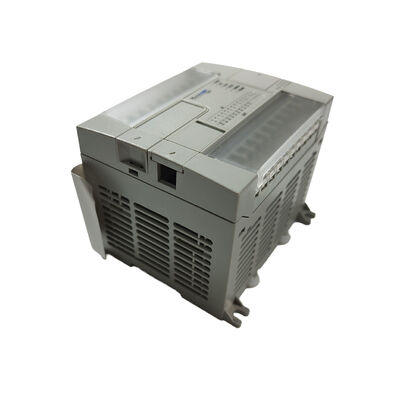

1개의 신규 밀폐된 앨런 브래들리 1762-L24BWA /C Pkg 2017 마이크로로직스 1200 컨트롤러 1762L24BWA

1762-L24BWA | MicroLogix 1200 — 120/240VAC / 14 DI(10 표준 + 4 고속) / 10 릴레이 / 6KB / RS-232C 다중 프로토콜 / 단종된 예비

14개의 입력 — 그러나 14개 모두가 동일한 것은 아닙니다

1762-L24BWA의 14개 디지털 입력은 기능적으로 서로 다른 두 그룹으로 나뉘며, 이러한 구분은 기계 설계 방식에 중요합니다.

10개의 표준 24VDC 입력:푸시버튼, 리미트 스위치, 근접 센서 및 릴레이 접점과 같은 일반 센서 신호에 대해 필터링된 표준 디지털 입력입니다. 응답 시간은 모든 일반 기계 순서 작업에 적합한 밀리초 범위입니다.

4개의 빠른 24VDC 입력:응답 시간이 훨씬 짧은 고속 입력 - 표준 입력보다 빠르게 전환되는 신호를 안정적으로 캡처할 수 있도록 설계되었습니다. 이러한 빠른 입력은 펄스 트레인 카운팅(유량계, 엔코더 펄스, 생산 카운터), 단기 트리거 신호 및 단일 PLC 스캔 주기 내에서 또는 스캔 간에 감지되어야 하는 모든 입력을 처리합니다. 분당 200펄스의 생산 카운터와 고속 리젝트 게이트 트리거가 있는 기계에서는 표준 입력이 처리할 수 없는 작업을 빠른 입력이 처리합니다.

이 10+4 분할은 우연이 아닌 설계 선택입니다. 표준 센서 입력만 필요한 기계는 빠른 입력 기능 없이 동일한 14개의 입력을 사용합니다. 느린 센서와 하나 또는 두 개의 고속 신호를 혼합하는 기계는 별도의 고속 카운터 모듈 없이 하나의 컨트롤러에서 두 가지 유형을 모두 얻습니다.

주요 사양

단일 RS-232C 포트, 4개의 프로토콜 — 하나의 포트로 모든 일반적인 요구 사항 충족

1762-L24BWA의 내장 RS-232C 포트는 단일 물리적 커넥터에서 4가지 통신 프로토콜을 지원합니다.

DF1:MicroLogix와 RSLogix 500 프로그래밍 터미널 간 또는 DF1 폴링 배열의 MicroLogix 장치 간 직접 통신을 위한 Allen-Bradley의 지점 간 직렬 프로토콜입니다.

DH-485:공유 RS-485 버스에서 여러 MicroLogix 및 SLC 컨트롤러를 연결하는 Allen-Bradley의 멀티드롭 네트워크입니다. 1762-L24BWA는 추가 통신 모듈 없이 기존 DH-485 네트워크에 연결됩니다.

모드버스 RTU:RTU 바이너리 형식의 업계 표준 Modbus 프로토콜을 사용하면 MicroLogix 1200이 타사 드라이브, 에너지 미터, 원격 I/O 및 기타 Modbus 지원 장치와 마스터 또는 슬레이브로 통신할 수 있습니다.

아스키:일반 텍스트 데이터를 보내거나 받는 바코드 리더기, 체중계, 라벨 프린터 및 기타 문자 스트림 장치를 위한 문자 모드 직렬 통신입니다.

하나의 직렬 포트에서 제공되는 이러한 프로토콜 유연성은 컨트롤러가 Modbus 드라이브에 연결하고, 바코드 판독기에서 데이터를 수신하고, 프로그래밍 랩탑에서 액세스해야 하는 실제 기계 설치에서 실질적인 이점입니다. 모두 다른 구성의 동일한 RS-232C 커넥터에서 가능합니다.

응용 시나리오

소형 포장 장비:10개의 표준 센서는 필름 웹, 제품 유무 및 씰 조 위치를 모니터링합니다. 고속 광전 센서의 제품 처리량을 계산하는 4개의 빠른 입력. 필름 진행 모터, 실러 및 공압 절단기를 제어하는 ​​10개의 릴레이 출력. Modbus RTU의 RS-232C는 턱 위치 지정을 위해 서보 드라이브와 통신합니다.

일괄 계산 기능이 있는 컨베이어:정지/시작 푸시버튼 및 안전 제한을 위한 표준 입력입니다. 컨베이어 인코더에서 제품 펄스를 계산하는 빠른 입력입니다. 컨베이어 모터 접촉기와 다이버터 게이트를 제어하는 ​​릴레이 출력입니다.

설치된 MicroLogix 1200 시스템을 위한 유지보수 예비 부품:MicroLogix 1200은 2000년대까지 소형 기계 패널에 널리 배포되었습니다. 1762-L24BWA 교체는 프로그램 수정 없이 원래 I/O 주소 맵, 빠른 입력 할당 및 RS-232C 프로토콜 구성을 복원합니다.

FAQ

Q1: 1762-L24BWA와 1762-L24BXB의 차이점은 무엇입니까?

1762-L24BWA에는 릴레이(W) 출력과 AC(A) 전원 공급 장치가 있습니다. 1762-L24BXB에는 트랜지스터(X = DC 소스) 출력과 DC 전원 공급 장치가 있습니다. 입력 및 메모리 사양은 동일합니다. 기계가 AC 공급 장치를 사용하고 부하 유연성을 위해 릴레이 출력을 선호하는 경우 BWA를 선택하십시오. 24VDC 공급 패널과 고속 트랜지스터 출력이 필요한 경우 BXB를 선택하십시오.

Q2: 1762-L24BWA에는 어떤 프로그래밍 소프트웨어가 사용됩니까?

RSLogix 500(Rockwell의 레거시 MicroLogix/SLC 500 프로그래밍 환경) 또는 Studio 5000 Logix Designer 500(RSLogix 500 기능을 포함하는 현재 패키지). 연결은 1761-CBL-PM02 또는 동등한 프로그래밍 케이블을 사용하는 RS-232C 직렬 포트를 통해 이루어지거나, DH-485 프로토콜이 사용되는 경우 1747-UIC USB-DH-485 어댑터를 사용하는 USB를 통해 이루어집니다.

Q3: 빠른 입력이 위치 측정을 위해 엔코더 펄스를 계산할 수 있습니까?

빠른 입력은 단일 채널 인코더 또는 센서로부터 고속 펄스 수를 축적할 수 있습니다. MicroLogix 1200은 HSC(고속 카운터) 명령어를 사용하여 프로그램의 빠른 입력 카운트 값을 관리합니다. 방향 감지를 통한 직교(A/B 위상) 엔코더 카운팅의 경우 MicroLogix 1200 참조 매뉴얼에서 특정 MicroLogix 1200 HSC 구성을 확인하십시오. 모든 모델이 빠른 입력 채널의 전체 직교 입력을 지원하는 것은 아닙니다.

Q4: 1762-L24BWA에 추가 I/O를 추가할 수 있습니까?

예. MicroLogix 1200은 오른쪽 확장 포트를 통해 연결된 확장 I/O 모듈(1762 시리즈)을 지원합니다. 사용 가능한 유형에는 디지털 입력, 디지털 출력(릴레이 및 트랜지스터), 아날로그 I/O 및 RTD/열전대 입력 모듈이 포함됩니다. 최대 확장은 기본 컨트롤러의 전력 예산에 따라 달라집니다.
