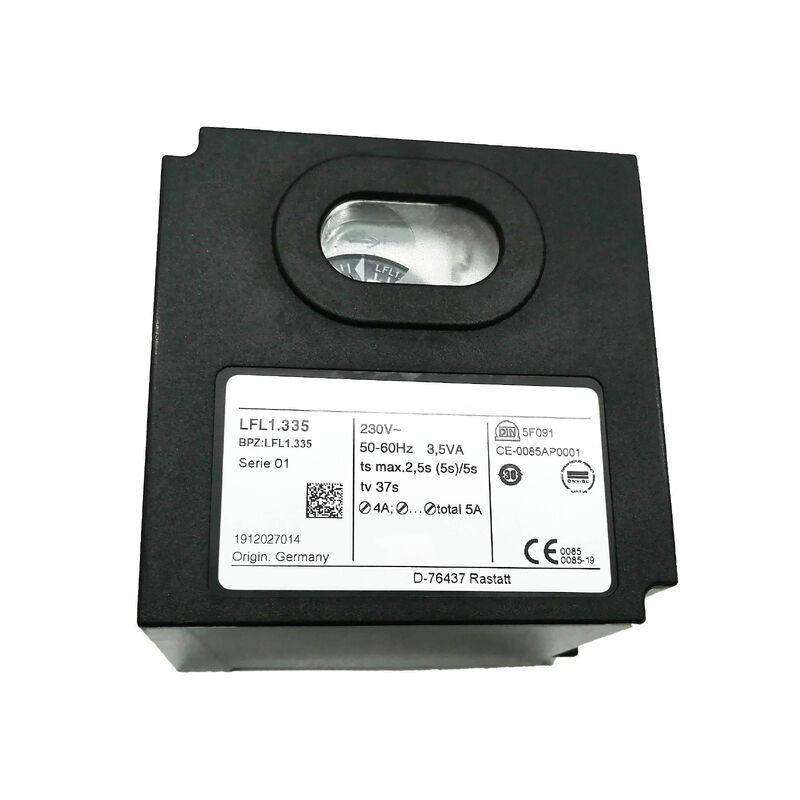

새로운 시멘스 LFL1.335 220-240V 가스 제어 상자- 보일러 프로그래머

시멘스 LFL1.335 ∙ 번너 제어 110VAC / 강제 유출 / 가스 + 오일 + 이중 연료 / 간헐 / t1=37s / TSA=2.5s / t9=5s

화염 감독, 순서, 안전 폐쇄

번러 컨트롤은 일반적인 릴레 또는 프로그래밍 가능한 컨트롤러가 아니라 연소 장비에 특별히 설계된 전용 안전 시퀀서입니다. LFL1.335는 강제 도출 연기의 전체 시작에서 종료 순서를 관리합니다: 사전 정화, 발화, 불 설정 확인, 감독 된 실행 모드 및 오류가 발생하면 안전한 잠금 반응. 이러한 기능은 정의 된 방식으로 실행되어야합니다.법적으로 요구되는 소화 안전 표준을 충족하기 위한 명령.

발표된 세 가지 시시 매개 변수는 LFL1.335의 특정 순서를 정의합니다.

t1 = 37초 ∙ 정화 전 시간:발화 시도 전에, 강제 도출 팬은 37 초 동안 작동하여 연소 방과 연소 방에서 불태운 연료 또는 가스를 씻어냅니다.이 정화 는 연료 가 풍부 한 대기가 그 불꽃 으로 인해 불타는 것 을 방지 한다37초의 사전 정화는 연기의 연소 방의 부피에 맞춘 디자인 선택입니다.

TSA = 2.5초 켜기 안전 시간 (Sicherheitszeit):방화 시도를 한 후, 불꽃은 2.5 초 이내에 감지되어야 합니다. 불꽃 탐지기가 이 창문 내에서 불꽃의 정착을 확인하지 않으면, LFL1335는 연료 밸브를 켜고 잠금합니다.2.5-초 TSA는 화염 반응이 빠른 직접 가스 발화 응용 프로그램에 적합합니다.

t9 = 5초 ∙ 정화 후의 시간:정상 종료 후, 팬이 멈추기 전에 열 교환기와 연소 제품을 제거하기 위해 팬은 5 초 동안 계속 작동합니다.

이 타이밍 값은 LFL1.335의 하드웨어에 고정되어 있으며 현장 프로그래밍이 불가능합니다.올바른 LFL1 변이를 선택하면 특정 연기에 대한 올바른 사전 정화 및 안전 시간을 선택합니다..

주요 사양

간헐적 작동 ∙ 설치에 대한 의미

'간헐적 동작'은 번너 제어 용어에서 특정한 의미를 갖습니다.연장기는 24시간 운영 기간 동안 적어도 한 번 통제된 종료 (연장기 제어의 정상적인 종료 순서) 를 거쳐야 합니다.이것은 "지속 작동"과 구별되며, 그 경우 연동기는 장기간 사이클을 하지 않고 작동합니다.

많은 산업 및 상업용 난방 시스템은 자연적으로 순환합니다. 산업용 오븐, 패키지 보일러, 공기 난방 및 출력 또는 스테이지 용량을 조절하는 공정 열 시스템.,간헐적 작동은 정상적인 작업 주기로 LFL1.335는 이에 따라 설계되었습니다. 며칠 또는 몇 주 동안 어떤 사이클 종료없이 연속적으로 작동해야 하는 연동기연속 작동을 위해 지정된 연소 장치가 올바른 사양입니다..

적용 시나리오

산업용 보일러 및 패키지 증기 발전기:사전 정화, 가스 밸브 열기, 불꽃 발화, 이온화 또는 자외선 탐지기를 통해 화염 확인, 실행 중에 조절 제어 ∼ 모두 LFL1에 의해 순서대로335.

가공 공기 온도기와 열 교환기:가뭄, 경화 또는 공정 가열을 위해 열을 공급하는 강제 도출 연장기. LFL1.335은 각 생산 팩 종료 후 안전한 시작을 보장합니다.

이중 연료 연소 시스템:가스 / 오일 전환 기능으로 연동기는 어느 연료로 작동 할 수 있습니다. LFL1.335는 어떤 연료가 활성화되었는지에 관계없이 화염을 모니터링합니다.

FAQ

Q1: LFL1.335과 LFL1.322 또는 LFL1과 같은 다른 LFL1 변종의 차이점은 무엇입니까?338?

LFL1 변종은 주로 타이밍 매개 변수인 정제 전 시간 (t1) 및 안전 시간 (TSA) 에서 차이가 있습니다. LFL1.322은 t1=12s/TSA=2s; LFL1.338은 t1=37s/TSA=5s입니다.이 시간 하드웨어에 고정되어 특정 번어에 대한 올바른 변형을 정의. 다른 타이밍으로 변형을 교체하면 귀찮은 잠금 (안전 시간 너무 짧다) 또는 연소 안전 표준을 충족하지 못합니다 (불충분한 사전 정화). 항상 정확한 LFL1과 일치하십시오.xxx 설치된 장치의 지정.

Q2: 어떤 화염 감지기가 LFL1과 호환됩니다.335?

LFL1 제품군은 시멘스 QR, QRA 및 QRC 시리즈 자외선 플레임 탐지기와 가스 플레임 감독을 위한 이온화 프로브와 호환됩니다.연기에 설치된 특정 화염 탐지 장치 유형은 LFL1의 탐지 장치 인터페이스를 결정합니다..335는 UV 탐지기 또는 이온화 입력을 사용한다. 교체하기 전에 화염 탐지 방법을 화염기의 설계 문서와 확인한다.

Q3: LFL1.335이 잠금되면 어떻게 될까요?

잠금 시, LFL1.335는 모든 연료 밸브와 발화 트랜스포머를 즉시 비전화합니다. 잠금 표시기가 켜집니다.로크아웃이 수동으로 리셋 될 때까지 번러는 다시 시작할 수 없습니다. 일반적으로 LFL1의 리셋 버튼을 누르면.335 자체 또는 원격 리셋 포인트. 이 수동 리셋 요구 사항은 의도적입니다: 그것은 운영자를 다시 시작하기 전에 원인을 인정하고 조사하도록 강요합니다.

Q4: LFL1.335 타이밍 매개 변수를 조정 할 수 있습니까?

아니. 정화 전 시간 (t1 = 37s), 안전 시간 (TSA = 2.5s), 정화 후 시간 (t9 = 5s) 은 LFL1.335의 하드웨어에 고정되어 있습니다. 그들은 외부 매개 변수 또는 스위치에 의해 조정되지 않습니다.타이밍 변경은 필요한 값과 다른 LFL1 변수를 선택해야합니다..

Q5: LFL1.335의 출처는 어디인가요?

연소 제어 전문가, HVAC 및 연소 장비 공급 업체, 산업 난방 시스템 예비 부품 유통업체.시멘스 빌딩 테크놀로지 (현 시멘스 스마트 인프라) 는 연소 제어 배급 네트워크를 통해 LFL1 제어 장치를 제공합니다.주문하기 전에 정확한 부품 번호 LFL1.335 및 110VAC 공급 버전을 확인하십시오
