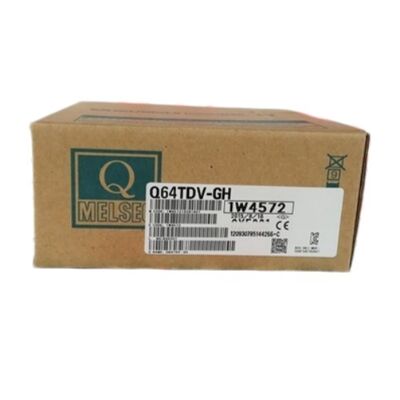

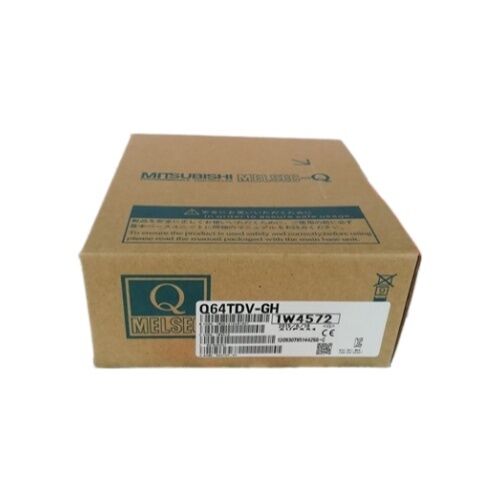

새로운 MITSUBISHI PLC 모듈 Q64TDV-GH 박스 Q64TDVGH

미쓰비시 Q64TDV-GH∙ MELSEC-Q 채널 단절 열쌍 / 마이크로 볼테지 입력 모듈 4 채널 / B R S K T E J N 유형 / ±100mV / 40ms/ch / 와이어 브레이크 / CE

하나의 모듈에서 두 가지 측정 모드

Q64TDV-GH는 같은 4채널 슬롯에서 두 가지 다른 측정 요구를 충족시킵니다.

열쌍 온도 입력:B, R, S, K, T, E, J, 또는 N의 8가지 표준 열쌍 유형 중 하나에 직접 연결됩니다. 모듈은 내부적으로 냉결절 보상 기능을 처리하므로 외부 냉결절 회로가 필요하지 않습니다.측정된 온도는 16비트 서명된 바이너리 값이 됩니다.사용 가능한 온도 범위는 열쌍 유형에 달려 있습니다: B 유형은 가장 높은 온도를 다루고 T 및 K 유형은 가장 일반적인 산업 범위를 다루고 있습니다.

마이크로전압 입력:-100 ~ + 100mV 범위의 신호를 2MΩ 또는 더 높은 입력 임피던스와 함께 측정합니다. 이것은 모듈을 열쌍 이외의 신호 유형에 개방합니다.저출력 압력 변환기, 및 다른 브릿지 또는 정밀 저전압 센서는 표준 ±10V 또는 4·20mA 아날로그 입력 모듈의 범위 이하입니다.

변환 결과 16-비트 서명 바이너리 값은 -25000에서 +25000까지, 미세한 해상도와 함께 전체 ± 100mV 범위를 포함합니다.

두 모드는 4개의 채널을 통해 병렬로 작동합니다. 채널 1은 K 열쌍을 측정할 수 있으며 채널 2는 하나의 슬롯에 있는 하나의 모듈에서 로드 셀 마이크로 전압 신호를 읽습니다.

주요 사양

채널 대 채널 격리 - 왜 중요 합니까?

Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentialsQ64TDV-GH는 각 채널을 다른 모든 채널에서

산업 온도 측정 설비에서는 서로 다른 열쌍이 서로 다른 금속 구조에 물리적으로 고정되어 있습니다.모터 하우징 각기 다른 지구 잠재력을 가질 수 있습니다.채널 격리 없이, 이 구조들 사이의 잠재적 차이들은 신호에 공통 모드 간섭으로 나타난다. 채널 간 격리에서는,각 채널의 측정은 전기적으로 독립적입니다., 그래서 열쌍 부착점 사이의 잠재적 차이는 인접 채널 판독을 손상시키지 않습니다.

같은 원칙은 다점 부하 모니터링에서 스트레인지 미터에서 미세 전압 측정에 적용됩니다. 각 브릿지 회로는 기계 구조의 다른 토지 지점을 참조 할 수 있습니다.

적용 시나리오

오븐 구역 온도 조절:Q64TDV-GH에 연결된 네 개의 K형 열쌍이 분리 된 난방 구역을 모니터링합니다. 채널 격리로는 온도 측정 오류로 표시되는 크로스존 지상 루프가 발생하지 않습니다.가닥 끊기 감지 경고가 어떤 센서 연결이 프로세스 중간에 실패하면.

다점 스트레스/부하 모니터링:4개의 프레스 툴링 스테이션에 있는 로드 셀을 마이크로 볼테지 신호 (± 100mV 범위) 로 측정합니다.채널 격리 측정 회로에 기계적 크로스 스톡이 개별 부하 판독을 손상시키는 것을 방지합니다.

혼합 열쌍과 마이크로 전압:두 개의 채널에서 열쌍 입력을 읽는다 (과정 온도); 두 개의 채널에서 저출력 압력 변환기를 읽는다 (± 50mV 출력).한 모듈은 추가 하드웨어 없이 동시에 두 센서 유형을 처리합니다..

FAQ

Q1: Q64TDV-GH와 Q64TD의 차이점은 무엇입니까?

둘 다 4채널 채널 격리된 MELSEC-Q 열쌍 입력 모듈이며 동일한 열쌍 유형 커버리지입니다.Q64TDV-GH는 Q64TDD가 가지고 있지 않은 마이크로 전압 입력 기능 (통로당 ± 100mV) 을 추가합니다.. GH는 또한 -25000에서 +25000 범위에서 16-비트 서명 바이너리 출력으로 더 높은 정확성 마이크로 전압 측정을 지원합니다. Q64TDV-GH를 선택하면 마이크로 전압 신호 (부하 셀,압력 측정 장치) 는 열 쌍과 함께 측정되어야 합니다., 또는 마이크로 전압 입력이 유일한 요구 사항이 될 때.

Q2: Q64TDV-GH에서 차가운 접합 상환은 어떻게 처리됩니까?

모듈은 모듈의 열쌍 연결 단말기의 온도를 지속적으로 모니터링하는 내부 냉결 보상 채널을 포함합니다.모든 열쌍 측정 계산은 자동으로 올바른 측정 온도 값을 생성하기 위해 이 보상 적용표준 열쌍 배선으로 모듈을 사용할 때 외부 냉결 참조 또는 보상 회로가 필요하지 않습니다.콜드 융합 보상 은 열쌍 입력 모드 의 채널 에만 적용 됩니다., 마이크로 전압 입력 모드 채널에 없습니다.

Q3: 개별 채널이 독립적으로 열쌍과 마이크로 전압 입력 모드 사이를 전환 할 수 있습니까?

네. 각 채널은 GX 개발자 또는 GX 작업2의 지능형 기능 모듈 스위치 설정을 사용하여 열쌍 또는 마이크로 전압 입력을 위해 독립적으로 구성됩니다.스위치 설정은 채널별로 입력 유형을 할당마이크로 전압 입력을 위해 구성된 채널은 차가운 연결 보상 또는 열쌍 선형화를 수행하지 않습니다. 그것은 원시 ± 100mV 신호를 ± 25000 디지털 값으로보고합니다.

Q4: 입력 전압이 ±100mV를 초과하면 Q64TDV-GH의 출력 값은 어떻게 될까요?

모듈의 지정된 입력 범위는 ±100mV이며 절대 최대 보호량은 ±5V입니다. ±5V 이내의 신호는 모듈을 손상시키지 않습니다.그러나 ±100mV 이상의 측정은 디지털 출력 범위의 상부 또는 하부 경계 (±25000) 에서 보고됩니다.±5V를 초과하는 신호는 입력 회로에 하드웨어 손상을 일으킬 수 있습니다. 장애 조건에서 필드 신호가 ±100mV를 초과 할 수 있는 경우 적절한 신호 조건화 또는 보호를 사용하십시오.

Q5: 한 MELSEC-Q 시스템에 Q64TDV-GH 모듈이 몇 개 설치될 수 있습니까?

Q64TDV-GH는 Q CPU의 I/O 할당에서 16개의 I/O 포인트를 차지하고 있으며 하나의 특수 I/O 단위로 간주된다. MELSEC-Q 시스템은 동일한 유형의 최대 10개의 특수 I/O 단위를 허용한다 (단위 번호 0 ∼ 9).최대 10개의 Q64TDV-GH 모듈이 하나의 Q 시스템에서 공존할 수 있습니다., 시스템 구성의 전체 전력 공급 예산에 따라 최대 40개의 고립 된 열 쌍 또는 마이크로 전압 측정 채널을 제공합니다.
