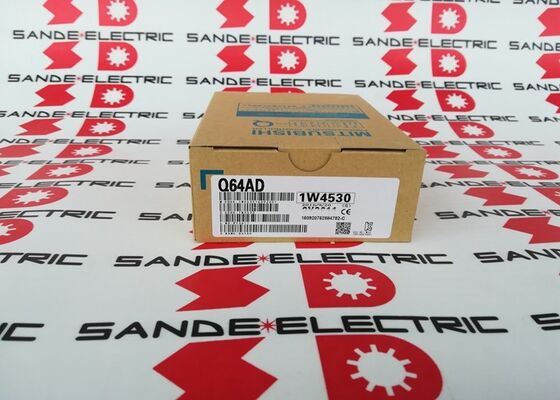

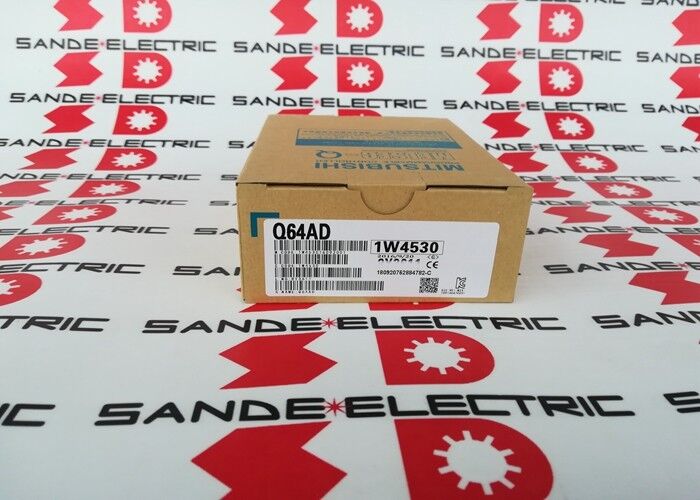

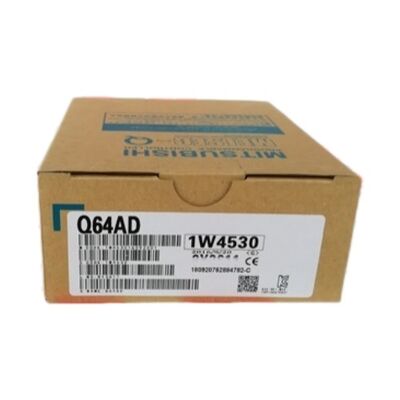

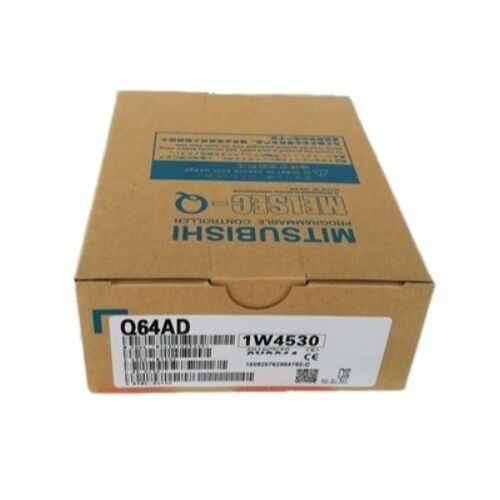

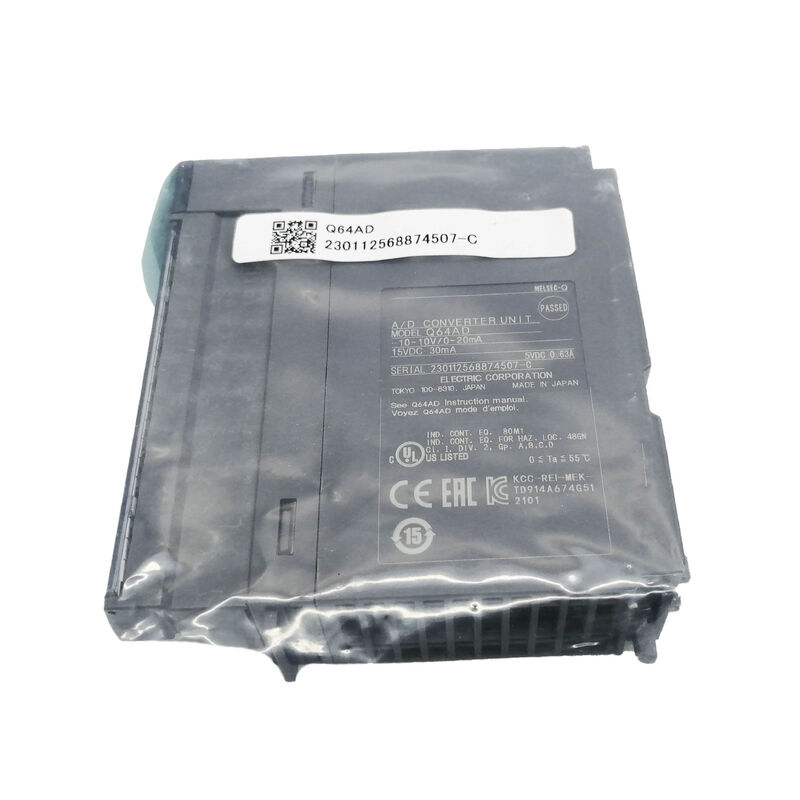

신규 미쓰비시 모듈 Q64AD

미쓰비시 Q64AD. MELSEC-Q 시리즈 4채널 아날로그-디지털 변환기 모듈 전압 및 전류 입력, 16-비트 해상도, 80μs/채널, EEPROM, 내장 격리

부문 번호:Q64AD

제조사:미쓰비시 일렉트릭 코퍼레이션 (일본)

제품 라인:MELSEC-Q 시리즈 ‧ 아날로그 I/O 모듈

LED 표시기:RUN (정상/경비견 오류), ERROR (실점 상태)

구성 도구:GX 컨피구레이터-AD (또는 GX 워크스2 지능형 기능 모듈 도구)

호환되는 CPU:Q 모드에서 작동하는 모든 MELSEC-Q CPU 모듈

상태:액티브 제품 (MELSEC-Q 플랫폼)

응용 프로그램:프로세스 변수 획득, 흐름 및 압력 측정, 온도 송신기 입력, PID 제어, 인버터 속도 피드백, 멀티 센서 데이터 로깅

전반적인 설명

의미쓰비시 Q64ADMELSEC-Q 플랫폼의 아날로그 모듈 라인업에 있는 일반용 고해상도4채널 A/D 컨버터 (전압 및 전류), 일반적으로 사용되는 모든 스판을 통해) 하나의 컴팩트 슬롯에.

프로세스 제어 애플리케이션, 상태 모니터링 및 Q 시리즈 PLC에 구축된 폐쇄 루프 피드백 시스템Q64AD는 CPU의 프로그램이 실제 세계 측정 변수와 함께 작업하는 데 필요한 아날로그 입력 인프라를 제공합니다..

MELSEC-Q의 슬롯 기반 백플레인 아키텍처는 아날로그 입력 기능을 추가하는 것이 슬롯을 선택하고 모듈을 삽입하고 엔지니어링 소프트웨어를 통해 구성하는 문제라는 것을 의미합니다.

전선에 별도의 전원 공급 장치가 없습니다. 협상할 DIN 레일 위치도 없습니다.그리고 통신 케이블이 실행되지 않습니다. 모듈은 내부 회로에 대한 5V 배후 플레인의 논리 공급을 받아 아날로그 부분에 대한 단말 블록에서 24V DC를 끌어냅니다..

Q64AD는 27입니다.4mm 슬롯 너비는 충분히 좁게 유지되어 12 슬롯 Q 시리즈 기본 단위가 관리할 수 없을 정도로 큰 패널이되지 않고 아날로그 및 디지털 모듈의 상당한 혼합을 수용 할 수 있습니다..

프로세스 센서와 관련된 엔지니어들이 가장 신경쓰는 것은 신호의 무결성과 반복성입니다. CPU가 읽는 디지털 값이 실제로 물리적 측정과 일치한다는 것입니다.하루하루, 주변 온도 변화나 전원 켜기/폐기 주기로 인한 변동 없이

Q64AD는 이것을 직접적으로 해결합니다: 16비트 변환 해상도는 각 입력 범위에서 65,536 개의 양량화 수준을 제공합니다 (예를 들어 ±10V 범위에서 계산 당 약 0.30mV),그 EEPROM은 배터리 백업 없이 전력 사이클을 견딜 수 있도록 캘리브레이트 오프셋과 이득 값을 비휘발성으로 저장합니다., 그리고 입력 단말기와 뒷면 버스 사이의 광 결합 장치 고립은 지상 루프 전류가 측정을 손상시키는 것을 방지합니다.

주요 사양

입력 범위 선택 채널별 구성

Q64AD의 네 개의 채널 각각은 다른 채널과 독립적으로 자신의 입력 범위를 할당 할 수 있습니다.

기계 설치는 ± 10V 압력 송신기를 채널 1에 연결할 수 있고, 4 ∼ 20mA 흐름 센서를 채널 2에 연결할 수 있으며, 0 ∼ 10V 위치 피드백을 채널 3에 연결할 수 있습니다.그리고 1V 5V 온도 송신기 4 채널에 모두 동시에 같은 모듈에서 각각의 범위에서 작동.

범위 할당은 GX 개발자 또는 GX 작업2의 지능형 함수 모듈 스위치 설정에서 수행됩니다.모듈의 내부 범위 레지스터는 설정을 저장하고 각 채널에 대한 올바른 변환 특성을 적용합니다..

The I/O conversion characteristic is a straight line through the offset value (the analog input value that produces a digital output of 0) and the gain value (the analog input value that produces the maximum digital output).

Both values are adjustable to trim the conversion for the specific sensor's actual output characteristics — a factory calibration that accounts for sensor-to-sensor variation without requiring the Q64AD itself to be adjusted.

EEPROM 저장장치는 배터리 백업 없이도 시동 중에 세트된 캘리브레이션 데이터가 유지되도록 합니다.

전원을 켜면 the Q64AD reads its stored offset and gain values from EEPROM and begins converting immediately with the calibrated characteristics — a practical benefit for installations where battery replacement schedules are difficult to maintain또는 모듈이 기계 유지보수 도중 반복적으로 꺼지고 다시 시작될 수 있는 경우

변환 속도 및 평균

활성 채널당 80μs에서 Q64AD는 빠르게 변환합니다. 전체 4채널 스캔은 320μs에 완료되며, 전형적인 Q 시리즈 CPU 스캔 사이클이 종료되기 전에 네 개의 버퍼 메모리 값을 모두 갱신합니다.

이 속도는 Q64AD가 실시간으로 비교적 빠른 프로세스 변수를 추적하고 각 스캔에서 현재 측정으로 CPU 프로그램을 공급 할 수 있습니다.

아날로그 신호가 가시적인 측정 jitter를 생성하는 전기 소음을 포함하는 애플리케이션에서또는 본질적으로 소음 신호 출처 Q64AD의 디지털 평균화 기능은 보고 값을 부드럽게합니다.

평균은 각 채널에 개별적으로 설정할 수 있습니다.시간 기반 평균 (특정 밀리초 수에 대한 평균) 또는 계산 기반 평균 (특정 수에 대한 평균) 을 선택합니다..

평균 값은 CPU가 버퍼 메모리에서 읽는 값입니다. 모듈은 내부에서 80μs로 변환을 계속하고 평균 계산을 위해 샘플을 축적합니다.이것은 기본적인 변환 하드웨어를 느리게하지 않고 소음을 제거.

버퍼 메모리 인터페이스 CPU가 변환 값을 읽는 방법

The Q64AD communicates with the CPU through buffer memory — a dedicated memory area inside the module accessed by the CPU using the FROM/TO instructions (or the intelligent function module direct access device in GX Works2 structured programs).

주요 버퍼 메모리 영역은 CH□ 디지털 출력 값 (각 채널의 현재 A/D 변환 결과), CH□ 평균화 활성화/실용, CH□ 오프셋/이득 값 및 오류 상태 레지스터입니다.

CPU는 사다리 프로그램에서 버퍼 메모리 주소에서 채널의 변환 된 디지털 값을 읽고, 일반적으로 추가 처리를 위해 데이터 레지스터에 저장합니다.,설정점과 비교하거나 PID 루프에서 사용하거나 데이터 레코더로 로그링하는 경우

변환은 Q64AD 내부에서 CPU가 버퍼 메모리를 읽는지 여부에 관계없이 지속적으로 이루어집니다.버퍼 메모리는 다음 변환에 의해 덮여질 때까지 가장 최근에 완료 된 변환 결과를 단순히 유지합니다..

FAQ

Q1: Q64AD는 16개의 I/O 포인트를 차지한다. 이것은 Q 시리즈 CPU의 사용 가능한 디스크리트 I/O 수에 영향을 미치는가?

예. Q64AD 같은 지능형 기능 모듈은 CPU의 I/O 지도에 정의된 수의 I/O 포인트를 차지합니다. 비록 분리된 입력 또는 출력 모듈이 아니더라도요.

The 16-point allocation is used for the module's own data exchange signals — operating condition signals and control signals — but these 16 points do not correspond to physical input or output terminals.

실제 아날로그 변환 값은 모듈의 버퍼 메모리에 액세스하는 FROM 명령어를 통해 읽으며 I/O 지도를 통해 읽지 않습니다.

16개의 I/O 포인트 할당은 시스템의 전체 I/O 포인트 수에 포함되어야 합니다. 각 Q 시리즈 기본 단위는 정의된 최대 I/O 포인트 용량을 가지고 있기 때문입니다.

Q2: 입력 전압이 최대 정형 ± 15V를 초과하면 어떻게 될까요? 모듈이 손상 될까요?

Q64AD의 입력 회로에는 입력 전압에 대해 ±15V까지의 입력 전압과 입력 전류에 대해 ±30mA까지의 입력 전압에 대한 보호가 포함되어 있습니다.

이 한계 내의 신호는 모듈을 손상시키지 않습니다. 이 한계를 잠시 초과하는 신호는 케이블 단절, 지상 결함,또는 근처의 스위치 장비는 일시적 이벤트 중에 변환 오류를 일으킬 수 있지만 초과가 짧고 절대 최대 등급 내에서 하드웨어를 손상시키지 않아야합니다..

이러한 수준을 훨씬 넘는 지속적인 전압 또는 입력 단말기에 전원 AC의 직접 연결은 입력 회로에 손상을 줄 것입니다.

포토커플러 격리는 아날로그 입력 회로가 손상되었을 경우에도 배면과 CPU를 손상으로부터 보호합니다.

Q3: Q64AD 모듈은 현장에서 캘리브레이를 할 수 있습니까? 어떻게 할 수 있습니까?

Q64AD의 오프셋 및 이득 값은 지능형 기능 모듈 스위치 설정 및 GX 구성자-AD가 지원하는 오프셋/ 이득 설정 모드를 통해 현장에서 조정할 수 있습니다.

오프셋/가이프 설정 모드 (버퍼 메모리를 통해 입력 활성화) the engineer applies known reference voltages or currents to the input terminal and writes the corresponding target digital value to the module — the module calculates the correction factor and stores it in EEPROM.

이 절차는 Q64AD의 변환을 연결된 센서의 특성에 맞추어 센서에서 센서 변동, 케이블 전압 하락,또는 설비의 기준 전압의 가벼운 차이.

Q4: 하나의 Q 시리즈 시스템에 Q64AD 모듈이 몇 개 설치될 수 있습니까?

Q64AD 모듈의 수는 모듈 유형 자체에 의해 엄격하게 제한되지 않지만 전체 I/O 포인트 용량과 기본 단위 슬롯 수에 의해 제한됩니다.

표준 Q 시리즈 시스템은 확장 기단 케이블을 통해 연결된 여러 기기 단위에서 최대 64 슬롯을 지원합니다.

각 Q64AD는 1개의 슬롯 (27.4mm 너비) 및 16개의 I/O 포인트를 차지한다.

64개의 슬롯을 가진 시스템은 이론적으로 64개의 Q64AD 모듈을 지원하며, 256개의 아날로그 입력 채널을 제공합니다.그리고 다른 모듈 유형과의 혼합은 실제 수를 결정합니다..

Q5: Q64AD는 각 채널에 대한 평균을 지원합니까? 아니면 모든 채널에 동시에 평균을 적용합니까?

평균은 각 채널에 따라 구성할 수 있습니다.

각 채널은 버퍼 메모리에 자체 평균 설정이 활성화/실용되고 평균 설정이 있습니다. 채널 1은 50ms 시간 기반 평균을 활성화 할 수 있으며 채널 2는 평균 없이 실행됩니다.채널 3에서는 10개의 샘플을 계산한 평균을 사용합니다., 채널 4도 평균이 없습니다.

이 채널 독립성은 모듈이 더 빠르게 변화하는 채널의 반응성을 손상시키지 않고 각 신호의 특성에 최적화 할 수 있습니다.
