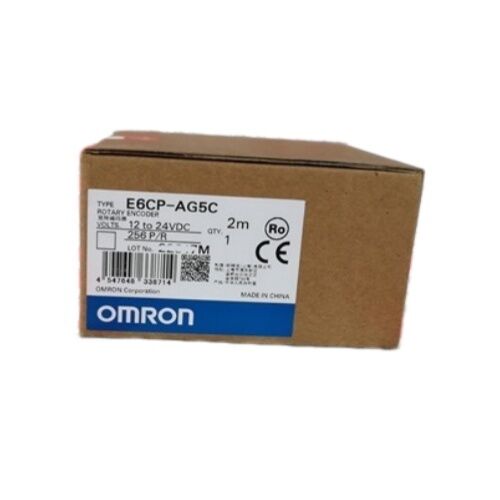

OMRON E6CP-AG5C 로터리 인코더

절대적인 8비트 회색 코드 256 PPR 50mm 하우징 1224 VDC H8PS 카메라 위치기 호환

당신 의 위치 에서 시작 되는 각 조절

점진적 인코더는 기준점으로부터 펄스를 계산합니다. 절대적 인코더는 단순히 당신이 어디에 있는지 알려줍니다. 그 구별은 매번 중요한 것입니다.또는 계획된 종료 후 재개 ∙ E6CP-AG5C는 전원을 받는 첫 순간부터 고유의 각 위치 코드를 출력합니다, 도밍 사이클, 참조 실행, 대기 없이.

OMRON의 E6CP-A 시리즈의 일부 이 컴팩트 절대 회전 인코더는 회전당 256 위치에서 8비트 회색 코드 출력을 제공합니다일반 산업 자동화 작업의 전체 범위에서 각 위치 모니터링가벼운 ABS 가구, 50mm 지름의 발자국,그리고 OMRON의 H8PS 캠 포지셔너와 직접 호환성 때문에 수년 동안 자동화 제어 패널과 기계 타이밍 시스템에서 표준 참조.

기술 사양

회색 코드 출력: 오류 없이 정확성

표준 바이너리 출력은 특정 카운트 전환에서 동시에 여러 비트를 변경하여 출력이 잘못 읽힐 수있는 짧은 창문을 만듭니다.회색 코드는 어떤 단계에서도 하나의 비트만 변경되도록 함으로써 이것을 제거합니다..

각도 기반 기계 타이밍 및 캠 제어 애플리케이션의 경우, 그 단일 비트 변경 속성은 기계의 잘못된 동작을 유발할 수 있는 잘못된 위치 판독의 위험을 직접적으로 감소시킵니다.E6CP-AG5C의 8비트 그레이 출력은 256개의 명확한, 하나의 완전한 회전에서 연속적인 각 위치, 각각의 고유 코드가 정상적인 작동 중에 이웃과 혼동 할 수 없습니다.

광학 시스템: 브러쉬 없이 오류가 적다

오래된 각 위치 센서는 붓 접촉을 사용했습니다. 마모, 전기 소음을 발생시키고, 접촉 저항이 온도와 함께 이동함에 따라 출력 변이를 일으키는 기계적 요소. The E6CP-AG5C uses an optical sensing system that eliminates brush noise entirely and keeps output accuracy stable across its full –10°C to +55°C operating temperature range without requiring temperature compensation.

이것은 센서가 열원 근처에 있고, 일일 온도 변동이 많거나, 지속적으로 작동하는 환경에서 중요합니다.브러쉬리스 광학 시스템은 또한 신호 경로에서 착용 접촉 부품을 가지고 있지 않습니다, 이는 고 사이클 응용 프로그램에서 서비스 수명에 직접적으로 기여합니다.

H8PS 캠 포지셔너: 이 연결을 위한 설계

OMRON의 H8PS는 전용 캠 포지셔너 컨트롤러입니다. 코더의 각 위치 출력을 모니터링하고 정확하게 정의된 각 위치에서 출력을 유발하는 장치입니다.기계적 캄 드럼의 기능을 완전히 프로그래밍 가능한, 쉽게 재구성 가능한 형태.

E6CP-AG5C는 OMRON에 의해 H8PS와 함께 사용할 수 있는 인코더로 지정되어 있으며, 이 인코더의 -C 후속 변종에는 직접 H8PS 인터페이스를 위해 특별히 설계된 커넥터가 포함되어 있습니다.조합은 높은 정확도로 다양한 자동 기계의 작동 시기를 감지, according to OMRON's official product documentation — covering applications from packaging machinery cycle control to press and stamping timing to any process where multiple output events need to occur at defined angular positions within a rotation cycle.

H8PS를 사용하지 않는 시스템에서는 표준 E6CP-AG5C (예선 케이블, 커넥터 없이) 가 개방된 컬렉터 출력에서 8비트 평행 회색 코드를 읽을 수 있는 모든 컨트롤러에 연결된다.

와이어 색상 및 출력 할당

E6CP-AG5C는 OMRON의 공식 데이터 시트에 따라 다음과 같은 출력 할당과 함께 색상 코딩 된 전접 케이블을 사용합니다.

중요:코더 출력을 읽기 전에 적어도 1초 전원을 켜면 됩니다. OMRON의 문헌은 코더가 전력 적용 후 첫 번째 초 동안 잘못된 펄스를 출력할 수 있다고 명시합니다.

이 인코더가 사용되는 곳

E6CP-AG5C의 절대 출력, 컴팩트 50mm 하우징, 그리고 간단한 평행 회색 코드 인터페이스의 조합은 다양한 각 위치 감지 작업에 적합합니다:

• 캄 포지셔너 시스템∙ 프로그래밍 가능한 기계 타이밍 컨트롤을 위해 OMRON H8PS와 직접 결합
• 포장 기계필름 등록, 라벨 위치, 컨테이너 각도에 대한 충전 시간
• 인덱싱 및 회전 테이블각 지표역에서 절대 위치 확인
• 압축 및 스탬핑 장비정해진 각도에서 램 위치 모니터링 및 출력 트리거
• 컨베이어 타이밍 시스템시클 동기화를 위한 드라이브 샤프트의 각 위치
• 일반용 각 조절기- 256단계 절대 위치 참조가 적용에 충분할 때

자주 묻는 질문

Q1: E6CP-AG5C와 E6CP-AG5C-C의 차이는 무엇입니까?

코어 인코더는 동일합니다. 같은 8비트 그레이 코드 출력, 같은 전기 사양, 같은 50mm 하우징.-C 후자는 OMRON H8PS 캠 포지셔너에 직접 연결하도록 특별히 설계된 커넥터 종착 버전을 나타냅니다.. 표준 E6CP-AG5C는 H8PS 또는 사용자 정의 인터페이스에 연결되는지 여부에 따라 선택하십시오..

Q2: 이 인코더는 전력 손실 후 위치 판독을 유지할 수 있습니까?

네, 절대적 인 코더이기 때문에 E6CP-AG5C는 내부 광 디스크 패턴에 따라 각 샤프트 각도에 고유한 코드를 출력합니다.그리고 저장된 데이터를 잃지 않습니다.. 전력을 제거, 어떤 위치에 샤프트 회전, 전력을 복원: 인코더는 즉시 올바른 그레이 코드를 출력 샤프트가 지금 어디에 위치하고 있는지, 어떤 초기화 순서가 필요하지 않습니다.

Q3: 왜 최대 회전 속도는 1,000 RPM에 불과할까요?

1,000 RPM 제한은 8 비트 병렬 출력 및 개방 수집기 출력의 최대 5 kHz 전환 주파수의 조합을 반영합니다.출력 전환은 대략 4초고속 애플리케이션을 위해, OMRON은 추가적인 초고속 출력으로 다른 인코더 가족을 제공합니다.캄 위치 및 기계 타이밍 애플리케이션을 위해 E6CP-AG5C는, 회전 속도는 거의 1000 RPM에 접근하지 않습니다.

Q4: E6CP-AG5C는 절단 액체 또는 세척이있는 환경에서 사용할 수 있습니까?

IP50 등급은 먼지 침입에 대한 보호만 제공 합니다. 그것은 물 보호 제공 하지 않습니다. E6CP-AG5C는 냉각 액체에 직접 노출, 세척 지역,또는 추가적인 기계적 보호 장치 없이 야외 설치물 저항이 필요한 애플리케이션에서는 OMRON의 E6C3-A 시리즈 (IP65 등급) 가 적절한 대안입니다.E6CP-AG5C는 스프래치와 습기가 중요한 요소가 아닌 제어판 설치 또는 보호 된 기계 위치에 설계되었습니다..

Q5: 수신 컨트롤러에 연결하려면 몇 개의 출력 전선이 필요합니까?

E6CP-AG5C는 8개의 신호 출력 전선 (8비트 병렬 출력) 과 2개의 전력 전선 (충전 전선 및 일반 전선) 을 가지고 있으며, 총 10개의 전선을 제공합니다.수신 컨트롤러 또는 PLC는 8 개의 디지털 입력 채널을 필요로, sinking) 신호는 전체 8비트 위치 단어를 캡처합니다. 예를 들어, 16비트 해상도에 대해 4비트만 필요한 경우, 낮은 순위의 출력은 단순히 연결되지 않고 남겨질 수 있습니다.그리고 연결된 비트는 여전히 연결된 채널에 대한 유효한 회색 코드 출력을 제공.
