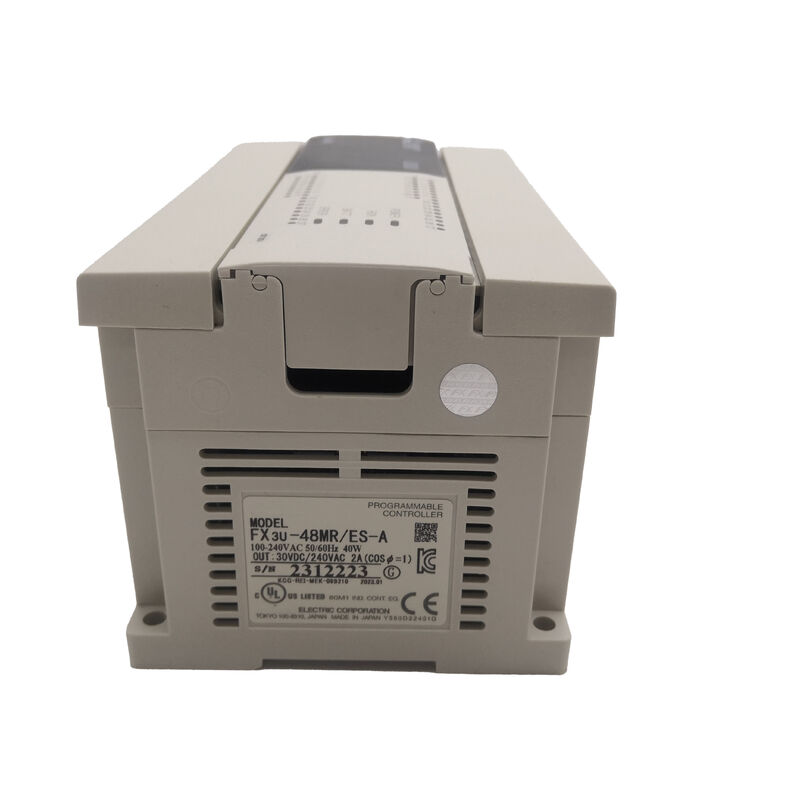

미쓰비시 PLC FX3U-48MR/ES-A FX3U48MRESA NEW

미쓰비시 FX3U-48MR/ES-A PLC 메인 유닛 | 48 I/O 릴레이 출력 컴팩트 컨트롤러

제품 개요

미쓰비시 FX3U-48MR/ES-A 는 안정적인 제어, 유연한 확장성 및 안정적인 릴레이 출력 성능을 요구하는 산업 자동화 시스템을 위해 설계된 컴팩트하면서도 매우 유능한 PLC 메인 유닛입니다. 검증된 MELSEC-F FX3U 시리즈 의 일부인 이 컨트롤러는 기계 제어, 포장 장비, 컨베이어, 조립 시스템 및 신뢰성과 실용적인 통합이 중요한 광범위한 공장 자동화 응용 분야에 적합합니다.

처리 속도, 온보드 I/O 및 시스템 확장성의 강력한 균형을 필요로 하는 사용자를 위해 제작된 이 모델은 24개의 디지털 입력과 24개의 릴레이 출력 을 컴팩트한 하우징에 통합하는 동시에 확장 모듈 및 원격 I/O 구성을 통해 더 넓은 시스템 성장을 지원합니다. 새로운 설치 및 기존 미쓰비시 자동화 환경에서의 교체 프로젝트 모두에 훌륭한 선택입니다.

기술 데이터

성능 및 응용 분야

FX3U-48MR/ES-A는 기본 스위칭 로직 이상의 기능을 필요로 하는 사용자를 위해 설계되었습니다. 64K 스텝의 프로그램 메모리, 빠른 명령어 실행 및 확장 가능한 I/O 아키텍처를 통해 응답성 있는 제어와 시스템 확장을 위한 공간을 요구하는 응용 분야에 적합합니다. 실제적으로 이는 단순한 기계 시퀀싱뿐만 아니라 타이머, 카운터, 통신 및 분산 제어 레이아웃을 포함하는 보다 고급 자동화 작업을 지원할 수 있음을 의미합니다.

이 모델의 릴레이 출력 설계 는 혼합 부하 유형이 포함되거나 사용자가 기계 제어 회로에서 릴레이 스위칭의 다양성을 선호하는 응용 분야에 특히 유용합니다. 동시에 내장된 광범위한 센서 호환성을 위한 은 산업용 패널에서 사용되는 일반적인 센서 배선 배열에 대한 유연성을 제공합니다.

이 모델은 일반적으로 다음 용도로 사용됩니다:

• 포장 기계

• 자재 취급 시스템

• 컨베이어 및 분류 장비

• 조립 및 검사 스테이션

• 범용 공장 자동화 제어반

• 미쓰비시 PLC 시스템의 레트로핏 및 교체 프로젝트

컴팩트한 풋프린트는 캐비닛 공간이 제한된 경우에도 도움이 되며, FX3U 플랫폼의 확장성은 설계 프로세스 초기에 핵심 제어 아키텍처를 변경하지 않고도 기계를 쉽게 확장할 수 있도록 합니다.

주요 특징

• 산업 자동화를 위한 컴팩트한 미쓰비시 FX3U PLC 메인 유닛48개의 총 I/O 포인트

• 24개의 릴레이 출력 과 최대 384개의 로컬 및 원격 I/O 포인트 을 결합하여 총

• 유연한 설치 환경을 위한24 V DC 싱크/소스 입력

• 광범위한 센서 호환성을 위한64K 스텝 프로그램 메모리

• 복잡한 제어 로직을 위한로컬 및 원격 구성을 통해 최대

• 384개의 I/O 포인트를 지원하는 확장 가능한 아키텍처빠른 처리 속도

• 0.065 μs 기본 명령어 속도내장

• RS-422 통신 및 최대 384개의 로컬 및 원격 I/O 포인트제어 캐비닛 통합, 교체 및 기계 업그레이드에 적합

• FX3U-48MR/ES-A를 선택하는 이유

많은 구매자에게 이 PLC의 가치는 균형에 있습니다. 엔트리 레벨 컴팩트 컨트롤러보다 더 많은 기능을 제공하면서도 일상적인 산업용으로 사용하기에 충분히 간단합니다. 온보드 I/O 수는 실용적이고, 릴레이 출력은 다용도이며, 플랫폼은 향후 기계 변경을 완전히 재설계하지 않고도 지원할 수 있을 만큼 확장 가능합니다.

이는 FX3U-48MR/ES-A를 실제 생산 요구 사항을 처리하면서도 익숙하고 서비스 가능하며 기존 미쓰비시 기반 시스템에 쉽게 통합할 수 있는 컨트롤러를 필요로 하는 기계 제작자, 유지 보수 팀 및 부품 구매자에게 강력한 옵션으로 만듭니다.

자주 묻는 질문

Q1: 미쓰비시 FX3U-48MR/ES-A는 어떤 종류의 PLC인가요?

A:

예, 특히 이미 미쓰비시 FX 시리즈 PLC를 기반으로 구축된 시스템에서 교체, 레트로핏 및 제어 패널 업그레이드 프로젝트에 강력한 선택이 되는 경우가 많습니다. 컴팩트한 크기, 릴레이 출력, AC 전원 입력, 확장 가능한 아키텍처 및 확립된 FX3U 플랫폼 기능의 조합은 완전히 다른 컨트롤러 제품군으로 전환하지 않고도 기계 제어를 복원하거나 개선하기 위한 실용적인 솔루션을 제공합니다. 구매자는 설치 전에 I/O 요구 사항, 배선 방법 및 시스템 호환성을 확인해야 합니다.24개의 디지털 입력 과 24개의 릴레이 출력 을 결합하여 총 48개의 온보드 I/O 포인트 를 제공합니다. 이는 안정적인 신호 처리 및 유연한 부하 스위칭이 필요한 광범위한 기계 제어 및 공장 자동화 작업에 적합합니다.Q2: FX3U-48MR/ES-A는 어떤 전원 공급 장치를 사용하나요?

A:

예, 특히 이미 미쓰비시 FX 시리즈 PLC를 기반으로 구축된 시스템에서 교체, 레트로핏 및 제어 패널 업그레이드 프로젝트에 강력한 선택이 되는 경우가 많습니다. 컴팩트한 크기, 릴레이 출력, AC 전원 입력, 확장 가능한 아키텍처 및 확립된 FX3U 플랫폼 기능의 조합은 완전히 다른 컨트롤러 제품군으로 전환하지 않고도 기계 제어를 복원하거나 개선하기 위한 실용적인 솔루션을 제공합니다. 구매자는 설치 전에 I/O 요구 사항, 배선 방법 및 시스템 호환성을 확인해야 합니다.100–240 V AC 정격의 AC 전원 공급 장치 를 사용하며, 허용 전압 범위는 85–264 V AC 이고 주파수는 50/60 Hz 입니다. 이 입력 범위는 많은 산업용 전원 환경에서 실용적이며 AC 제어 전원이 이미 사용 가능한 패널에 통합을 단순화합니다.Q3: 출력은 릴레이인가요, 트랜지스터인가요?

A:

예, 특히 이미 미쓰비시 FX 시리즈 PLC를 기반으로 구축된 시스템에서 교체, 레트로핏 및 제어 패널 업그레이드 프로젝트에 강력한 선택이 되는 경우가 많습니다. 컴팩트한 크기, 릴레이 출력, AC 전원 입력, 확장 가능한 아키텍처 및 확립된 FX3U 플랫폼 기능의 조합은 완전히 다른 컨트롤러 제품군으로 전환하지 않고도 기계 제어를 복원하거나 개선하기 위한 실용적인 솔루션을 제공합니다. 구매자는 설치 전에 I/O 요구 사항, 배선 방법 및 시스템 호환성을 확인해야 합니다.릴레이 출력을 사용합니다. 24개의 통합 릴레이 출력 포인트 를 제공하며, 출력 부하 정격은 30 V DC 또는 240 V AC 까지이고, 출력 포인트당 최대 2 A 입니다. 릴레이 출력 모델은 사용자가 더 넓은 부하 호환성을 필요로 하거나 기계 제어 응용 분야에서 기계식 스위칭을 선호할 때 자주 선택됩니다.Q4: 이 PLC를 확장할 수 있나요?

A:

예, 특히 이미 미쓰비시 FX 시리즈 PLC를 기반으로 구축된 시스템에서 교체, 레트로핏 및 제어 패널 업그레이드 프로젝트에 강력한 선택이 되는 경우가 많습니다. 컴팩트한 크기, 릴레이 출력, AC 전원 입력, 확장 가능한 아키텍처 및 확립된 FX3U 플랫폼 기능의 조합은 완전히 다른 컨트롤러 제품군으로 전환하지 않고도 기계 제어를 복원하거나 개선하기 위한 실용적인 솔루션을 제공합니다. 구매자는 설치 전에 I/O 요구 사항, 배선 방법 및 시스템 호환성을 확인해야 합니다.최대 256개의 로컬 I/O 포인트 와 최대 384개의 로컬 및 원격 I/O 포인트 를 지원합니다. 이는 기계가 내장된 48개의 I/O 포인트를 초과하여 확장될 때 사용자에게 실용적인 업그레이드 경로를 제공합니다.Q5: FX3U-48MR/ES-A는 교체 및 레트로핏 프로젝트에 적합한가요?

A:

예, 특히 이미 미쓰비시 FX 시리즈 PLC를 기반으로 구축된 시스템에서 교체, 레트로핏 및 제어 패널 업그레이드 프로젝트에 강력한 선택이 되는 경우가 많습니다. 컴팩트한 크기, 릴레이 출력, AC 전원 입력, 확장 가능한 아키텍처 및 확립된 FX3U 플랫폼 기능의 조합은 완전히 다른 컨트롤러 제품군으로 전환하지 않고도 기계 제어를 복원하거나 개선하기 위한 실용적인 솔루션을 제공합니다. 구매자는 설치 전에 I/O 요구 사항, 배선 방법 및 시스템 호환성을 확인해야 합니다.메타 설명

48 I/O, 24V DC 입력, 24 릴레이 출력, 100–240V AC 전원 공급 장치, 64K 스텝 메모리 및 산업 자동화를 위한 확장 가능한 MELSEC-F FX3U 성능을 갖춘 미쓰비시 FX3U-48MR/ES-A PLC 메인 유닛을 구매하세요.
