| 원래 장소 | 일본 |
| 브랜드 이름 | MITSUBISHI |
| 인증 | CE ROHS |

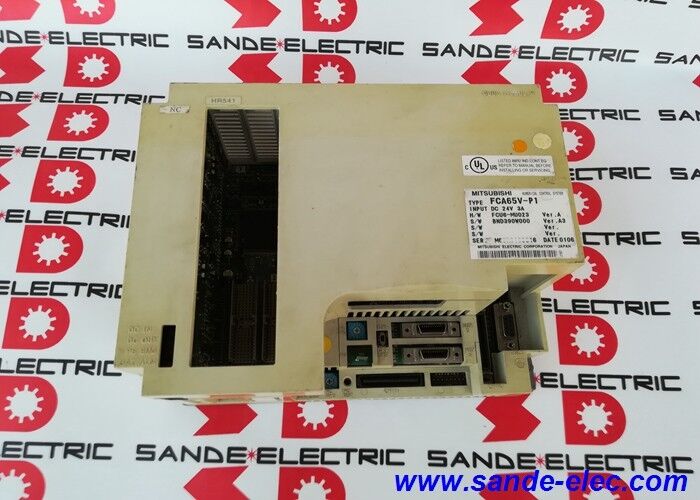

| 모델 번호 | FCA65VP1 |
MELDAS 65V (M65V) 는 미쓰비시 일렉트릭의 MELDAS 60 시리즈 CNC 컨트롤러 가족의 일부였습니다. M64, M64A, M65 및 M66도 포함 된 세대입니다.MELDAS 60 시리즈는 Mazak (MELDAS 제어 장치가 MAZATROL 구성에 등장) 를 포함하여 다양한 기계 도구 제조업체에서 가공 센터 및 lathes에서 사용되었습니다.DMG 모리, 시티즌, 그리고 다른 많은 사람들.
각 MELDAS CNC 단위 내에서 시스템 호스트 보드는 중앙 처리 장치입니다. NC 프로그램 실행을 관리합니다.광 통신 네트워크를 통해 세르보 및 스핀들 축 제어 조정, 보조 보드 및 I / O 단위와의 내부 버스를 처리하고 디스플레이 연결을 통해 운영자 인터페이스를 유지합니다.고장난 시스템 호스트 보드는 일반적으로 완전한 NC 단위 고장을 생성합니다. 기계는 다른 구성 요소의 상태에 관계없이 멈추고 다시 시작하지 않습니다.왜냐하면 호스트 보드가 다른 모든 것에 의존하기 때문입니다.
부품 번호의 "65V" 표시는 MELDAS 65V CNC 변종의 호스트로 구체적으로 판을 식별합니다.M65V와 M65는 관련하지만 다른 CNC 시스템입니다. 65V는 표준 M65보다 servo 통신 아키텍처에 대한 향상입니다.FCA65V-P1는 65V 변종과 일치합니다. 다른 MELDAS 변종 (M65, M64, M66) 으로 호스트 보드를 대체하는 것은 기능적으로 호환되지 않습니다.
| 매개 변수 | 가치 |
|---|---|
| 제품 종류 | CNC 시스템 호스트 보드 |
| 호환성 | MELDAS 65V (M65V) |
| 기능 | 주 호스트 처리 장치 |
| 상태 | 레거시 CNC 예비 |
MELDAS 65V CNC 시스템은 여러 개의 상호 연결된 보드와 단위로 구성됩니다.
시스템 호스트가 고장 났을 때 전체 시스템이 멈춥니다. 왜냐하면 프로그램 실행과 내부 조정은 이 게시판에서 시작되기 때문입니다.교체하려면 정확한 MELDAS 65V 일치 부품이 필요합니다. 그것은 시스템 특정 매개 변수를 저장하고 기존 MELDAS 65V 프로토콜을 사용하여 다른 보드와 통신합니다..
MELDAS M65V 제어 장치가 있는 기계장치:MELDAS M65V NC 유닛을 사용하는 다자 축 가공 센터에서 시스템 호스트 오류가 발생합니다. NC 유닛은 전원을 켜지만 부팅하지 않거나 호스트 알람을 생성합니다.FCA65V-P1을 교체하고 NC 매개 변수를 다시 부하 (보증 매체 또는 기계 백업 문서에서) 기계를 다시 서비스.
MELDAS M65V 스핀들 및 축 제어로 된 톱니:위의 것과 비슷하게 호스트 보드 고장이 NC를 중지합니다. 시스템 호스트 교체, 파라미터 복원 및 세르보 재시작이 작동을 복원합니다.
MELDAS M65V 함대용 예비 재고 계획:MELDAS M65V 컨트롤을 실행하는 여러 기계가 있는 생산 환경에서는 FCA65V-P1이 중요한 예비 장치로 유지됩니다.그리고 손바닥에 대체품을 가지고 있어 소싱을 위한 대기시간을 제거합니다..
Q1: FCA65V-P1는 MELDAS M65 (V 없이) 와 호환됩니까?
M65과 M65V는 서로 다른 호스트 보드 구조를 가진 서로 다른 CNC 시스템입니다.FCA65V-P1는 M65V에 특이합니다. V호칭은 표준 M65보다 다른 서버 통신 디자인을 나타냅니다.M65V 시스템에 M65 호스트 보드를 교체하면 (또는 반대로) 작동하는 시스템이 생성되지 않습니다.
Q2: FCA65V-P1을 교체하기 전에 어떤 매개 변수를 저장해야 합니까?
교체하기 전에 NC 장치에 저장된 모든 NC 매개 변수, 기계 매개 변수, 서보 매개 변수 및 가공 프로그램은 일반적으로 메모리 카세트, RS-232C 시리즈 백업,또는 다른 외부 저장소대체 호스트 보드는 일반적으로 초기화되지 않습니다; 시스템이 작동하기 전에 모든 매개 변수가 복원되어야합니다.이것은 호스트 보드 교체에서 가장 중요한 단계입니다. 매개 변수 백업이없는 기계는 기계 제조사의 원래 사양없이 작동 할 수 없습니다..
Q3: FCA65V-P1은 특별한 조작이 필요한가요?
네 MELDAS 시스템 호스트 보드는 정전적 감수 장치 (ESD) 입니다. 적절한 ESD 예방 조치를 취하십시오.그리고 운송 및 보관 중에 반 정적 포장. 보드 커넥터 핀이나 구성 요소를 직접 만지지 마십시오. 설치 직전까지 보드를 ESD 가방에 보관하십시오.
Q4: MELDAS M65V의 어떤 경보가 호스트 보드 고장을 나타냅니다?
MELDAS 시스템 레벨 경보 CPU 또는 호스트 장애를 표시하는 "시스템 경보", "NC CPU 오류," 또는 정상적인 NC 초기화를 방지하는 알람은 일반적으로 호스트 보드 또는 연관된 메모리에 가리키고NC가 준비 상태에 도달하기 전에 나타나는 알람, 특히 세르보 초기화 또는 기본 시스템 오류 코드를 표시하는 알람은 호스트 보드 오류와 일치합니다.설치된 기계 구성에 관련된 특정 경보 코드를 위해 MELDAS 65V 경보 설명서를 참조하십시오..
Q5: 대체 FCA65V-P1을 시동시키기 위해 필요한 프로그래밍 또는 테스트 장비는 무엇입니까?
설치 후, the MELDAS system requires parameter restoration using either the NC unit's internal restore function (loading from memory cassette or backup media) or an external PC with MELDASMAGIC or equivalent software via RS-232C- 기계 도구 제조업체의 서비스 설명서는 시공 순서를 문서화합니다호스트 보드 교체 후 반드시 따라야 하는 절대 위치 초기화.
