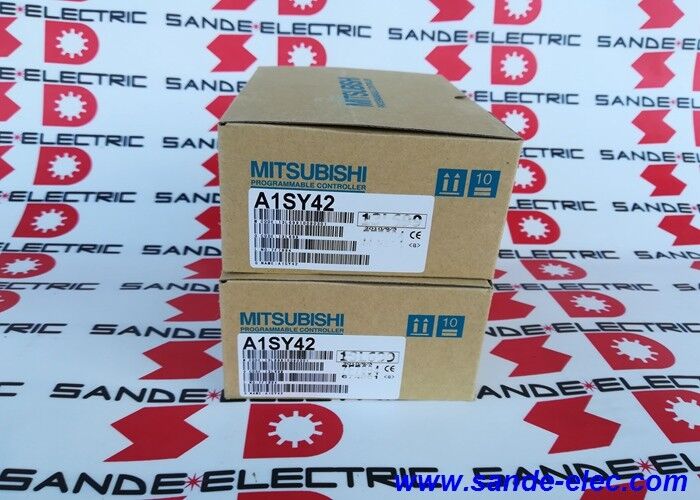

새롭고 오리지널 미쓰비시 PLC A1SY42

미쓰비시 A1SY42 ∙ MELSEC-A 슬림 64포인트 트랜지스터 싱크 출력 12/24VDC / 0.1A 1포인트 / 1.6A 일반 / 2ms / 40-핀 FCN

하나의 A1S 슬림 슬롯에 64 개의 트랜지스터 출력

A1SY42는 MELSEC-A A1S 슬림 시리즈에서 가장 높은 트랜지스터 출력 포인트 밀도를 제공합니다.A1SY41는 같은 슬롯 형식으로 32점을 제공합니다.제어 시스템이 많은 분리 된 필드 장치를 제어해야 할 때 ∙ 소레노이드 밸브, 릴레 스필, 파일럿 램프, 모터 시작 장치 ∙ MELSEC-A 랙에서A1SY42의 64점 밀도는 출력 용량을 극대화하면서 사용된 랙 슬롯의 수를 최소화합니다..

모든 64개의 채널은 단일 40핀 FCN형 커넥터로 연결됩니다. Field wiring runs via FCN cable assembly to a separate terminal board where individual conductors terminate at screw terminals — the wiring approach standard across the MELSEC-A A1S output module family.

주요 사양

MELSEC-A 출력 모듈 가족 A1SY42

A1SY42는 0.1A 전류 수준에서 채널 수를 최대화합니다. 더 높은 전류에서 더 적은 포인트에 A1SY50 또는 A1SY60가 적용됩니다.이 세션은 이전에 같은 A1S 플랫폼에 대한 A1SX41 (디지털 입력) 및 A1S68DAI (애날로그 출력) 를 설명했습니다. A1SY42는 동일한 랙에 대한 기본 디지털 출력 기능을 완료합니다..

공통 전류 제한 ∙ 1.6A 그룹당

점당 0.1A에서 16개의 동시에 완전히 부하된 출력은 1.6A ∼ 일반적인 한계에 도달할 것입니다. 실제 대부분의 필드 장치들은 상당히 적게 소비합니다.

• 24VDC 릴레 코일: 30~60mA → 26 동시 전체 충전 출력
• 24VDC 전자기 조종기: 80~150mA → 10~20 동시
• 24VDC LED 표시기: 20mA → 64 동시 제한

많은 조종사가 높은 전류로 동시에 발사하는 밀도가 높은 소전자 용도용의 경우, 1.6A 한계에 대한 총 동시 공통 전류를 확인한다.

적용 시나리오

밀도 밸브 패널:24VDC에서 64개의 공기 밸브 파일럿. 밸브당 60mA에서, 모든 64 = 3.84A 총은 공동으로 올바르게 분배된다. 한 A1SY42는 하나의 래크 슬롯에서 모든 밸브 출력을 처리한다.

기계 상태 표시판:64 LED 파일럿 라이트 24VDC, 각 20mA. 모든 동시에 = 1.28A 제한 내에서. 하나의 모듈은 전체 상태 표시를 제어합니다.

멀티존 릴레이 운전:64개의 출력 채널이 각각 30~50mA로 24VDC 릴레 코일을 구동한다. 출력이 높은 전압 부하에 필드 릴레를 활성화하는 큰 제어판에서 사용된다.

FAQ

Q1: A1SY42와 A1SY42P의 차이는 무엇입니까?

A1SY42P는 각 공통 단말기 그룹에 대한 공동 피지 보호 기능을 추가합니다. A1SY42P의 필드 배선 단회로 인해 해당 공동 그룹의 로컬 피지 펌프가 폭발하여 다른 공동 기능이 작동합니다.A1SY42는 그런 보호가 없습니다.현장 배선 결함이 유지보수 문제인 설비에서는 A1SY42P가 더 견고한 사양입니다.

Q2: A1SY42는 A 시리즈 전체 크기의 래크 (A2U, A3U) 와 호환됩니까?

A1SY42는 A1S 슬림 포맷입니다. A1S 슬림 래크에만 적합합니다. 전체 크기의 A 시리즈 래크는 물리적으로 더 큰 모듈을 사용합니다.A 시리즈의 64 포인트 트랜지스터 출력의 풀 사이즈 동등한 것은 A2Y42입니다.주문하기 전에 설치된 하드웨어에서 랙 형식을 확인합니다.

Q3: 필드 배선이 40핀 FCN 커넥터에 어떻게 연결되어 있습니까?

FCN 케이블 집합을 통해 모듈 측면에 40pin FCN 플러그와 필드 측면에 단말판 (A1TBN 또는 호환성) 을 갖춘 다중 유도 케이블터미널 보드는 각 채널에 대한 개별 나사 터미널을 제공하며 일반적인이 배선 방식은 MELSEC-A 하드웨어 설명서에서 A1SY42 설치 섹션에 상세히 설명되어 있습니다.

Q4: 어떤 프로그램 주소가 A1SY42 출력을 제어합니까?

MELSEC-A CPU의 출력 이미지 영역에 있는 Y 장치 주소GX Developer 또는 GX Works2 하드웨어 구성 (AnS/A1S CPU 유형에 대한) 은 슬롯 위치에 따라 각 모듈에 대한 시작 Y 주소를 부여합니다.표준 사다리 Y 코일, SET, 그리고 RST 명령어는 할당 된 주소에서 출력을 명령합니다.

Q5: A1SY42가 A1SY81 (32점) 와 비교하면 선택의 측면에서 어떻게 될까요?

A1SY81은 A1SY42의 1.6A보다 1A당 2A와 1A당 0.1A에서 32개의 출력을 제공합니다. A1SY42는 점수를 64으로 두 배로 늘리지만 1A당 1.6A로 증가합니다.A1SY81을 선택하면 공통당 동시 전류 밀도가 더 높습니다.; A1SY42를 선택하면 슬롯당 최대 채널 수가 우선이며 일반적인 현재 예산이 관리 가능합니다.
