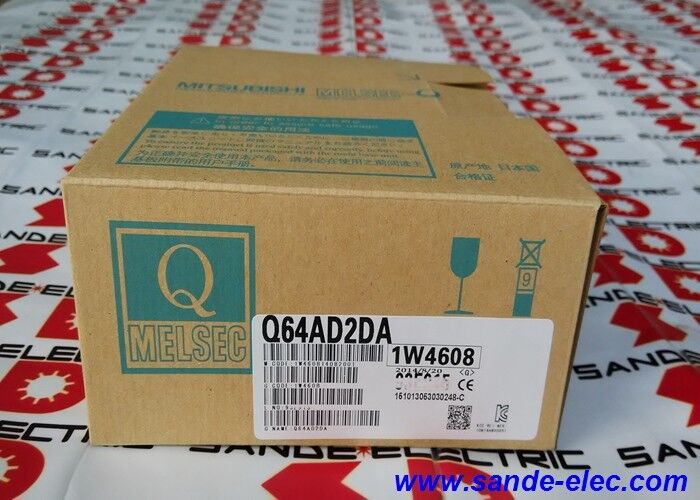

신형 미쓰비시 PLC Q64AD2DA 1년 보증

미쓰비시 Q64AD2DA∙ MELSEC-Q 조합 아날로그 I/O 4채널 입출력 2채널 출력 ±10V + 0·20mA / 500μs / 로깅 / 18-pt 터미널 / 27.4mm

4개의 입력과 2개의 출력 27.4mm 슬롯

대부분의 Q 시리즈 아날로그 모듈은 순수 입력 또는 순수 출력입니다.Q64AD2DA는 하나의 슬롯에서 두 기능을 결합합니다. 같은 모듈에 4개의 A/D 입력 채널과 2개의 D/A 출력 채널이 공존합니다.동일한 기계 섹션에서 두 가지 유형의 아날로그 신호가 필요한 응용 프로그램에서 이것은 슬롯 수를 절반으로 줄이고 별도의 Q64AD 및 Q62DAN 모듈을 설치하는 것과 비교하여 배선을 단순화합니다.

분할은 일반적인 제어 루프 구성에 실용적입니다: 두 개의 입력 채널은 프로세스 변수 신호 (압, 온도, 흐름) 를 읽습니다. 세 번째는 드라이브의 아날로그 속도 피드백을 모니터링합니다.그리고 네 번째 위치 변환기를 처리하는 동안 두 출력 채널은 제어 밸브와 변속 드라이브 설정 포인트를 동시에 작동모든 6개의 채널은 500μs로 실행되므로 다른 채널 뒤에 아날로그 변환이 없습니다.

주요 사양

선택 가능한 해상도 5개의 입력 모드, 4개의 출력 모드

Q64AD2DA는 하나의 해상도 설정에 잠금되지 않습니다. 각 입력 채널은 독립적으로 다섯 개의 디지털 출력 범위에서 선택:

0~4000:0 ∼ 20mA 또는 0 ∼ 10V 범위를 4000번 계산으로 커버한다. 각 계산은 전체 규모의 0.25%를 나타낸다.

±4000:±10V 신호에 대한 양극적 범위. 전압 범위의 중심은 0으로, 극한은 ±4000으로 지도됩니다.

012000:계산 범위가 넓어졌어동일한 물리적 신호 범위에 걸쳐 더 세밀한 해상도 단계를 제공합니다. 추가 확장 없이 엔지니어링 계산에 직접 RAW 카운트를 사용할 때 유용합니다..

0·16000 / ±16000:최대 해상도 모드 전체 입력 범위를 16,000 단계 (또는 양극 범위 이상 32,000 단계) 로 나누며 정밀 측정에 대한 양량화 오류를 최소화합니다.

출력 채널은 0?? 4000, ± 4000, 0?? 12000, 또는 ± 16000에서 선택합니다. 동일한 논리가 적용됩니다. 해상도를 설정하는 것은 GX 개발자 또는 GX 작업2의 지능형 기능 모듈 매개 변수를 통해 수행됩니다.

적용 시나리오

닫힌 순환 프로세스 제어:두 개의 입력 채널은 압력 및 온도 송신기 (420mA) 를 읽는다. 하나의 출력 채널은 제어 밸브 (010V) 를 구동한다.Q64AD2DA는 별도의 입력 및 출력 모듈없이 전체 측정-제어 신호 체인을 처리합니다..

멀티 센서 기계 모니터링:하나의 모듈에서 4개의 프로세스 변수 입력 (힘, 이동, 압력, 온도) 로깅은 품질 및 진단 기록을 위해 기계 주기의 파형 데이터를 캡처합니다.

피드백으로 속도 조절:출력 채널은 서보 증폭기에 ±10V 아날로그 속도 참조를 제공합니다. 입력 채널은 폐쇄 루프 검증을 위해 드라이브의 아날로그 출력에서 실제 속도 신호를 읽습니다.

FAQ

Q1: Q64AD2DA는 Q 시리즈와 QnU 시리즈 모두에서 사용할 수 있습니까?

예. Q64AD2DA는 MELSEC-Q 시리즈 주 기본 단위와 QnU 시리즈 CPU 및 기본 단위와 호환됩니다. 두 CPU 가족 모두 동일한 지능형 기능 모듈 인터페이스를 지원합니다.그리고 Q64AD2DA는 어느 시스템의 I/O 지도에서 16개의 I/O 포인트를 차지합니다..

Q2: 입력 채널과 출력 채널은 전압 또는 전류에 대해 독립적으로 구성 할 수 있습니까?

네. 각 채널은 하드웨어 배선 및 소프트웨어 매개 변수 설정을 통해 독립적으로 신호 유형 (전압 또는 전류) 을 선택합니다.입력 채널 1은 0~20mA 전류를 설정할 수 있으며 입력 채널 2는 ±10V 전압으로 작동합니다., 두 출력 채널은 비슷한 방식으로 유형을 혼합 할 수 있습니다.

Q3: CPU 프로그램에서 로깅 기능에 어떻게 접근합니까?

CPU는 FROM 명령어를 사용하여 Q64AD2DA의 버퍼 메모리 (BFM) 에서 로깅 버퍼를 읽습니다. 로깅 데이터, 샘플링 간격,및 로그 상태는 Q64AD2DA 사용자 설명서의 버퍼 메모리 목록에서 정의됩니다.. GX 워크스2는 온라인 진단 세션 중에 직접 로그 된 파동 형태를 볼 수있는 그래픽 모니터 화면을 제공합니다.

Q4: Q64AD2DA와 Q68AD2DA의 차이점은 무엇입니까?

Q64AD ("64" 부분) 는 복합 버전 (Q64AD2DA) 에서 4개의 입력 채널과 2개의 출력 채널을 가지고 있다. Q68AD는 8개의 입력 채널을 가지고 있다. 복합 버전 (8개의 입력 + 2개의 출력) 에서, Q64AD는 4개의 출력 채널과 2개의 출력 채널을 가지고 있다.Q68AD2DA가 지정됩니다.. 4개의 입력 채널이 충분할 때 Q64AD2DA를 선택; 8개의 채널 입력 필요에 Q68AD2DA를 선택.

Q5: 입력과 출력이 동시에 활성화되면 변환 속도가 변합니까?

각 채널은 독립적으로 500μs로 변환합니다. 모든 활성 입력 채널은 개별 500μs 속도로 변환하며 두 출력 채널도 채널당 500μs로 업데이트됩니다.모듈의 모든 여섯 개의 채널의 전체 변환 주기는 단일 순차 스캔이 아닙니다. 각 채널의 변환 하드웨어는 병렬로 실행됩니다.500μs의 수치는 얼마나 많은 채널이 활성화되었는지에 관계없이 채널 당 적용됩니다.
