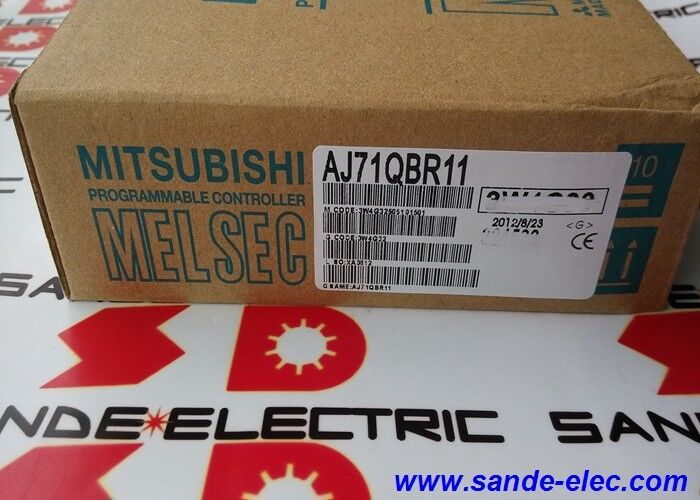

새로운 미쓰비시 PLC 모듈 AJ71QBR11 또는 A J71QBR11

미쓰비시 AJ71QBR11 MELSECNET/10 동축 버스 네트워크 모듈 10 Mbps 토큰 버스

부문 번호:AJ71QBR11

제조사:미쓰비시 일렉트릭 (일본)

제품 종류:동축 버스 네트워크 모듈

네트워크:MELSECNET/10

송신:단일 동축 버스, 토큰 버스 방법

속도:10 Mbps

동축 MELSECNET 네트워크를 유지

AJ71QBR11는 미쓰비시의 MELSECNET/10 네트워크 모듈 가족의 동축 버스 변형이다.1990년대와 2000년대 초반에 MELSEC-QnA PLC를 연결하는 10 Mbps 토큰 버스 네트워크에 설계되었습니다., 생산 라인 및 원격 I/O 아키텍처에서 배선이 섬유 또는 굽은 쌍보다는 동축 케이블 주위에 구축되었습니다.

MELSECNET/10은 토큰 버스 토폴로지에서 실행됩니다: 네트워크는 역 사이에 논리적 토큰을 전달하고, 토큰을 보유한 역만이 언제든지 전송합니다. 이것은 네트워크 결정적,예측가능한 행동 ∙ 모든 스테이션이 정의된 업데이트 속도를 필요로 하는 제어 애플리케이션에 중요합니다.동축 케이블을 통해 10 Mbps로, 네트워크는 같은 하드웨어로 PLC-to-PLC 순환 데이터 교환과 원격 I / O를 처리합니다.

AJ71QBR11는 특히 3C-2V 또는 5C-2V 동축 케이블을 사용합니다.버스의 양쪽 끝에서 종료와 네트워크가 안정적으로 작동하기 위해 모두 올바르게해야합니다케이블 유형을 혼합하거나 결단 장치를 잘못 남기는 것은 노화 된 설비에서 MELSECNET/10 통신 오류의 두 가지 가장 흔한 원인입니다.

이 모듈은 Mitsubishi의 전환 문서에서 오래된 MELSEC-A/QnA 하드웨어에서 이동 경로의 일부로 나타납니다.많은 사이트는 하드웨어가 중단된 후에도 오랫동안 이러한 네트워크를 실행하고 있습니다.미쓰비시가 지원 문서에 포함시켰습니다. AJ71QBR11은 현재 유지보수용품입니다.더 장기적인 근대화 계획이 개발되는 동안 기존 동축망을 계속 유지하기 위해 후속 시장에서 공급됩니다..

주요 사양

FAQ

Q1: AJ71QBR11와 광섬유 MELSECNET/10 모듈의 차이점은 무엇입니까?

AJ71QBR11는 동축 버스 유형입니다. 3C-2V 또는 5C-2V 동축 케이블을 사용합니다. 광섬유 변형은 광 루프 배선을 사용합니다. 둘 다 MELSECNET/10에서 10 Mbps로 작동합니다.하지만 물리적인 층은 완전히 다릅니다.이 두 종류는 같은 네트워크 세그먼트에서 혼합 될 수 없습니다. 설치 된 네트워크가 동축 케이블을 사용하는 경우 교체되는 것도 동축 유형이어야합니다.

Q2: MELSECNET/10 네트워크는 간헐적인 통신 오류를 나타냅니다. AJ71QBR11가 원인이 될 수 있습니까?

가능하지만 먼저 물리 계층을 확인하세요. 동축 MELSECNET/10은 종료와 케이블 상태에 민감합니다. 버스 두 끝이 올바르게 종료되었는지 확인합니다.부식 또는 느슨한 접촉에 대한 케이블 커넥터 확인노후 동축 설비의 네트워크 수준 오류는 모듈 고장보다 종종 물리적 계층 문제입니다.

Q3: AJ71QBR11는 MELSEC-Q 시리즈 PLC와 함께 사용할 수 있습니까?

AJ71QBR11는 MELSEC-QnA 및 호환되는 MELSEC-A 시스템에 설계되었습니다. 현재 MELSEC-Q 시리즈 PLC는 다른 네트워크 모듈 (MELSECNET/10 동축용 QJ71BR11) 을 사용합니다.MELSECNET/10은 같은 네트워크 가족입니다.QnA 및 Q 시리즈 하드웨어에서 모듈 형식 요소와 백플레인 인터페이스가 다릅니다.

Q4: AJ71QBR11을 교체하기 전에 네트워크 구성에 대해 무엇을 확인해야 합니까?

스테이션 번호 (관리 스테이션 또는 일반 스테이션), 네트워크 번호 및 설치된 모듈에서 현재 프로그래밍 된 주기적 갱신 설정을 확인합니다.이 매개 변수는 대체 모듈에서 복제되거나 문서에서 구성해야합니다.잘못된 스테이션 설정은 교체 후 통신 실패의 일반적인 원인입니다.

Q5: AJ71QBR11의 생산이 중단된 후 어디에서 공급받습니까?

산업 자동화 후용 시장 ∙ 레거시 MELSEC 전문 딜러와 미쓰비시 PLC 수리 회사들은 MELSECNET/10 모듈에 대한 교환 주식을 보유하고 있습니다.동축버스 타입 (BR11) 의 사용 가능성에 대한 확인을 요청공급업체 목록에서 광섬유 변형과 혼동되는 경우가 있기 때문입니다. MELSECNET/10 테스트 리그에서 운용 테스트는 출하 전에 작동하는 대체품의 가장 좋은 보증입니다.
