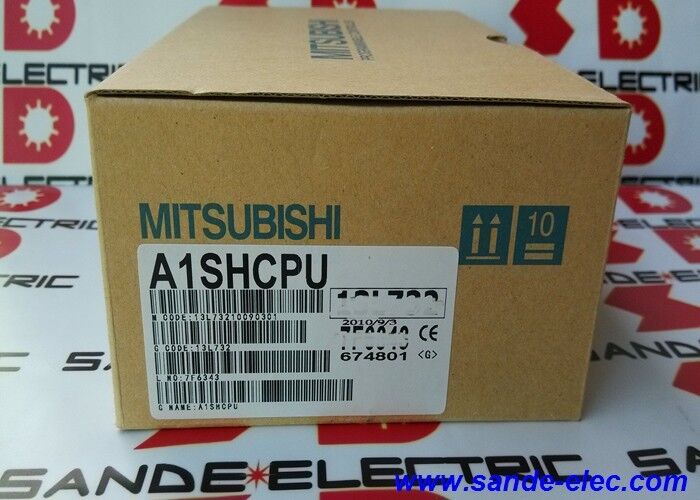

미쓰비시 A1SHCPU CPU 프로세서 단위 A1SH CPU

미쓰비시 A1SHCPU | MELSEC-A AnS 시리즈 PLC CPU 유닛 — 8K 스텝 / 256 I/O / 0.33 µs

부품 번호: A1SHCPU

제조사: Mitsubishi Electric (일본)

제품 유형: PLC CPU 유닛 — 모듈형 랙 기반 제품군: MELSEC-A AnS 시리즈 프로그램 용량: 8K 스텝 I/O 포인트: 256 디바이스 I/O 포인트: 2,048 LD 처리 속도: 0.33 µs 메모리: 내장 RAM + 메모리 카세트 슬롯 (E2PROM / EP-ROM 카세트 지원)

AnS 제어 캐비닛의 A1SHCPU

A1SHCPU는 미쓰비시의 MELSEC-A AnS 제품군 중 고성능 CPU 유닛입니다. 이 제품군은 1990년대와 2000년대에 걸쳐 기계 자동화, 유틸리티 패널 및 생산 장비에 널리 사용되었던 랙 장착형 컨트롤러입니다. LD 명령당 0.33 µs의 속도로 표준 A1SCPU보다 처리 속도가 빠르므로 프로그램 스캔 시간이 중요한 AnS 애플리케이션에 적합합니다.

이것은 독립형 통합 컨트롤러가 아닌 전용 CPU 모듈입니다. 즉, 별도의 I/O 모듈, 특수 카드 및 통신 모듈과 함께 모듈형 MELSEC-A 랙에 장착됩니다. CPU는 실행을 담당하고 랙 아키텍처는 I/O 분배를 담당합니다. 기존 MELSEC-A 캐비닛을 유지보수하는 사람들에게는 이 구분이 중요합니다. A1SHCPU는 CPU 슬롯을 교체하며 나머지 랙은 그대로 유지됩니다.

8K 스텝 프로그램 용량은 주문 전에 확인해야 할 첫 번째 사항 중 하나입니다. 이는 CPU가 보유할 수 있는 래더 로직의 양을 정의합니다. 원본 기계 프로그램이 8K 스텝 이내에 맞는다면 (원본 CPU도 A1SHCPU였다면 거의 확실히 맞을 것입니다), 동일한 사양으로 교체하면 수정 없이 작동합니다. 2,048개의 디바이스 포인트는 프로그램이 사용할 수 있는 내부 데이터 레지스터, 비트 디바이스 및 타이머/카운터 요소를 나타냅니다. 이는 다른 일부 AnS 모델보다 많은 수치로, A1SHCPU는 복잡한 데이터 처리를 위한 프로그램에 약간 더 많은 여유 공간을 제공합니다.

메모리 카세트 지원은 유지보수 계획에 유용합니다. E2PROM 카세트는 비휘발성 프로그램 저장소 역할을 하므로 CPU 배터리 고장 시에도 데이터 손실 없이 프로그램이 유지됩니다. 설치된 시스템에서 이미 카세트를 사용하고 있다면, 교체용 A1SHCPU가 이를 직접 지원합니다.

주요 사양

FAQ

Q1: A1SHCPU와 A1SCPU의 차이점은 무엇인가요?

A1SHCPU는 표준 A1SCPU의 LD 명령당 0.33 µs 대 0.48 µs로 명령을 더 빠르게 처리합니다. 두 제품 모두 동일한 256 I/O 포인트 규모와 AnS 랙 호환성을 공유하지만, A1SHCPU가 고성능 버전입니다. 원본 장치가 A1SHCPU라면 A1SHCPU로 교체하십시오. 더 느린 A1SCPU로 대체하면 프로그램 스캔 시간이 변경되어 타이밍에 민감한 기계 시퀀스에 영향을 줄 수 있습니다.

Q2: A1SHCPU는 수정 없이 원본 기계 프로그램을 실행할 수 있나요?

네, 프로그램이 8K 스텝 이내에 맞고 AnS CPU 제품군에서 지원하는 디바이스 유형만 사용하는 경우 가능합니다. 원본 CPU도 A1SHCPU였던 대부분의 레거시 설치의 경우, 동일한 사양으로 교체하면 프로그래밍 변경 없이 작동을 복원할 수 있습니다. 교체 전에 설치된 CPU에서 프로그램을 백업하십시오.

Q3: A1SHCPU는 메모리 카세트가 필요하나요, 아니면 카세트 없이 작동하나요?

내장 RAM은 카세트 없이도 프로그램과 매개변수를 저장합니다. 카세트는 CPU 배터리가 고장 나거나 운송 중에 유용한 비휘발성 백업을 추가합니다. 설치된 시스템에서 카세트를 사용하는지 여부는 원본 기계가 어떻게 설정되었는지에 따라 다릅니다. 이전 CPU를 제거하기 전에 확인하십시오.

Q4: A1SHCPU를 지원하는 프로그래밍 소프트웨어는 무엇인가요?

GX Developer는 MELSEC-A 시리즈 CPU의 표준 미쓰비시 프로그래밍 도구입니다. 이전 설치의 경우 SW5D5-GPPW 또는 유사한 레거시 도구를 사용하여 설정되었을 수도 있습니다. 프로그램 형식은 표준 MELSEC-A 래더이며 AnS 제품군 전체에서 동일한 디바이스 주소를 사용합니다.

Q5: 주문 전에 무엇을 확인해야 하나요?

장치 레이블에서 설치된 CPU 부품 번호를 확인하고, 프로그램이 8K 스텝 이내에 맞는지 확인하고, 메모리 카세트 사용 여부를 확인하고, 랙이 AnS 시리즈 기본 장치인지 확인하십시오. A1SHCPU는 슬롯 폭이 다른 이전 A 시리즈 랙에는 맞지 않습니다.
