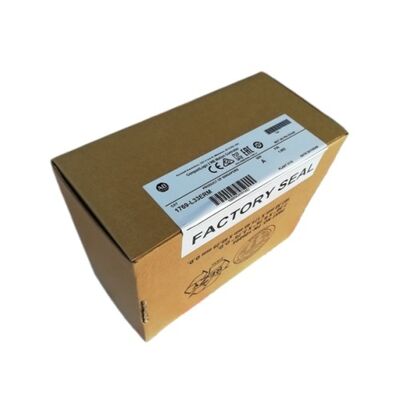

앨런 브래들리 1769-L33ERM 컴팩트 로직 5370 이더넷 컨트롤러

1769-L33ERM. CompactLogix 5370 L3 2MB / 8-Axis CIP Motion + Kinematics / Dual EtherNet/IP / DLR / 32 노드 / 16 로컬 I/O

어떻게 L33ERM가 L30ERM보다 높으며 왜 중요한가

컴팩트 로직 5370 L3 라인은 여러 모델에 걸쳐 있으며, 1769-L33ERM은 이 제품 세트의 다른 부분에서 설명된 1769-L30ERM보다 다음 계층을 차지합니다.두 모델 사이의 용량 차이는 점진적이지 않습니다. 그것은 거의 모든 기능 사양의 두 배로 나타납니다.:

L30ERM의 용량 경계에 설계된 기계의 경우 4 개의 세르보 축, 16 개 이상의 네트워크 장치가 필요한 기계또는 1MB보다 더 많은 프로그램 및 데이터 메모리를 제공 L33ERM은 처음부터 올바른 사양입니다나중에 업그레이드 안되죠

운동능력을 갖춘 8축 CIP 모션은 어떤 기계 구조가 가능한지 정의합니다. 8축은 3선 및 1 회전 축을 가진 조율된 카르테시오스 기판을 허용합니다.각 3축과 2개의 전용 도구 축을 갖춘 이중 로봇 픽앤플라이스 셀, 또는 여러 개의 세르보 드라이브 형성 및 절단 스테이션이 동시 스캔 프로파일에서 작동하는 포장 기계.CIP Motion은 기계 I/O와 HMI와 같은 EtherNet/IP 네트워크를 통해 실행됩니다, 전용 케이블 인프라가 없습니다.

주요 사양

듀얼 이더넷/IP 및 DLR

두 RJ45 포트 모두 통합된 두 포트 스위치를 형성하여 디바이스 레벨 링 (DLR) 네트워크 토폴로지를 가능하게 한다. DLR 링에서는 각 EtherNet/IP 장치가 다음 장치와 폐쇄 루프로 연결된다. A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.

32 노드 EtherNet / IP 용량은 완전히 포착 된 생산 기계에 대한 공간을 제공합니다: 8 키네틱스 서보 드라이브 (축당 하나), 4 ET 200SP 원격 I / O 스테이션, 2 비전 시스템, 1 로봇 컨트롤러,1 가량, 1개의 바코드 스캐너와 1개의 HMI 패널은 모두 컨트롤러의 노드 예산 내에 있습니다.

적용 시나리오

자동 조립, 복수 로봇 연동:하나의 컴팩트 로직스 프로젝트에서 두 개의 4축 SCARA 로봇. 각 로봇의 4개의 운동 축은 조정된 그룹으로 작동한다. L33ERM는 두 그룹을 모두 처리한다..

6개의 서보 스테이션을 가진 포장 기계:필름 풀기, 등록 제어, 형성, 절단, 방출 및 폐기물 처리 Servo 제어 스테이션 각각. 비행 절단 및 캠 동기화와 CIP 모션의 여섯 축2개의 축이 남아 있어 미래 용량 증강.

분산된 I/O를 가진 재료 취급:32개의 EtherNet/IP 노드는 40m의 생산 라인, 컨베이어 드라이브, 바코드 스캐너에 걸쳐 원격 I/O 스테이션에 서비스를 제공합니다. DLR 링 토폴로지는 하나의 케이블 고장이 라인을 멈추지 않도록 보장합니다.

FAQ

Q1: L33ERM과 L30ERM의 주요 실용적인 차이점은 무엇입니까?

L33ERM는 2MB 메모리 (vs 1MB), 8 개의 CIP 모션 축 (vs 4), 32 개의 EtherNet / IP 노드 (vs 16), 16 개의 로컬 I / O 슬롯 (vs 8) 을 제공합니다. 둘 다 운동 운동 그룹과 DLR 토폴로지를 지원합니다.4 축과 16 노드가 충분하면 L30ERM를 선택; 기계 아키텍처가 더 많은 축, 더 많은 네트워크 장치 또는 더 많은 프로그램 메모리를 필요로 할 때 L33ERM를 선택하십시오.

Q2: 1769-L33ERM을 프로그래밍하는 데 어떤 소프트웨어가 사용됩니까?

Studio 5000 Logix Designer는 CompactLogix 제품군의 표준 개발 환경입니다. CIP 모션 축 구성, 운동 그룹 정의,모든 작업은 같은 스튜디오 5000 프로젝트에서 처리됩니다.연결은 EtherNet / IP 포트 또는 USB 포트를 통해 직접 프로그래밍 단말기에 액세스합니다.

Q3: 한 L33ERM에 얼마나 많은 키네틱스 세로 드라이브가 연결될 수 있습니까?

최대 8개의 키네틱스 서보 드라이브가 CIP 모션 축으로 구성될 수 있다. 에더넷/IP 인터페이스가 있는 키네틱스 300, 350, 5100, 5300, 5500, 5700 시리즈 드라이브는 호환된다.각 드라이브는 컨트롤러의 32 노드 예산에서 하나의 EtherNet / IP 연결을 소비.

Q4: L33ERM이 현재 생산 중인가요?

네 Active Mature 상태는 제품이 적극적으로 사용 가능하고 지원되는 것을 나타냅니다. CompactLogix 5380은 새로운 디자인의 차세대 후속자입니다.교체해야 하는 기존 L33ERM 설비, 같은 모델의 연속성은 재설계 없이 기존 프로젝트를 보존하는 가장 신뢰할 수 있는 방법입니다.

Q5: 1769-L33ERM의 출처는 어디인가요?

새로운 유닛에 대한 승인 된 유통 네트워크를 통해, 그리고 산업 자동화 예비 부품 딜러와 테스트 된 잉여 공급자 △를 통해 CompactLogix 후품 시장1769-L33ERM 카탈로그 번호 확인 (특히 -L33), -L30 또는 -L32이 아닌) 를 주문하기 전에 올바른 축 수와 메모리 클래스를 확인합니다.
