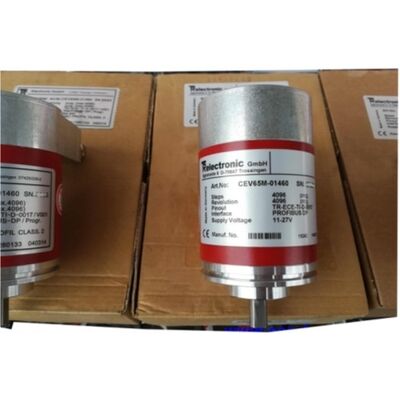

TR 전자 CEV65M-01460 절대 로터리 인코더 PROFIBUS-DP, 4096 PPR, 11V27 DC

부문 번호:CEV65M-01460

제조사:TR-Electronic GmbH

종류:절대 멀티턴 인코더

인터페이스:PROFIBUS-DP

결의:41,096 계단/회전 × 4,096회전

공급:11V27V DC

원산지:독일

일부 인코더는 단지 펄스를 계산합니다. TR Electronic CEV65M-01460는 더 유용한 일을합니다.절대적인 다회전 회전 인코더, 전원이 꺼지면도 정확한 위치 데이터를 유지합니다. 즉, 홈링 사이클, 참조 손실, 그리고 기계가 종료된 후 다시 시작될 때 놀랄 일이 없습니다.

독일에서 TR-Electronic GmbH에 의해 제작되었습니다. the CEV65M-01460 is part of the well-regarded CE-65 series — a line of industrial absolute encoders designed for the kind of environments where a sensor has to keep working regardless of what's happening around it.

절대적 대 증수적 이 왜 여기서 중요 합니까

증수적 인코더는 셰프트가 시작점으로부터 얼마나 멀리 이동했는지 알려줍니다. 전력을 잃으면 참조가 사라집니다.모든 샤프트 위치에 고유한 디지털 코드를 할당, 컨트롤러는 이미 축이 어디에 있는지 정확히 알고 있습니다.

CEV65M-01460의 경우 그 범위는4,096 회전 × 회전당 4,096 단계, 완전히 프로그래밍이 가능합니다.1600만 개의 고유 위치- 중공업 기계의 까다로운 위치 작업에 충분합니다.

기술 사양

PROFIBUS-DP의 장점

많은 산업적 인코더는 여전히 추가 변환기 하드웨어를 필요로하는 아날로그 출력 또는 기본적인 디지털 신호에 의존합니다. CEV65M-01460은PROFIBUS-DP전 세계 철강 공장, 크레인 시스템 및 중공업 공장에서의 수많은 PLC 및 DCS 아키텍처의 척추를 운영하는 필드버스 표준입니다.

즉, 실제로는 인코더가 프로피버스 네트워크에 직접 연결됩니다. 신호 조절 모듈, 중간 하드웨어가 없습니다.위치 및 진단 데이터는 깨끗한 상태에서 컨트롤러에 도착, 구조화된 패킷. 그리고 최대 baud 비율을 지원12 Mbaud및PNO 프로파일 2급, 그것은 사용자 지정 구성 체조없이 모든 PROFIBUS-DP 마스터와 깔끔하게 통합됩니다.

산업 및 응용 분야

CEV65M-01460는 일반용 부품이 아닙니다. 센서가 많은 환경을 위해 만들어졌습니다.일반적인 배치 지역은:

철강 생산- 절대적 위치 유지가 안전에 중요한 경우 롤 위치, 코일러 각도 및 캔의 움직임을 추적합니다.

풍력 에너지∙ 주파수 회로로 자주 가동될 수 있는 터빈 시스템에서 진도 및 기어 위치 모니터링.

크레인 및 호프 시스템- 호크 높이 추적 및 항구 크레인 및 상부 랜트 크레인에서 스레드 앵글 측정

조선 및 해상 장비- IP65 밀폐가 필요한 소금 공기 환경에서 램프, 래치 및 갑판 기계의 위치.

포장 및 물류컨베이어 디바이드 위치 및 축적 시스템 모니터링.

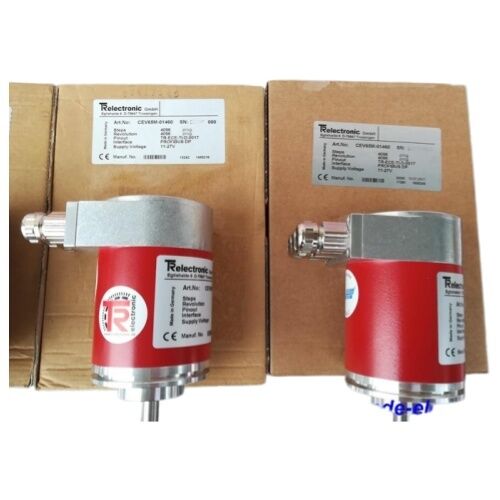

상태: 새 제품

이 단위는 제공됩니다원본 제조업체의 포장재에 새게사용되지 않은, 공장 밀폐, 전체 원래 라벨 그대로 유지 보수 팀이 기존 PROFIBUS-DP 설비에 같은 같은 대체품을 공급하는 경우,새 팩을 구입하면 리뉴얼된 유닛과 함께 제공되는 알려지지 않은 서비스 시간 및 마모 역사를 피할 수 있습니다..

CEV65M-01460은 두 번째 시장에서도 널리 사용 가능한 성숙한 부품입니다.비록 새로운 재고는 예상치 못한 인코더 고장이 상당한 정지 시간을 일으킬 수있는 모든 응용 프로그램에 대한 선호되는 옵션입니다.

프로그램 가능성 에 관한 참고

흔히 간과되는 한 가지 특징은 혁명당 단계와완전 프로그래밍 가능PROFIBUS 마스터를 통해 이 인코더에 설치할 수 있습니다. 이것은 하나의 하드웨어 SKU가 특정 변속도, 측정 범위,또는 사용자 지정 롤링 부품이 필요없이 레거시 시스템 요구 사항유지보수 엔지니어가 예비 부품 재고를 표준화 할 때, 그 유연성은 진정한 가치를 가지고 있습니다.

FAQ

Q1: CEV65M-01460은 점진적 또는 절대적 인코더입니까?

이건절대적인 멀티터닝 인코더전원이 꺼져도 4,096 회전까지 정확한 위치를 유지합니다. 그래서 전력 주기 또는 비상 정지 후 축을 다시 설정할 필요가 없습니다.

Q2: 이 인코더는 어떤 필드버스 프로토콜을 사용합니까?

CEV65M-01460은PROFIBUS-DP, RS485 출력 드라이버를 사용하여 최대 12 Mbaud까지 baud 속도를 지원하며 PNO 프로파일 클래스 2에 호환되며 특별한 구성 없이 표준 PROFIBUS-DP 마스터와 호환됩니다.

Q3: 설치 후 해상도를 변경 할 수 있습니까?

네. 회전당 단계 (4,096까지) 와 활성 회전 수 (4,096까지) 모두PROFIBUS 마스터를 통해 프로그래밍이것은 엔코더가 현장의 다른 기계적 설정 또는 제어 시스템 요구 사항에 맞게 재구성 할 수 있습니다.

Q4: IP 등급은 무엇이며, 그것은 야외 또는 세척 환경에 적합합니까?

CEV65M-01460은IP65 보호 등급- 먼지 침입에 방지하고 모든 방향에서 나오는 물 제트로부터 보호됩니다. 산업용 야외 사용 및 온도 적 씻기 환경에 적합합니다.완전히 침몰할 수 있도록 설계되지 않았지만.

Q5: 이 인코더의 대체 부품 번호는 무엇입니까?

공장 대체 부품 번호는110-01460, 일부 TR-Electronic 문서 및 오래된 조달 기록에 나타납니다. 두 번호는 동일한 제품을 의미합니다: CEV65M 시리즈 절대 다회 PROFIBUS-DP 인코더 4,096 × 4,096 프로그래밍 할 수 있는 해상도.
