| 원래 장소 | 독일 |
| 브랜드 이름 | Siemens |
| 인증 | CE RoHS |

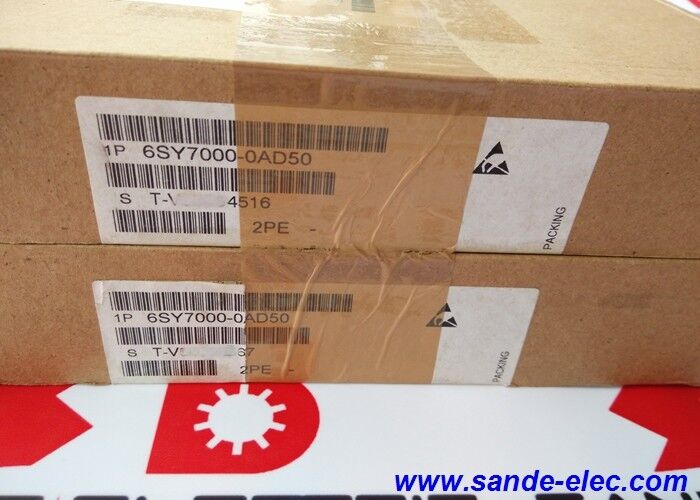

| 모델 번호 | 6SY7000-0AD50 |
6SY7000-0AD50은 SIMOVERT MASTERDRIVES 대형 드라이브 시스템에 장착되는 Infineon FZ1800R16KF4 IGBT 모듈을 위한 Siemens의 예비 부품 지정입니다. FZ1800R16KF4는 Infineon EconoPACK+ 형식 IGBT 모듈입니다.
FZ 명칭:"FZ"는 Infineon EconoPACK+ 하우징을 압입식 접촉 기술과 통합 프리휠링 다이오드(나중 EconoPACK+4 형식보다 앞서는 IGBT 모듈 세대)로 식별합니다.
1800A 콜렉터 전류:정격 케이스 온도에서 모듈의 연속 온 상태 전류 성능입니다. 1800A에서 이 모듈은 EconoPACK+ 형식의 최고 전류 표준 IGBT 모듈 중 하나이며 SIMOVERT MASTERDRIVES 설치의 최고 전력 등급에 적합합니다.
1600V 차단 전압:컬렉터-이미터 항복 전압은 1600V를 초과합니다. 이는 표준 480V AC 드라이브 시스템의 ~800V DC 버스에 필요한 2배의 안전 마진을 제공하고 660~690V AC 공급 장치 설치의 더 높은 DC 버스 전압을 포괄합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | 6SY7000-0AD50 |
| IGBT 모듈 | FZ1800R16KF4 (인피니언) |
| 컬렉터 전류 | 1800A |
| 차단 전압 | 1600V |
| 애플리케이션 | SIMOVERT 마스터드라이브 |
| 위치 | 발전기측 인버터 |
| 유형 | IGBT-트랜지스터 모듈 |
6SY7000 카탈로그 시리즈는 SIMOVERT MASTERDRIVES 섀시 드라이브 내부에 사용되는 IGBT 및 전력 반도체 모듈을 위한 Siemens의 예비 부품 지정 범위입니다. 6SY 접두사는 이를 SIMOVERT 예비 부품으로 식별합니다. 이는 일반 시장 유통을 위한 독립형 IGBT 모듈이 아니라 특정 MASTERDRIVES 설치 위치에 맞게 사전 구성, 테스트 및 카탈로그된 장치입니다.
특정 포지셔닝:각 6SY7000 부품 번호는 특정 MASTERDRIVES 드라이브 섀시 내의 정의된 위치(발전기 측, 라인 측 또는 인버터 브리지 내의 특정 위상 위치)에 해당합니다.
사전 일치 사양:Siemens는 6SY7000-0AD50의 FZ1800R16KF4 모듈이 적합한 MASTERDRIVES 섀시의 열 인터페이스, 장착 및 게이트 드라이브 요구 사항을 충족하도록 보장하여 Infineon 카탈로그에서 일반 FZ1800R16KF4를 소싱하는 것과 비교하여 호환성 불확실성을 제거합니다.
1800A/1600V에서 6SY7000-0AD50은 가장 큰 산업용 드라이브 애플리케이션을 제공합니다.
철강 산업 압연 공장:열간 및 냉간 압연기 주 드라이브 및 보조 드라이브 - 빌렛 압연 및 장력 제어 작업 중 킬로암페어 범위의 피크 모터 전류를 사용합니다.
종이 및 보드 기계:멀티 메가와트급 모터의 원활한 가변 속도 제어가 필요한 대형 초지기 메인 드라이브 시스템입니다.
광산 호이스트:깊은 광산 샤프트 호이스팅 장비 - 대형 모터, 높은 토크, 하강 중 회생 작동 및 까다로운 듀티 사이클.
풍력 터빈 변환기:수 메가와트 풍력 터빈 전력 변환기의 그리드 측 및 발전기 측 인버터 단계 - 1600V 차단 전압이 고전압 변환기 설계에 사용되는 더 높은 DC 링크 전압을 수용합니다.
Q1: 동일한 MASTERDRIVES 시스템에서 6SY7000-0AD50(1800A)과 6SY7000-0AC37(1200A)의 차이점은 무엇입니까?
6SY7000-0AD50(FZ1800R16KF4, 1800A)은 최고 전력 MASTERDRIVES 구성의 발전기/모터측 인버터 모듈입니다. 6SY7000-0AC37(FZ1200R16KF4, 1200A)은 회생 MASTERDRIVES 시스템의 라인/공급측 모듈입니다. 발전기 측은 일반적으로 모터 과부하 이벤트 중에 라인 측보다 더 높은 피크 전류를 전달하므로 발전기 측 위치에 대한 정격이 더 높은 1800A입니다.
Q2: 6SY7000-0AD50을 Infineon에서 직접 조달한 FZ1800R16KF4로 대체할 수 있습니까?
기술적으로 6SY7000-0AD50은 Infineon FZ1800R16KF4를 핵심 IGBT 장치로 사용합니다. 그러나 Siemens 6SY7000 시리즈 모듈은 특정 MASTERDRIVES 설치 위치에 대해 사전 선별 및 카탈로그되어 있습니다. SIMOVERT MASTERDRIVES 보증 및 서비스 목적을 위해서는 Siemens 카탈로그 6SY7000-0AD50을 사용하는 것이 올바른 접근 방식입니다. 열 인터페이스 및 장착 호환성을 확인할 수 있는 숙련된 드라이브 유지 관리 엔지니어라면 Direct Infineon FZ1800R16KF4 대체가 기술적으로 가능합니다.
Q3: MASTERDRIVES 섀시에서 6SY7000-0AD50을 교체할 때 어떤 안전 예방 조치가 적용됩니까?
1600V 등급의 SIMOVERT MASTERDRIVES DC 버스는 주전원 분리 후에도 위험 전압을 유지합니다. MASTERDRIVES 유지 관리 설명서의 완전 방전 절차를 따르고 전력 스테이지 구성 요소에 접근하기 전에 DC 버스 전압이 50V 미만인지 확인하십시오. 1800A 용량에서 이러한 모듈은 물리적으로 크고 무거우므로 양손과 적절한 ESD 예방 조치가 필요합니다. 모듈 장착 나사에 대해 Siemens의 문서화된 토크 사양을 따르십시오.
Q4: MASTERDRIVES 설치에서 6SY7000-0AD50 IGBT 모듈 오류가 발생했음을 나타내는 증상은 무엇입니까?
발전기 측 IGBT 오류는 일반적으로 드라이브 활성화 중 또는 부하 상태에서 나타나는 전원 모듈 과전류, 단락 또는 불포화를 나타내는 F030 하드웨어 알람을 생성합니다. 특정 경보 코드는 영향을 받은 인버터 브리지 위상을 참조합니다. 제어 보드 오류(파라미터 또는 통신 오류 발생)와 모터 오류(전류 비대칭 패턴 발생)를 구별합니다. DC 버스가 방전된 상태에서 IGBT 접합부의 저항을 측정하여 확인합니다.
Q5: 6SY7000-0AD50의 장착 및 열 인터페이스 사양은 무엇입니까?
FZ1800R16KF4 EconoPACK+ 모듈에는 Infineon FZ1800R16KF4 데이터시트 사양에 따른 적절한 열 인터페이스 화합물(열 그리스 또는 패드)과 장착 토크가 포함된 평평하고 깨끗한 방열판 표면이 필요합니다. 부적절한 접촉 압력 또는 오염된 열 인터페이스는 동일한 전력 손실 하에서 접합 온도를 크게 증가시켜 모듈 신뢰성을 감소시키고 잠재적으로 조기 고장을 일으킬 수 있습니다. 특정 장착 토크 및 열 화합물 사양에 대해서는 MASTERDRIVES 섀시 유지 관리 설명서를 따르십시오.
