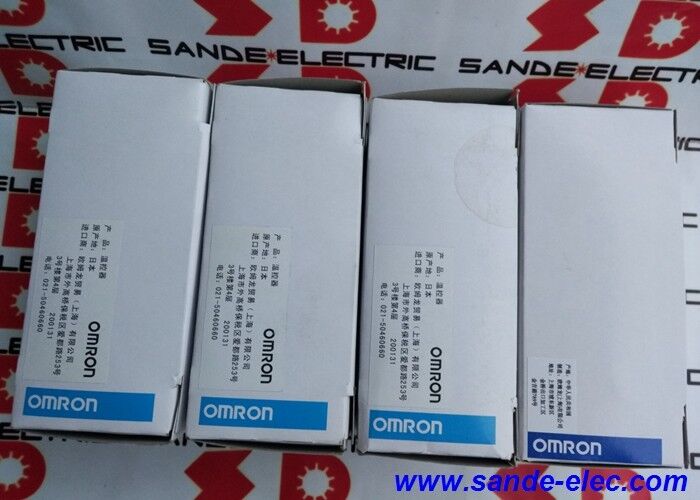

새로운 Omron E5CK-AA1-500 디지털 온도 조절기 E5CKAA1500

Omron E5CK-AA1-500 | E5CK 시리즈 1/16 DIN 디지털 공정 컨트롤러 — 100–240VAC / 모듈식 / 온도 및 아날로그 입력

E5CK-AA1-500이란 무엇인가 — 그리고 무엇이 아닌가

E5CK-AA1-500은 Omron의 E5CK 공정 컨트롤러용 터미널 커버가 있는 기본 장치입니다. 이 구별은 교체 주문 시 중요합니다. AA1-500은 완전한 제어 루프가 아닌 기본 컨트롤러 본체입니다. 실제 출력 구성 — 릴레이, 전압 펄스, 전류, SSR 드라이브 —은 기본 장치에 장착된 출력 장치에 의해 결정됩니다. 출력 장치가 없는 기본 장치는 유용한 기능을 수행하지 않습니다. 주문하기 전에 현재 기계에 설치된 출력 장치를 확인하고, 교체하는 경우 기본 장치와 함께 주문하십시오.

E5CK 제품군은 Omron의 컴팩트 고급 컨트롤러로, PLC 스타일의 시퀀스 로직보다는 전용 온도 및 공정 제어에 맞춰져 있습니다. 모듈식 구조는 동일한 기본 장치가 다른 출력 장치와 하나의 옵션 장치를 수용할 수 있음을 의미하며, 패널 컷아웃이나 연산자 인터페이스를 변경하지 않고도 다양한 제어 루프 요구 사항(가열, 냉각, 가열 및 냉각, 전류 출력)에 적응할 수 있습니다.

온도 및 아날로그 입력

E5CK 기본 장치는 온도 측정을 위한 열전대 및 RTD 입력과 공정 변수 측정을 위한 아날로그 입력(전압 또는 전류)을 수용합니다. 입력 유형은 전면 패널 매개변수 설정을 통해 구성됩니다. 이 조합은 용광로 온도, 히터 구역 제어, 오븐 프로파일 유지, 포장 열 밀봉, 유틸리티 루프 모니터링과 같은 단일 루프 공정 제어의 실용적인 범위를 다룹니다.

E5CK 제품군 내의 AA1 입력 사양은 기본 장치가 범용 입력(다중 센서 유형 선택 가능)으로 구성되었음을 나타냅니다. 500 접미사는 동일 제품군 내의 DC 공급 변형과 구별되는 100–240VAC 공급 변형을 식별합니다.

주요 사양

자주 묻는 질문

Q1: E5CK-AA1-500은 무엇이며 코드의 의미는 무엇입니까?

E5CK-AA1-500은 Omron의 E5CK 1/16 DIN 공정 컨트롤러용 터미널 커버가 있는 모듈식 기본 장치입니다. AA1은 범용 입력 구성을 나타내고, 500은 100–240VAC 공급 클래스를 나타냅니다. 기본 장치 자체에는 완전한 제어 출력이 없습니다. 출력은 기본 장치에 장착된 출력 장치에 의해 결정됩니다.

Q2: 주문 전에 출력 장치를 식별해야 하는 이유는 무엇입니까?

E5CK 기본 장치에는 출력 장치 슬롯이 하나 있습니다. 출력 유형 — 릴레이, 전압 펄스(SSR용), 전류 또는 기타 —은 해당 슬롯에 장착된 모듈에 의해 결정됩니다. 장착된 출력 장치가 없는 AA1-500 기본 장치는 아무것도 제어할 수 없습니다. 컨트롤러를 교체할 때 기계에 현재 설치된 출력 장치를 확인하고, 변경하는 경우 기본 장치와 함께 올바른 모듈을 주문하십시오.

Q3: E5CK-AA1-500은 어떤 입력을 수용할 수 있습니까?

범용 입력: 열전대 유형(K, J, T, E, L, U, N, R, S, B, W), 백금 RTD(Pt100, JPt100) 및 아날로그 입력(0–5V, 1–5V, 0–10V, 0–20mA, 4–20mA). 입력 유형은 하드웨어 변경 없이 컨트롤러의 매개변수 설정을 통해 선택됩니다.

Q4: E5CK-AA1-500은 가열 및 냉각 출력이 모두 필요한 공정 응용 분야에 적합합니까?

단일 출력 장치는 하나의 제어 출력 채널(가열 또는 냉각)을 제공합니다. 가열/냉각 제어를 위해 옵션 장치 슬롯은 보조 출력 장치와 함께 사용할 수 있어 E5CK가 공정 루프의 양방향을 관리할 수 있습니다. 주문하기 전에 응용 분야에 필요한 특정 출력 및 옵션 장치 구성을 확인하십시오.

Q5: E5CK-AA1-500을 교체용으로 주문하기 전에 무엇을 확인해야 합니까?

확인 사항: 설치된 컨트롤러의 기존 모델 코드(기본 변형 및 공급 클래스 확인용), 현재 장착된 출력 장치 및 해당 배선 연결, 옵션 장치가 장착된 경우, 패널 컷아웃이 1/16 DIN인지, 공급이 100–240VAC인지 확인하십시오. 출력 장치 구성 일치는 가장 중요한 단계입니다. 기본 장치 코드만으로는 완전한 제어 루프를 정의하지 않습니다.
