| 원래 장소 | 일본 |
| 브랜드 이름 | NEC |
| 인증 | CE RoHS |
| 모델 번호 | PDMB200B17 |

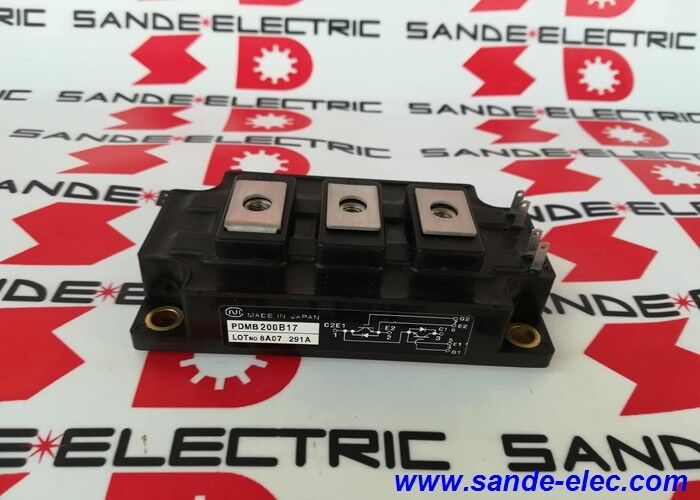

NEC 일렉트로닉스 (현재는 2010년 NEC 일렉트로닉스와 르네사스 테크놀로지의 합병에 따라 르네사스 일렉트로닉스의 일부) 는 IGBT를 포함한 전력 반도체 모듈의 주요 제조업체였다.티리스터 모듈, 및 산업용 지능형 전원 모듈. PDMB 시리즈는 산업용 드라이브 및 인버터 애플리케이션을 위해 설계된 NEC의 이중 IGBT 모듈 형식을 나타냅니다.
The PDMB200B17 at 200A and 1700V occupies the mid-to-high power class for industrial drive IGBTs — capable of switching sufficient current for motor drives in the 55–90kW range at standard industrial supply voltages.
| 매개 변수 | 가치 |
|---|---|
| 콜렉터 전류 (IC) | 200A |
| 콜렉터-에미터 전압 (VCES) | 1700V |
| 카테고리 | 디스크리트 반도체 |
| 종류 | IGBT 모듈 |
| 제조업자 | NEC (레네사스) |
IGBT (Insulated Gate Bipolar Transistor) 는 다음을 결합합니다.
높은 입력 임피던스 (MOSFET 게이트):게이트는 사실상 가동 전류를 전환하는 데 필요하지 않습니다. 게이트 드라이브 회로는 게이트 용량을 충전하고 배열합니다.이중극 트랜지스터에 비해 게이트 드라이브 전자를 획기적으로 단순화.
낮은 전도 손실 (비폴라 출력):양극 출력 단계는 높은 전류에서도 낮은 포화 전압 (VCE(sat)) 을 가지고 전도합니다. 같은 전류 수준에서 MOSFET에 비해 전도 전력 손실을 감소시킵니다.
빠른 전환:IGBT turn-on and turn-off times in the microsecond range enable PWM frequencies of 2–20kHz — allowing smooth motor speed control without the acoustic noise that low switching frequencies produce in motor windings.
200A와 1700V에서 PDMB200B17는 산업용 모터 드라이브, UPS 시스템,중~대 산업용 전력급의 전력 변환 장비.
산업용 VFD 수리:산업용 팬이나 펌프용 변주 주파수 드라이브는 IGBT 모듈을 교체해야 합니다.PDMB200B17는 이 드라이브의 전력 단계에 적합한 NEC IGBT 모듈로 드라이브의 재료 청구서에서 식별됩니다.
계획된 유지보수 예비:NEC에 장착된 산업용 드라이브를 유지 관리하는 시설은 PDMB200B17을 중요한 예비 부품으로 보유하고 있습니다.
Q1: PDMB200B17 클래스 IGBT 모듈을 사용하는 산업 응용 프로그램은 무엇입니까?
200A / 1700V IGBT 모듈은 55~90kW 범위의 산업용 모터에 대한 변주 주파수 드라이브, 데이터 센터 및 산업용 부하에 대한 UPS 시스템,철도용 차량 및 중공업용 차량용 견인 인버터, 중력 용접 시스템 및 인덕션 난방 변환기. 특정 응용 프로그램은 PDMB200B17가 설치된 장비에 달려 있습니다.
Q2: 사용 중인 PDMB200B17에 대해 어떤 열 관리가 필요합니까?
모듈은 적절한 열 저항을 갖춘 히트 싱크 또는 콜드 플레이트에 장착되어야 하며, 이를 통해 애플리케이션의 작동 주기에 정렬 온도가 지정 한계 내에서 유지되어야 합니다.장착하기 전에 모듈 기판에 열 인터페이스 화합물을 균일하게 적용. 기계적 과압 없이 적절한 접촉 압력을 유지 하기 위해 NEC의 지정 된 장착 토크를 따르십시오. 부적절한 냉각은 사용 중 IGBT 모듈 고장의 주요 원인입니다.
Q3: PDMB200B17을 교체하기 위해 취급할 때 어떤 예방 조치를 취해야 합니까?
IGBT 모듈을 조작하기 전에 회로의 DC 버스를 완전히 배열합니다. 정정 미터로 50V 이하의 버스 전압을 확인합니다.IGBT 트랜지스터의 게이트 산소는 정전 전류에 민감합니다.열 화합물을 장착하고 다시 장착하기 전에 오염 또는 손상을 위해 모듈의 기본 판과 장착 표면을 검사하십시오.
Q4: 어떤 고장 증상은 드라이브 시스템에서 고장있는 PDMB200B17를 나타냅니다?
IGBT 장애 모드는: 수집기와 방출기 사이의 단회로 (활성화 즉시 과류에서 드라이브 트립),오픈 서킷 고장 (드라이브는 출력 전류 비대칭을 나타냅니다. 한 단계가 없습니다.), 또는 저하 된 스위칭 (명료한 경보없이 열 분산 증가, 조기 과열로 나타납니다.)발산기, 그리고 게이트 터미널 短路 (거의 0 오름) 은 하드 장애를 확인합니다.
