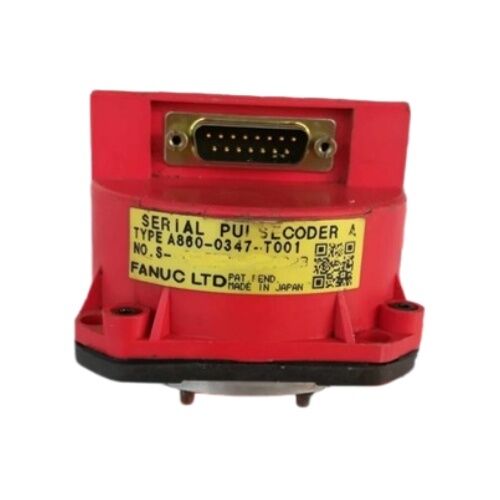

원본 Fanuc 절대 펄스 서보 모터 인코더 A860-0347-T001

Fanuc A860-0347-T001 | 시리얼 A 절대 펄스 코더 — D-Sub 커넥터, Fanuc 모델 3-0S / 4-0S S-시리즈 AC 서보 모터

개요

Fanuc A860-0347-T001 은 Fanuc S-시리즈 AC 서보 모터 제품군의 특정 모델, 특히 모델 3-0S 및 모델 4-0S 모터에 장착되는 시리얼 A 절대 펄스 코더입니다.

시리얼 A 프로토콜은 S-시리즈용 Fanuc의 1세대 시리얼 엔코더 형식으로, 모터에서 서보 앰프까지 시리얼 링크를 통해 절대 위치 피드백을 제공하여 기계 시동 시 기준점 복귀의 필요성을 없애는 동시에 S-시리즈 모터의 작동 특성에 적합한 해상도로 위치 데이터를 제공합니다.

엔코더 본체의 D-Sub 커넥터는 A860-0347 제품군 내에서 이 변형을 물리적으로 식별하는 요소입니다.

D-Sub 커넥터 — 사다리꼴 모양의 다중 핀 산업 표준 — 는 S-시리즈 모터가 생산되던 시대에 서보 피드백 연결에 흔히 사용되었으며, T001의 D-Sub는 모터 피드백 케이블 어셈블리의 해당 소켓과 연결됩니다. 이 커넥터 구성을 통해 케이블 경로를 방해하지 않고 엔코더를 교체할 수 있습니다 — 교체용 T001은 기존 케이블의 모터 쪽 소켓에 직접 연결됩니다.

A860-0347-T001이 관련된 S-시리즈 모터는 이후에 나온 알파 시리즈보다 이전 세대의 Fanuc 서보 모터를 나타냅니다.

3-0S 및 4-0S 명칭은 특정 토크 및 속도 분류의 중간 프레임 S-시리즈 모터를 나타냅니다. 이러한 모터로 제작된 기계 — 1990년대 주요 제조사의 선반, 머시닝 센터 및 이송 라인 장비 — 는 전 세계 생산 시설에서 계속 작동하고 있으며, 테스트된 교체용 펄스 코더는 역사적인 호기심보다는 활발한 유지보수 요구 사항입니다.

Fanuc S-시리즈 생태계의 모든 절대 시리얼 펄스 코더와 마찬가지로 A860-0347-T001의 절대 위치 기능은 기계 전원 주기 동안 다회전 수를 유지하기 위해 서보 앰프의 배터리 백업에 의존합니다.

정상적인 앰프 배터리는 이전 S-시리즈 모터에 사용된 증분형과 이 엔코더를 구별하는 "시동 시 기준점 복귀 없음" 이점을 위한 작동 전제 조건입니다.

주요 사양

시리얼 A 프로토콜 — S-시리즈 컨텍스트

시리얼 A 프로토콜은 A860-0347-T001을 S-시리즈용 Fanuc 시리얼 엔코더의 1세대에 속하게 합니다. 시리얼 A 이전에는 S-시리즈 모터가 A/B/Z 쿼드러처 신호를 생성하는 증분형 펄스 코더(A860-0315, A860-0316 제품군)를 사용했습니다. 시리얼 A는 이러한 아날로그 쿼드러처 출력을 컴팩트한 시리얼 데이터 링크로 대체하여 엔코더와 앰프 간에 필요한 도체 수를 줄이는 동시에 증분형으로는 제공할 수 없었던 절대 위치 피드백을 가능하게 했습니다.

시리얼 절대 피드백으로의 전환은 기계 작업자에게 중요한 작동 개선이었습니다. 시리얼 A 엔코더가 장착된 기계는 앰프 배터리가 정상이라면 계획적이거나 비계획적인 정전 후 즉시 생산을 재개할 수 있습니다. 증분형 엔코더가 장착된 기계는 모든 전원 주기 후에 구조화된 기준점 복귀 시퀀스가 필요하여 시동 시간을 늘리고 유지보수 중 유연성을 제한합니다.

S-시리즈에 사용되는 시리얼 A 프로토콜은 이후 알파 및 알파 i 엔코더 세대에 사용되는 시리얼 프로토콜과 다릅니다. A860-0347-T001은 알파 시리즈 엔코더(A860-0346, A860-0356 제품군) 또는 알파 i 엔코더(A860-2001 시리즈)와 전기적 또는 프로토콜적으로 호환되지 않습니다 — 다른 모터 세대에 사용되며 다른 앰프 인터페이스 회로와 통신합니다.

D-Sub 커넥터 — 현장 식별 및 교체 참고 사항

A860-0347-T001의 D-Sub 커넥터 형식은 래칭 고정 나사가 있는 표준 사다리꼴 하우징을 사용합니다. 현장에서 모터를 검사할 때, 케이블의 모터 쪽 끝에 있는 D-Sub 소켓 — Amphenol 또는 플랫 핀 커넥터가 아닌 — 은 이 T001 D-Sub 변형이 다른 A860-0347 시리즈 변형이 아닌 올바른 엔코더임을 나타내는 물리적 지표입니다.

교체품 주문 전에 모터의 피드백 케이블에 엔코더 끝에 D-Sub 소켓이 있는지 확인하십시오. T001은 다른 커넥터 형식으로 종단된 케이블에는 맞지 않습니다.

자주 묻는 질문

Q1: A860-0347-T001이 통신을 잃으면 어떤 CNC 경보가 나타나며, 첫 번째 진단 단계는 무엇입니까?

시리얼 A 엔코더 통신 오류는 일반적으로 호환되는 CNC 세대에서 SV-3xx 시리즈 경보로 나타납니다 — 일반적으로 SV360 (시리얼 데이터 오류) 또는 서보를 활성화할 수 없음을 나타내는 축 경보입니다.

엔코더를 불량으로 판정하기 전에 엔코더 본체의 D-Sub 커넥터를 분리하고 다시 연결하고, 모든 핀에 오염이나 물리적 손상이 있는지 검사하십시오. 케이블 경로에 꺾임, 눌림 손상 또는 도관 가장자리에서의 마모가 있는지 검사하십시오.

커넥터 및 케이블 검사 후에도 경보가 지속되면 다른 축의 정상 작동하는 피드백 케이블로 교체하십시오 (커넥터 호환 시). 교체 케이블로 오류가 해결되면 케이블 손상을 의미하며, 오류가 지속되면 엔코더 또는 해당 앰프 인터페이스 회로를 의미합니다.

Q2: A860-0347-T001은 새 부품으로 구할 수 있습니까, 아니면 잉여 및 교환으로만 구할 수 있습니까?

S-시리즈 모터 세대는 현재 Fanuc 생산 이전이며, A860-0347-T001은 작동 중인 기계 폐기에서 나오는 잉여 부품 및 모터 수리 전문가의 관리형 교환 풀을 통해 독점적으로 공급됩니다.

신뢰할 수 있는 공급업체의 테스트 및 보증된 교환 장치는 기능 상태에 대한 확신을 가지고 교체하는 가장 실용적인 방법입니다.

정적 벤치 테스트만으로는 엔코더의 시리얼 통신 성능을 검증할 수 없습니다. 호환되는 앰프 및 CNC에서 회전하면서 테스트하는 것이 의미 있는 자격입니다.

Q3: 직접 교체품을 구할 수 없는 경우 A860-0347-T001을 나중에 나온 절대 엔코더 유형으로 교체할 수 있습니까?

아니요 — 시리얼 A 엔코더의 프로토콜 및 앰프 인터페이스는 시리얼 A 데이터를 수신하도록 설계된 S-시리즈 서보 앰프에 특화되어 있습니다.

다른 Fanuc 엔코더 제품군으로 교체하려면 해당 엔코더의 프로토콜을 수용할 수 있는 앰프가 필요하며, 이는 엔코더뿐만 아니라 서보 시스템 변경이 필요합니다.

실제로는 애프터마켓에서 호환되는 A860-0347-T001을 구하는 것이 올바른 접근 방식입니다.

신뢰할 수 있는 Fanuc S-시리즈 모터 전문가는 정확한 T001 D-Sub 변형을 사용할 수 있는지 또는 케이블 개조를 통해 A860-0347 제품군 내에서 호환되는 대안이 있는지 조언할 수 있습니다.

Q4: 교체용 A860-0347-T001을 장착한 후 어떤 시동 절차가 필요합니까?

모든 엔코더 교체 후에는 기준점 복귀가 필요합니다. 새 엔코더는 기계의 기계적 위치와 저장된 다회전 수 간의 관계가 없습니다 — 앰프의 SRAM이 재설정되었거나 이전 엔코더의 각도 방향에 연결된 수가 포함되어 있습니다.

기계를 켜고, 엔코더 통신 경보가 해제되었는지 확인한 후 (시리얼 링크가 설정되었음을 나타냄), 축을 전체 기준점 복귀 사이클을 통해 구동하십시오. 기준점 복귀 후 축 위치 표시가 예상 기계 제로 좌표를 표시하는지 확인한 후 생산 프로그램을 실행하십시오.

Q5: 장기간 작동하는 S-시리즈 기계에서 A860-0347-T001의 가장 일반적인 고장 패턴은 무엇입니까?

노후화 관련 베어링 마모가 주요 기계적 고장입니다 — 광학 디스크 어셈블리를 지지하는 엔코더 베어링에 유격이 발생하여 신호 노이즈가 발생하고 결국 시리얼 통신 경보가 발생합니다.

모터 샤프트 씰을 통해 냉각수 미스트 또는 오일 에어로졸이 유입되어 발생하는 광학 디스크 오염이 두 번째 주요 고장 경로입니다. 디스크 표면이 가려져 신호 진폭이 감지 임계값 이하로 떨어집니다.

D-Sub 커넥터 핀 부식 — 습기, 냉각수 증기 또는 윤활제 미스트가 커넥터에 유입되어 발생 — 은 시간이 지남에 따라 악화되는 간헐적인 통신 오류를 유발합니다. 모든 경우에 엔코더는 현장에서 수리할 수 없습니다. 교환이 서비스 솔루션입니다.
