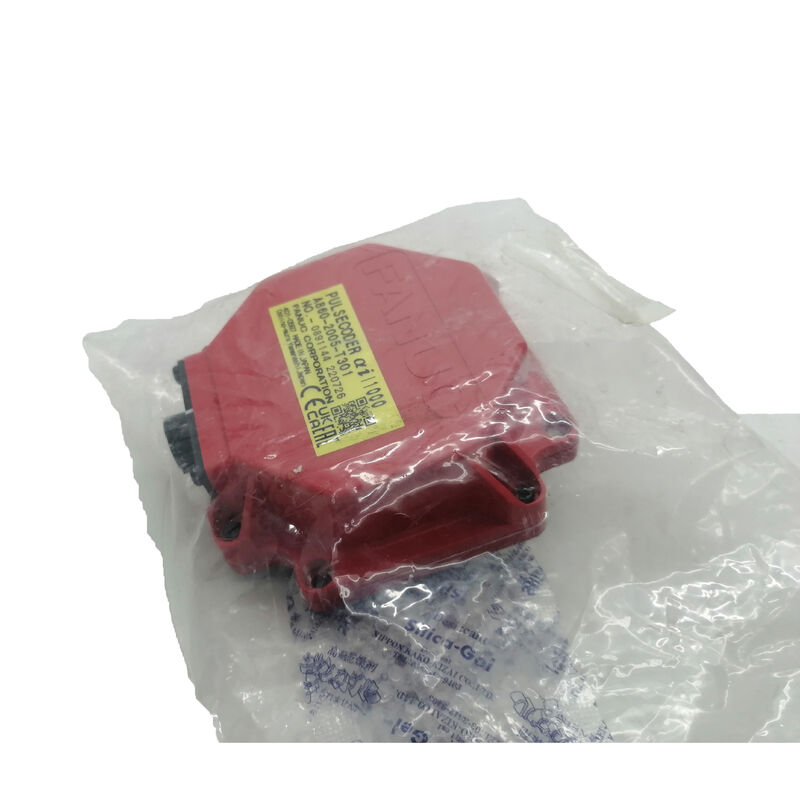

FANUC A860-2005-T301 펄스 코더 — Alpha i 시리즈 AC 서보 모터용 aiI1000 증분형 엔코더

CNC 기계를 완전히 멈추게 하는 부품은 몇 가지 안 됩니다. 서보 모터 펄스 코더가 그 목록의 상위에 있습니다. FANUC A860-2005-T301은 광범위한 Alpha i 시리즈 AC 서보 모터 제품군에 장착되는 aiI1000 증분형 엔코더입니다. 이는 FANUC의 산업용 모션 제어 생태계에서 가장 널리 사용되는 피드백 장치 중 하나로, 소형 축 드라이브부터 대형 고토크 유닛까지 모든 모터 크기를 지원합니다.

aiI1000 명칭의 의미

aiI1000의 "I"는 중요한 문자입니다. 이는 절대형이 아닌 증분형 펄스 코더입니다. 절대형 엔코더는 전원 이력에 관계없이 모든 샤프트 각도에서 고유한 위치 코드를 출력하는 반면, aiI1000은 샤프트가 회전함에 따라 연속적인 펄스 스트림을 생성합니다. 이는 FANUC 서보 증폭기가 속도, 방향 및 위치 변화를 결정하기 위해 처리하는 고해상도 쿼드러처 피드백입니다.

증분형 피드백은 CNC 제어의 기준 위치 시스템과 함께 작동합니다. 기계 시작 시 각 축은 기준 복귀를 수행하여 알려진 기준점을 설정합니다. 그 시점부터 aiI1000 엔코더는 1,000,000 펄스/회전 해상도로 모든 움직임을 추적합니다. 이는 Alpha i 모터 제품군의 전체 작동 속도 범위에 걸쳐 엄격한 위치 허용 오차와 부드러운 속도 제어를 지원하기에 충분한 세분화입니다.

기술 사양

산업 전반을 아우르는 모터 범위

A860-2005-T301을 좁은 응용 분야의 엔코더와 차별화하는 것은 바로 Alpha i 모터의 광범위한 지원입니다. 소형 축 드라이브에 적합한 빠르고 컴팩트한 모터인 αi2/4000부터 고토크 αi50 변형까지, aiI1000 펄스 코더는 FANUC의 전체 Alpha i AC 서보 범위 중 중간 및 대형 프레임에 걸쳐 표준 피드백 장치입니다.

이는 200V AC 및 400V AC 모터 변형 모두를 포함하므로 동일한 엔코더 부품 번호로 모터 피드백 시스템 변경 없이 다른 지역 전력 표준용으로 제작된 기계를 지원할 수 있습니다. 또한 혼합된 기계 플릿을 관리하는 유지보수 팀이 단일 엔코더 부품 번호를 재고하고 이를 Alpha i 서보 모터의 상당 부분에 적용할 수 있음을 의미합니다.

설치: Oldham 커플링 방식

A860-2005-T301은 Oldham 커플링을 통해 설치됩니다. 이는 엔코더 샤프트와 모터 샤프트를 연결하면서 두 샤프트 간의 약간의 각도 및 평행 불일치를 수용하는 3피스 기계식 커플링입니다. 이는 Alpha i 펄스 코더 제품군에 대한 FANUC의 표준 장착 접근 방식이며, 설치 절차는 FANUC 모터 기술 설명서에 문서화되어 있습니다.

실제 단계: 4개의 M4 육각 소켓 볼트로 펄스 코더를 모터 엔드 벨에 고정합니다. O-링이 엔코더를 모터 포켓에 밀봉하여 인터페이스에서 오염 물질 유입을 방지합니다. 커플링은 재조립 시 올바른 방향을 유지해야 합니다. 즉, 이빨이 제대로 맞물려야 하고 O-링이 끼이지 않고 깨끗하게 안착되어야 합니다.

주의할 점 한 가지: FANUC 자체 설명서에서는 펄스 코더와 모터 커버에 설치 중 물리적인 충격을 가해서는 안 된다고 강조합니다. 이는 정밀 광학 장치이기 때문입니다. 교체 절차 중 엔코더를 먼지와 금속 부스러기로부터 보호하는 것도 마찬가지로 중요합니다.

이 엔코더가 사용되는 곳

Alpha i 모터 시리즈는 2000년대 초반부터 지배적인 FANUC 서보 플랫폼이 되었으며 10년 이상 광범위한 신규 기계 생산에 사용되었습니다. 이러한 설치 기반은 A860-2005-T301이 다음과 같은 분야에서 매우 일반적인 유지보수 품목이 되었음을 의미합니다:

CNC 머시닝 센터 — Mazak, Makino, Okuma, DMG Mori, Doosan 등 다양한 제조사의 3축, 4축, 5축 머시닝 센터의 주축 드라이브(X, Y, Z, B, C) (FANUC 16i, 18i, 30i, 31i 제어 장치 사용)

CNC 선반 및 터닝 센터 — Alpha i 모터가 공구 캐리어와 공작물 축을 구동하는 2축, 다축 및 밀링-터닝 구성의 축 서보 드라이브

FANUC 산업용 로봇 — αi 모터 제품군이 고성능 액추에이션을 제공하는 M, R, LR 시리즈 로봇의 암 조인트 드라이브

전용 생산 장비 — 자동차, 항공 우주 및 일반 제조 환경에서 Alpha i 서보 드라이브를 중심으로 제작된 맞춤형 자동화 셀, 트랜스퍼 라인 및 특수 목적 기계

교체 전 고장 진단에 대한 참고 사항

엔코더 교체 시 가장 흔한 실수 중 하나는 엔코더가 실제로 고장난 부품인지 확인하기 전에 교체하는 것입니다. 엔코더 고장 관련 FANUC 서보 알람(일반적으로 FANUC CNC 시스템의 300~499 범위 내 SV 알람)은 케이블 손상, 커넥터 부식, 증폭기 고장 또는 엔코더 신호선 간섭으로 인해 발생할 수도 있습니다.

엔코더 교체를 결정하기 전에 엔코더 케이블 연속성 확인, 모터 및 증폭기 양쪽 끝의 커넥터 검사, 알려진 양호한 케이블로 교체하는 것이 좋습니다. 정적 테스트 장비로 확인하거나 의심되는 엔코더를 FANUC 증폭기가 있는 테스트 모터에 장착하여 확인된 엔코더 고장은 교체가 고장을 해결할 것이라는 가장 높은 확신을 줍니다.

FAQ

Q1: FANUC A860-2005-T301은 절대형 엔코더입니까, 아니면 증분형 엔코더입니까?

이것은 증분형입니다. aiI1000의 "I"는 증분형을 의미합니다. 절대형 엔코더와 달리 전원 차단 시 위치 데이터를 유지하지 않습니다. CNC 제어는 각 기계 시작 시 기준 복귀(축 호밍)를 수행하여 축 기준 위치를 설정해야 합니다.

Q2: 어떤 FANUC 서보 모터가 A860-2005-T301을 사용합니까?

이 엔코더는 αi2/4000부터 αi4, αi8, αi12, αi22, αi30, αi40, αi50까지의 FANUC Alpha i 시리즈 AC 서보 모터를 모든 속도 변형에 걸쳐 지원합니다. 200V 및 400V 모터 버전 모두에 사용됩니다. 항상 모터의 엔코더 라벨을 확인하여 확인하십시오. 라벨의 부품 번호가 호환성을 결정하는 참조입니다.

Q3: A860-2005-T301과 함께 작동하는 CNC 제어 및 서보 증폭기는 무엇입니까?

이 펄스 코더는 FANUC의 고속 직렬 링크를 통해 αi 및 βi 시리즈 서보 증폭기와 통신하며, 0i, 16i/18i/21i, 30i/31i/32i 제품군의 CNC 제어와 쌍을 이룹니다. 이들은 2000년대 초반부터 현재까지 제작된 공작 기계 및 로봇에서 지배적인 FANUC 플랫폼입니다.

Q4: A860-2005-T301의 고장을 일반적으로 나타내는 FANUC 알람은 무엇입니까?

엔코더 관련 고장은 일반적으로 FANUC CNC 디스플레이에 SV 알람(서보 알람)을 발생시킵니다. 일반적인 코드는 SV0364(CSAL 알람), SV0368(소프트 위상 알람) 및 관련 엔코더 통신 또는 카운트 오류를 포함합니다. 엔코더 고장으로 결론 내리기 전에 엔코더 케이블과 커넥터를 검사하십시오. 케이블 고장도 동일한 알람 코드를 생성하기 때문입니다.

Q5: A860-2005-T301이 고장났을 때 수리할 수 있습니까?

정품 수리는 거의 불가능합니다. FANUC는 aiI1000을 밀봉된 정밀 어셈블리로 제조하며, 내부 광학 디스크 및 커플링 부품은 현장 분해를 위해 설계되지 않았습니다. 전용 테스트 장비를 갖춘 전문 FANUC 모터 수리 시설은 교체 전에 엔코더 고장을 확인하기 위한 고장 진단을 수행할 수 있지만, 현실적인 서비스 옵션은 검증된 기능 단위로 교체하거나 전문 FANUC 엔코더 공급업체에서 제공하는 교환 프로그램을 이용하는 것입니다.
