| 원래 장소 | 일본 |
| 브랜드 이름 | MITSUBISHI |
| 인증 | CE RoHS |
| 모델 번호 | Q68RD3-G |

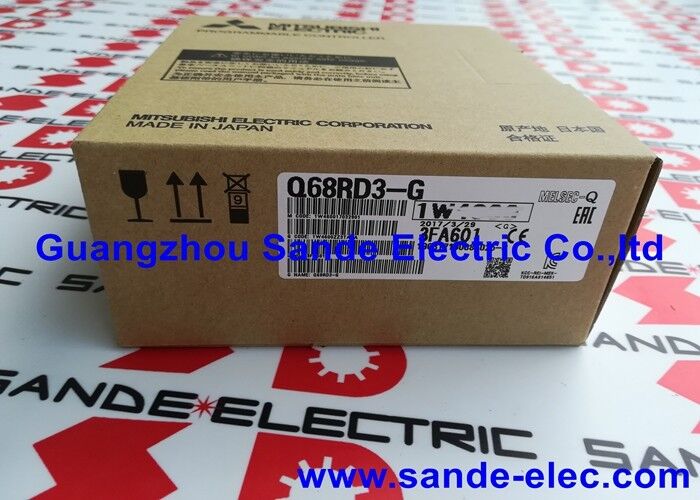

Q68RD3-G는 MELSEC-Q(시스템 Q) PLC 플랫폼을 위한 Mitsubishi의 8채널 고정확도 RTD 온도 입력 모듈입니다. 8개의 입력 채널은 백금 저항 온도계 신호를 읽습니다. Pt100, JPt100 및 Pt1000 센서 유형은 직접 연결됩니다. "G" 접미사는 채널 절연 버전을 식별합니다. 8개의 입력 채널 각각은 다른 채널 및 백플레인으로부터 전기적으로 절연되어 있습니다.
이는 각 센서를 공통 전위 제약 없이 연결할 수 있음을 의미합니다. 즉, 플랜트의 서로 다른 지점에 접지된 센서, 서로 다른 전위의 센서, 별도의 프로세스 구역에 있는 센서가 모두 접지 루프 간섭이나 채널 간 잡음 없이 동일한 모듈에 연결됩니다.
표준 비절연 모듈에서는 모든 입력 채널이 공통 참조를 공유합니다. 접지 오류 또는 잠재적인 오프셋이 있는 센서 하나가 다른 모든 채널의 판독값을 손상시킬 수 있습니다. 채널 격리는 이러한 종속성을 제거합니다. 즉, 하나의 센서 배선에 오류가 발생하면 해당 채널에만 영향을 미치고 나머지 7개는 영향을 받지 않습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | Q68RD3-G |
| 플랫폼 | MELSEC-Q(시스템 Q) |
| 입력 채널 | 8 |
| 격리 | 채널 간 절연 |
| 입력 유형 | Pt100, JPt100, Pt1000, JPt1000 RTD |
| 지정 | 높은 정확도(G 접미사) |
| 설치 | Q 시리즈 기본 베이스 또는 증설 베이스 |
| 기원 | 일본 |
Q68RD3-G는 특히 RTD 입력 모듈입니다. RTD 센서(Pt100, JPt100)는 백금 와이어의 저항 변화를 통해 온도를 측정합니다. 이는 산업 공정 장비의 일반적인 온도 범위에서 열전대보다 선형적이고 안정적인 측정 방법입니다. 열전대는 더 높은 온도를 포괄하고 더 빠른 과도 현상을 측정할 수 있지만 RTD는 지속적인 공정 온도 측정을 위해 더 나은 절대 정확도와 반복성을 제공합니다.
MELSEC-Q 온도 모듈 제품군은 RTD 입력(Q68RD3-G) 및 열전대 입력(Q64TD, Q68TD-G 시리즈) 옵션을 모두 제공합니다. 애플리케이션에 설치된 센서 유형을 확인하십시오. 두 모듈 유형은 서로 바꿔 사용할 수 없습니다.
Q1: Q68RD3-G에서 채널 간 절연의 이점은 무엇입니까?
8개의 RTD 입력 채널 각각은 다른 모든 채널 및 PLC 백플레인으로부터 독립적으로 절연되어 있습니다. 접지 오류, 잠재적인 오프셋 또는 배선 손상이 있는 센서는 해당 채널에만 영향을 미치며 나머지 7개 채널은 계속해서 정확하게 측정합니다. 비절연 모듈에서는 한 센서의 접지 문제로 인해 모든 채널의 판독값이 동시에 손상될 수 있습니다.
Q2: Q68RD3-G와 호환되는 RTD 센서 유형은 무엇입니까?
Q68RD3-G는 백금 저항 온도계인 Pt100, JPt100(일본 표준), Pt1000 및 JPt1000을 수용합니다. 이는 전 세계적으로 사용되는 표준 산업용 RTD 유형입니다. 니켈 RTD 및 열전대는 이 모듈과 호환되지 않습니다. 지정하기 전에 설치 시 센서 유형을 확인하십시오.
Q3: Q68RD3-G를 확장 베이스 랙에 사용할 수 있나요, 아니면 기본 베이스에만 사용할 수 있나요?
Q68RD3-G는 Q 시리즈 기본 베이스 랙과 증설 베이스 랙에 모두 장착할 수 있습니다. MELSEC-Q 시스템 구성 도구(GX Works2 또는 GX Developer)에서 슬롯 위치와 I/O 할당을 확인하여 모듈의 주소 할당이 시스템의 다른 모듈과 충돌하지 않는지 확인하십시오.
Q4: Q68RD3-G의 Pt100 센서에는 어떤 배선 방법이 권장됩니까?
3선 RTD 배선은 측정 오프셋을 유발할 수 있는 리드 와이어 저항을 보상하므로 대부분의 산업용 애플리케이션에 권장됩니다. 4선식 배선은 리드 저항 오류를 완전히 제거하여 최고의 정확도를 제공합니다. 2선식 배선은 더 간단하지만 케이블 저항에 비례하여 측정 오류가 발생합니다. 오류가 허용되는 짧은 케이블에만 적합합니다.
Q5: MELSEC-Q 시스템에서 Q68RD3-G는 어떻게 구성 및 프로그래밍됩니까?
모듈은 GX Works2(또는 이전 Q 시리즈 프로젝트의 경우 GX Developer)에서 구성됩니다. 모듈 매개변수(센서 유형, 평균화 모드, 온도 단위(°C 또는 °F), 경고 설정)는 인텔리전트 기능 모듈 매개변수 편집기에서 설정됩니다. Q 시리즈 CPU는 CPU 및 프로그램 구조에 따라 FROM/TO 명령어 또는 직접 장치 액세스를 사용하여 모듈의 버퍼 메모리에서 온도 데이터를 읽습니다.
