제품 상세 정보:
|
| 상태: | 새로운 공장 봉인(NFS) | 품목 번호: | OSE105S2 |
|---|---|---|---|
| 기원: | 일본 | ||
| 강조하다: | 원본 a860-2150-v001,오리지널 서보 모터 인코더,인코더 a860-2150-v001 |
||
Mitsubishi 서보 엔코더의 순정 새 제품을 찾는 것은 항상 쉽지 않습니다. 특히 더 이상 생산되지 않는 레거시 장치의 경우 더욱 그렇습니다. "OSE105S2"는 바로 그런 부품입니다. 일본에서 제작된 OEM Mitsubishi 증분 회전 엔코더로, 한 세대의 CNC 기계에 동력을 공급했던 "HC 및 HCR 시리즈 AC 서보 모터"의 공장 장착 피드백 장치로 설계되었습니다.이 목록은 "정품 Mitsubishi Electric OSE105S2"에 대한 것입니다. 원래 포장 상태의 새 제품이며, 재생품이나 복제품이 아닙니다.이 엔코더의 기능과 중요성CNC 기계의 모든 서보 축은 엔코더에 의존하여 위치 루프를 닫습니다. 모터가 회전하고, 엔코더가 카운트하며, 서보 드라이브는 초당 수천 번씩 실제 위치와 명령된 위치를 비교합니다. 엔코더를 제거하거나 손상시키거나 품질이 낮은 장치로 대체하면 축이 오류를 발생시키거나 정확도가 저하됩니다.OSE105S2는 Mitsubishi의 HC/HCR 모터 시리즈를 위한 "공장 일치형 피드백 구성 요소"입니다. 모터 샤프트 후면에 직접 장착되며 구조화된 다상 신호를 통해 서보 드라이브와 통신합니다. 이는 드라이브가 수신하도록 보정 및 조정된 것과 동일한 신호 형식입니다. 이것이 애프터마켓 대체품 대신 순정 OEM 부품을 사용하는 이유입니다. 시스템은 이를 중심으로 설계되었습니다.
기술 사양매개변수세부 정보
OSE105S2 (또한: OSE-105S2)
제조업체Mitsubishi Electric엔코더 유형
| 해상도 | 1,000,000 펄스/회전 |
|---|---|
| 신호 출력 | A, B, Z 위상 + 보완 신호 |
| 커넥터 | 8핀 |
| 장착 유형 | 플랜지 마운트 |
| 호환 모터 | Mitsubishi HC 시리즈, HCR 시리즈 |
| 원산지 | 일본 |
| 패키지 무게 | 약 1kg |
| 제품 상태 | 제조업체에서 단종됨 |
| OSE 시리즈 — Mitsubishi 서보 아키텍처에 내장됨 | OSE 엔코더 제품군은 Mitsubishi 서보 생태계 내에서 특정 역할을 차지합니다. 기계 축이나 볼스크류에 장착되는 외부 엔코더와 달리 OSE105S2는 "내부 모터 엔코더"입니다. 모터 하우징 내부에 있으며 로터 샤프트에 직접 연결되어 서보 증폭기에 주요 속도 및 위치 피드백을 제공합니다. |
| 이 직접 연결 방식은 중요합니다. 엔코더와 모터 샤프트 사이에 유연한 커플링이 없으므로 피드백 경로에 기계적 유연성과 백래시가 전혀 없습니다. 모터가 회전하는 모든 회전은 샤프트 커플링이 외부 엔코더에 도입할 수 있는 반올림 오류 없이 정확하게 계산됩니다. | "8핀 플랜지 커넥터"와 A/B/Z 4상 출력 형식은 HC/HCR 모터 범위 전반에 걸쳐 일관되므로 OSE105S2는 구형 Mitsubishi 구동 기계군을 유지보수하는 서비스 팀에게 일반적인 예비 부품입니다. |
| A/B/Z 위상 출력 — 각 신호의 내용 | 세 개의 채널, 세 가지 작업: |
| A 및 B 위상 | — 핵심 4상 쌍입니다. 이 두 신호는 90도 오프셋되어 있어 드라이브에 샤프트가 얼마나 회전했는지, 어느 방향으로 회전했는지 알려줍니다. 두 채널의 상승 및 하강 에지를 계산하면 엔코더 주기당 4개의 위치 카운트를 얻을 수 있습니다. 이를 4상 디코딩이라고 합니다. |
— 완전한 회전당 하나의 펄스로, 기준 마커로 사용됩니다. 이것은 서보 증폭기가 호밍 중에 샤프트의 알려진 각도 기준 위치를 설정하는 데 사용하는 신호입니다. 깨끗한 Z 펄스가 없으면 호밍 사이클이 불안정해집니다.보완 신호(/A, /B, /Z)는 차동 쌍으로, 긴 케이블 경로에서 노이즈 내성에 필수적이며 서보 애플리케이션에서 사용되는 라인 드라이버 출력 형식의 표준 기능입니다.이 엔코더가 사용되는 곳
HC 및 HCR 모터 시리즈는 1990년대와 2000년대에 걸쳐 광범위한 Mitsubishi 구동 장비에 널리 배포되었습니다. OSE105S2는 다음과 같은 경우 필요한 예비 부품으로 여전히 사용됩니다:
CNC 머시닝 센터 — Mitsubishi MELDAS 제어 밀링 및 머시닝 센터의 X, Y, Z 및 회전 축 서보 모터CNC 선반
산업용 로봇
— HC 시리즈 조인트 모터를 사용하는 구형 Mitsubishi MELFA 로봇 팔의 조인트 서보 피드백이송 라인 및 FMS
— 자동차 부품 공급업체 부문의 HC 시리즈 서보 드라이브를 기반으로 제작된 팔레트 체인저, 셔틀 테이블 및 이송 시스템사출 성형기
— Mitsubishi 드라이브를 사용하는 기계의 클램프 및 사출 축 서보 피드백

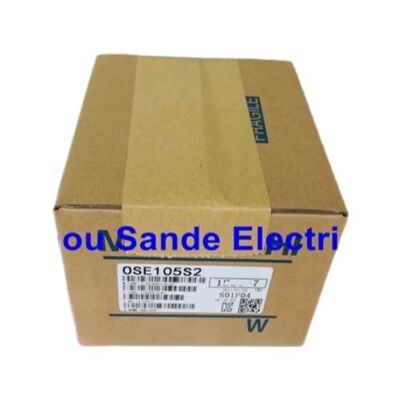

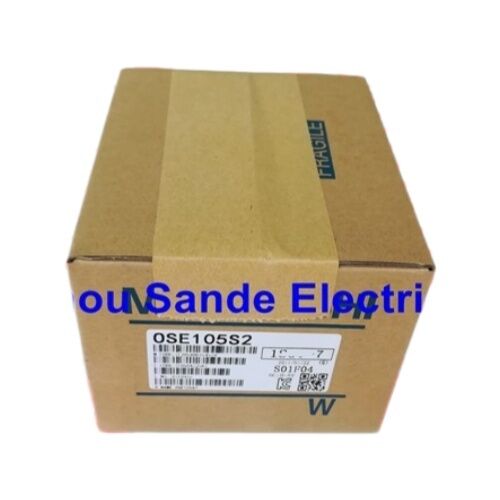

이 장치는 원래 Mitsubishi 포장 상태의 공장 새 제품으로 제공됩니다. OSE105S2와 같은 단종된 부품의 경우 새 제품과 재생품의 차이는 상당히 중요합니다:
새 엔코더는 베어링 수명이 완전히 남아 있고, 마모나 오염이 없는 깨끗한 광학 디스크, 공장 보정된 신호 정렬 상태를 유지합니다. 재생품은 서비스 이력이 불확실합니다. 다른 이유로 고장난 모터에서 제거되었거나, 폐기되기 전에 수년간 작동했던 모터에서 제거되었을 수 있습니다. 서보 모터 내부에 있으며 기계 수명 동안 작동해야 하는 엔코더의 경우, 원래 상자에 새 제품인 경우에만 예측 가능한 서비스 수명을 기대할 수 있습니다.자주 묻는 질문
Q1: OSE105S2는 증분 엔코더입니까, 절대 엔코더입니까?이것은 "증분" 엔코더입니다. 샤프트가 회전함에 따라 A, B, Z 위상 4상 신호를 생성하지만, 전원이 꺼지면 위치 데이터를 유지하지 않습니다. 서보 드라이브는 Z 위상 펄스를 사용하는 호밍 사이클을 통해 기계 시작 시 절대 기준을 설정합니다.
Q2: 어떤 Mitsubishi 서보 모터가 OSE105S2를 사용합니까?OSE105S2는 "Mitsubishi HC 시리즈 및 HCR 시리즈 AC 서보 모터"의 공장 장착 엔코더이며, HC-SF, HC-SFS 및 관련 변형 모델을 포함합니다. 모터 부품 번호가 HC 또는 HCR로 시작하는 경우 OSE105S2가 올바른 엔코더일 가능성이 높습니다. 주문하기 전에 기존 장치의 라벨을 확인하십시오.
Q3: OSE105S2를 최신 Mitsubishi 엔코더로 교체할 수 있습니까?직접적으로는 불가능합니다. OSE 엔코더 제품군은 페어링된 서보 증폭기에 맞춰진 특정 커넥터 핀 배열과 신호 형식을 사용합니다. 다른 유형의 엔코더를 대체하려면 증폭기 측의 매개변수 변경 및 잠재적인 하드웨어 수정이 필요합니다. 기존 기계에 대한 동일 부품 교체의 경우 OSE105S2가 올바른 부품입니다.
Q4: 이 엔코더는 아직 Mitsubishi에서 제조됩니까?아니요 — OSE105S2는 "Mitsubishi Electric에서 단종되었습니다". 원래 상자에 새 제품 재고는 산업 자동화 부품 공급업체를 통해 구할 수 있지만, 적극적으로 생산되지는 않습니다. 장기적인 공급이 필요한 경우 재고가 있는 동안 여러 개를 확보하는 것이 좋습니다.
이 엔코더는 Mitsubishi 문서 및 일부 공급업체 카탈로그에서 "OSE-105S2"(하이픈 포함 형식)로도 나열됩니다. HC-202S-E51+OSE105S2와 같은 모터 부품 조합에서 참조되며, 여기서 "E51"은 엔코더 옵션을 나타냅니다. 카탈로그 출처에 따라 B55028 및 E42와 같은 교차 참조 코드가 있습니다.
