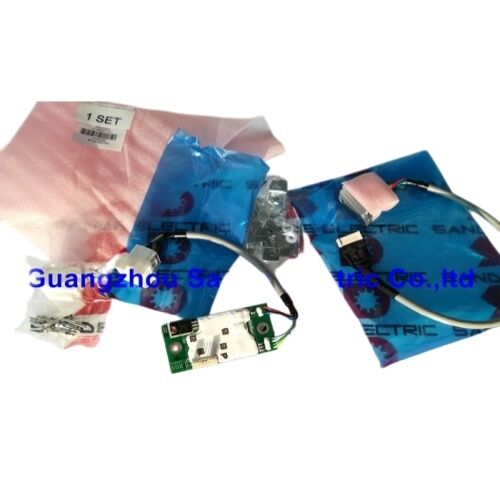

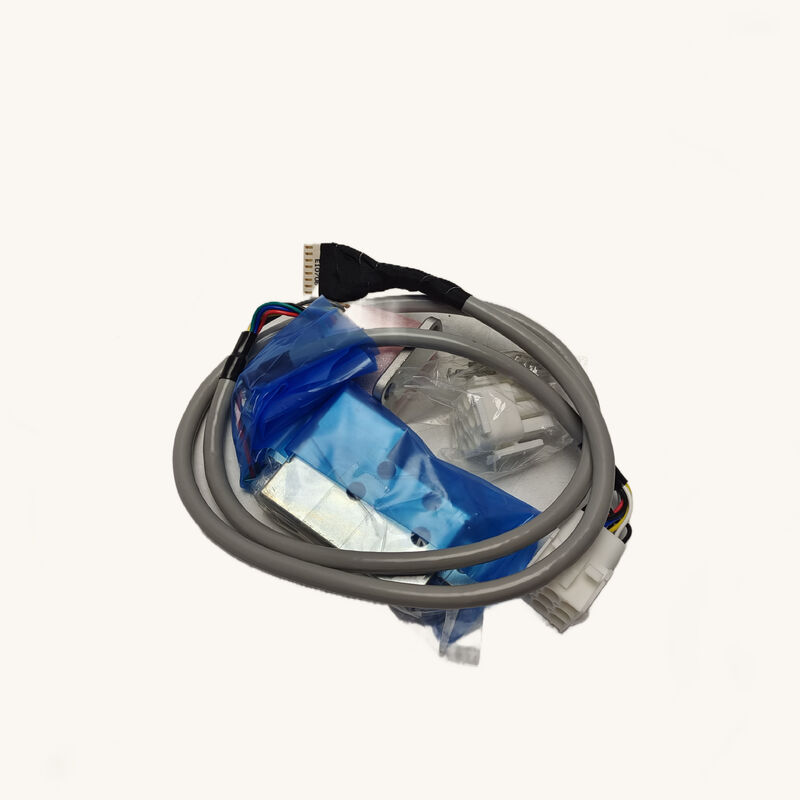

미쓰비시 TS1860N1170 PLG 샤프트 인코더

미쓰비시 스핀드 드라이브가 위치 신호를 잃으면 기계는 멈춥니다.C축 동작이 없습니다. 그냥 경보와 정지된 생산 라인.미쓰비시 TS1860N1170바로 그 시나리오를 방지하는 PLG 샤프트 인코더입니다. 미쓰비시의 MELDAS CNC 스핀들 시스템에서 위치 및 속도 피드백 장치로 작동합니다.

이 단위는 제공됩니다새롭고, 원래, 설치되지 않은¥ 공장용 미쓰비시 일렉트릭, 재건되지 않은, 리모델링되지 않은

미쓰비시 스핀들 시스템 에서 "PLG"가 의미하는 바

PLG는펄스 생성기미쓰비시 CNC 용어에서, 비록 현대 TS 시리즈 장치가 단순한 펄스 카운터보다 훨씬 더 정교합니다. The TS1860N1170 belongs to Mitsubishi's serial output PLG encoder family — devices that communicate position and speed data to the MDS-series spindle drive via a high-speed serial interface rather than simple analog sine/cosine waveforms.

이 일련 통신 아키텍처는 설계에 의해 Mitsubishi의 MDS 스핀드 드라이브는 모터 매개 변수, 경보 역사,즉, 인코더와 드라이브는 전원 충전 시 자체 무결성을 확인하는 일치된 시스템을 형성합니다.. 호환되지 않는 인코더를 교체하면 스핀드가 회전하기 전에 드라이브 알람이 꺼집니다. 이것은 오리지널 미쓰비시 부품을 사용하는 것이이 부품 클래스에 매우 중요한 이유 중 하나입니다.

한 번 살펴보면

스핀들 피드백 루프 왜 이 인코더가 협상 불가능한지

가공 센터 스핀드는 고속으로 회전 하는 것 보다 훨씬 더 많은 일을 합니다. 현대 MELDAS 제어 기계에서는 스핀드는 다음 과 같은 일을 해야 합니다.

• 가속하고 느리게명령에 따라, 프로그래밍된 램프 프로필에 정확하게 반응합니다.
• 고정된 각으로 향한다자동 도구 변경에 있어서는, 매번 1도 단위로 멈춰야 합니다
• Z축 피드와 동기화딱딱한 탭 사이클에서 스핀드 RPM를 스핀드 정밀성을 위해 공급 속도와 일치시키는 것
• C축으로서의 함수밀링 회전 센터에서, 절단 부하의 각 위치를 유지

이 기능들 중 어느 것도 스핀드 인코더로부터의 연속적이고 정확한 피드백 없이 작동하지 않습니다. TS1860N1170은 피드백,MDS 스핀들 증폭기와 직접 통신하여 스핀들 회전마다 위치 및 속도 루프를 닫습니다..

고장나 손상된 인코더는 항상 깨끗한 경보를 만들지는 않습니다.또는 일관성 없는 스레드 피치새로운 인코더는 그 변수를 완전히 제거합니다.

미쓰비시의 MDS 드라이브 아키텍처와 일치

TS 시리즈 PLG 인코더는 Mitsubishi의 MELDAS CNC 생태계 내의 검증 된 구성 요소입니다.MDS 시리즈 스핀드 증폭기MDS-A, MDS-B, MDS-C, MDS-D, MDS-DH 가족을 포함하여 Mitsubishi 제어 장치로 제작된 광범위한 CNC 기계 도구에서 발견됩니다.

미쓰비시 자체 기술 문서에PLG 자동 조정 절차PLG 인코더 또는 스핀드 드라이브 유닛이 교체될 때마다이 절차는 Z-fase 참조 신호를 재정정렬하고 시누소이드 출력 품질을 확인합니다.이 캘리브레이션 절차에 실패 한 후판 또는 복제 장치는 기계의 물리적 외모에 관계없이 다시 작동을 막을 것입니다.

기계 도구 산업 전체의 응용 프로그램

TS1860N1170 및 관련 PLG 인코더 변종은 미쓰비시 MELDAS CNC를 실행하는 광범위한 직경 장에서 나타납니다. 일반적인 플랫폼은 다음과 같습니다.

수평 가공 센터∙ 팔레트 변경 HMC에서 스핀드 방향이 도구 변경 시기와 팔레트 인덱싱 정확성을 지배합니다.

수직 가공 센터✓ 딱딱한 탭 깊이와 피치 정밀도가 동기화 된 스핀드-피드 피드백에 의존하는 VMC

밀턴 센터∙ 멀티 태스킹 머신, 스핀델이 프레싱 작업을 위한 세르보 제어 C 축으로 기능한다

라이브 툴링과 함께 CNC 턴- 중심에서 벗어난 굴착 및 윤곽 쇄기를 위해 스핀드 C 축과 방향성을 사용하는 굴착 센터

밀링 머신- 실린더 및 표면 밀러, 스핀드 속도 정확도가 표면 완성품질에 직접적으로 영향을 미치는 경우

새 오리지널 이 부분 에서 조건 이 중요 한 이유

TS1860N1170은 정밀 광적 인코더입니다. 내부 디스크, 베어링 전하 및 신호 조건 회로 모두 공장 정렬된 조립 장치입니다.이 인코더가 사용 된 모터에서 제거되면, 아무리 조심스럽게, 그 캘리브레이션 상태가 방해되면다른 모터에 사용 된 유닛을 다시 설치하는 것은 완전한 PLG 재조정을 필요로하며, 심지어는 제거 된 유닛의 베어 마모 역사가 알려져 있지 않습니다.

새 팩트 단말기는 완전한 운반 수명을 가지고 있고, 방해받지 않는 광학 집합체, 그리고 알려진 전기적 특성을 가지고 있습니다.그게 중요해요.

FAQ

Q1: PLG 인코더는 무엇이며 표준 인크리멘탈 인코더와 어떻게 다릅니다?

미쓰비시의 용어에서 PLG (Pulse Generator) 는 MDS 스핀드 드라이브와 일련 프로토콜을 통해 통신하는 스핀드 사이드 위치 피드백 인코더를 의미합니다.간단한 A/B/Z 인크리멘탈 인코더와 달리, TS 시리즈 PLG 인코더는 고 해상도의 일련 데이터를 전송하고 시스템 매개 변수를 내부로 저장합니다. 드라이브는 스핀드 방향, C 축 위치,속도 조절.

Q2: TS1860N1170은 모든 MDS 시리즈 스핀드 드라이브와 호환됩니까?

호환성은 특정 MDS 드라이브 세대와 스핀들 모터에 달려 있습니다. TS 시리즈 PLG 인코더는 MDS-A, MDS-B, MDS-C, MDS-D,MDS-DH 스핀들 증폭기 제품군, 하지만 올바른 인코더 변종은 모터와 드라이브 페어링에 맞아야 합니다.항상 주문하기 전에 모터 이름판에 존재하는 인코더 부품 번호와 스핀드 드라이브의 매개 변수 설정을 교차 참조.

Q3: 설치 후 PLG 인코더를 조정해야합니까?

네, 미쓰비시는PLG 자동 조정 절차엔코더 또는 스핀드 드라이브 단위가 교체될 때마다 이 재정정정으로 Z-fase 참조를 재설정하고 신호 품질을 확인합니다.절차는 CNC의 서비스 매개 변수 화면 또는 MELDAS 진단 인터페이스를 통해 수행됩니다.

Q4: TS1860N1170이 고장 났다면 수리 할 수 있습니까? 아니면 교체해야합니까?

엔코더 수리는 기술적으로 전문 시설에서 가능하지만 Mitsubishi의 입장은 스핀드 엔코더에 대한 OEM 교체 부품만 사용해야한다는 것입니다.캘리브레이션 요구 사항과 내부 광학 집합의 정확성수리된 단위는 여전히 새로운 인코더에 요구되는 동일한 절차에 따라 신호 사양을 충족하는지 확인하기 위해 전체 PLG 조정 절차를 통과해야합니다.

Q5: TS1860N1170과 TS1860N1171의 차이점은 무엇입니까?

TS1860N1170과 TS1860N1171은 동일한 TS1860N 가족 내의 밀접한 관련 인코더 변형입니다. 수치 후자는 일반적으로 커넥터 핀아웃의 작은 개정 또는 변화를 나타냅니다.케이블 길이가, 또는 신호 조건화. 둘 다 미쓰비시 스핀드 모터 애플리케이션을위한 샤프트 타입 PLG 인코더입니다.모터 또는 스핀드 드라이브의 호환성 목록의 부품 번호 라벨을 확인하여 다른 것을 대신하기 전에 필요한 정확한 후자를 확인.
