FANUC A20B-9000-0500 인코더 - FANUC CNC 시스템용 스핀들 모터 인코더 보드

이 구성 요소가 무엇이며 중요한 이유

그만큼A20B-9000-0500FANUC CNC 가공 시스템 전반에 사용되는 피드백 센서 A20B-9000 시리즈의 일부인 FANUC 스핀들 모터 인코더 보드입니다. 그 작업은 폐쇄 루프 스핀들 제어의 중심에 있습니다. 스핀들 모터에 장착되어 회전 위치와 속도를 지속적으로 측정하고 해당 데이터를 스핀들 증폭기 및 CNC 제어에 다시 공급하여 시스템이 스핀들이 회전하는 속도와 결정적으로 특정 순간에 위치하는 위치를 정확하게 조절할 수 있습니다.

마지막 점은 강조할 가치가 있습니다. 스핀들 제어는 단순히 목표 RPM에 도달하는 것이 아닙니다. 리지드 태핑, 나사 절삭, 스핀들 방향 지정과 같은 작업에서는 모두 CNC가 어느 순간에든 스핀들 샤프트의 정확한 각도 위치를 알아야 합니다. 인코더 보드는 이러한 위치 인식을 가능하게 해줍니다. 작동하는 인코더가 없으면 스핀들은 기껏해야 개방 루프 동작으로 되돌아갑니다. 더 일반적으로는 CNC가 스핀들 피드백 알람을 생성하고 프로그램 실행을 전혀 거부합니다.

A20B-9000-0500은 다음과 같이 상호 참조됩니다.A20B90000500일부 부품 카탈로그에서는 두 명칭 모두 동일한 구성 요소를 나타냅니다.

A20B-9000 인코더 시리즈의 맥락

FANUC는 스핀들 인코더 제품군 전반에 걸쳐 구조화된 부품 번호 지정 시스템을 사용합니다. A20B-9000 시리즈는 FANUC AC 스핀들 모터에 통합되도록 설계된 스핀들 모터 인코더 보드 제품군을 포함합니다. A20B-9000-0380, A20B-9000-0300, A20B-9000-0010 및 A20B-9000-0500을 포함한 시리즈 내의 각 변형은 특정 모터 유형 및 스핀들 증폭기 구성과 일치합니다.

이 인코더 보드는 FANUC 서보 피드 축에 사용되는 A860 시리즈 펄스 코더와 다릅니다. A860 제품군이 선형 및 회전식 피드 축의 피드백 요구 사항을 처리하는 경우 A20B-9000 보드는 스핀들 모터(수천 RPM에서 연속 절단 작업을 실행하는 기계)의 고속, 고출력 요구 사항을 위해 특별히 설계되었으며, 종종 서보 축 엔코더에서는 결코 발생하지 않는 냉각 및 진동 조건이 있습니다.

특정 기계에 어떤 변형이 올바른지 이해하려면 엔코더를 특정 모터 모델에 일치시켜야 합니다. 동일한 물리적 폼 팩터 내에서 잘못된 인코더를 사용하면 장치 전원이 정상적으로 켜져 있어도 계산 오류, 속도 데이터 오류 또는 제어 경보가 발생할 수 있습니다.

스핀들 제어 루프의 기술적 역할

기계 기술자가 S 명령(예: S3000 M03)을 입력하면 그에 따른 일련의 이벤트는 보이는 것보다 더 복잡합니다. 스핀들 증폭기가 모터에 전력을 보내고 스핀들이 가속되기 시작하며 인코더 보드는 즉시 실제 샤프트 회전에 비례하는 피드백 펄스를 생성하기 시작합니다. 증폭기는 이러한 펄스를 명령된 속도와 비교하고 출력을 지속적으로 조정하여 간격을 좁힙니다.

정상 상태에서 인코더는 루프를 닫힌 상태로 유지합니다. 즉, 절단 부하 변화, 열 효과 또는 공급 변동으로 인해 발생하는 목표 RPM의 편차가 실시간으로 감지되고 수정됩니다. 이것이 FANUC 스핀들 드라이브에 다양한 칩 부하 하에서 특징적인 속도 안정성을 제공하는 것입니다. 인코더는 절단 전반에 걸쳐 증폭기의 제어 계산을 지속적으로 업데이트합니다.

위치 제어가 필요한 작업(가장 일반적인 리지드 탭핑)의 경우 엔코더는 절대 위상 기준도 제공합니다. CNC는 1회전 내에서 스핀들이 어디에 있는지 알고 있습니다. 이를 통해 탭핑 사이클 중 약간의 속도 변화에도 불구하고 스핀들 회전을 Z축 피드와 동기화하여 정확한 나사 피치를 생성할 수 있습니다.

물리적 특성 및 설치 위치

A20B-9000-0500 인코더 보드는 스핀들 모터 후면, 일반적으로 냉각 팬 어셈블리 아래에 장착되도록 설계되었습니다. 대부분의 FANUC 스핀들 모터 구성에서 송풍 팬은 모터 프레임 후면에 장착되고 인코더는 팬 하우징과 모터 샤프트 연장부에 부착된 모터 엔드 벨 사이에 위치합니다.

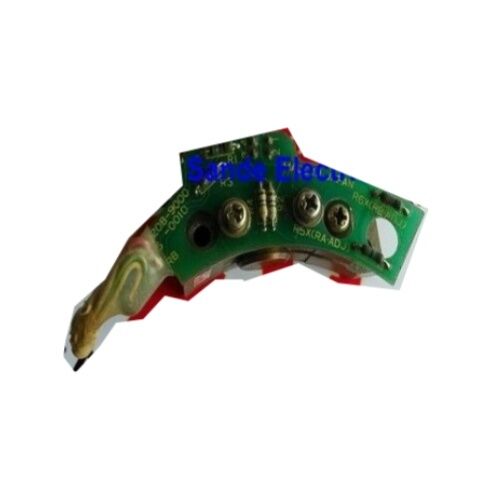

물리적으로 이 장치는 감지 PCB(고정자 요소)와 회전자 디스크 또는 회전 샤프트에 장착되는 대상으로 구성됩니다. PCB는 대상의 회전을 감지하고 피드백 신호를 생성합니다. 로터가 샤프트에 기계적으로 연결되어 있기 때문에 엔코더 보드는 설치 중에 세심한 정렬이 필요합니다. 로터 장착 시 약간의 편심도 피드백 신호에 노이즈를 일으킬 수 있으며, 이는 작동 중 헌팅, 진동 또는 간헐적인 속도 불규칙으로 나타납니다.

인코더의 출력은 전용 차폐 케이블을 사용하여 일반적으로 JY2 또는 동등한 터미널을 통해 스핀들 증폭기에 연결됩니다. 케이블 무결성은 인코더 보드 자체와 관련되지 않은 인코더 관련 결함의 일반적인 원인입니다. 문제 해결 중에 보드를 비난하기 전에 확인해 볼 가치가 있습니다.

이 구성 요소를 가리키는 일반적인 오류 증상

스핀들 엔코더 오류는 여러 가지 인식 가능한 방식으로 나타납니다. 이러한 패턴을 알면 진단 시간이 절약되고 불필요한 부품 교체를 피할 수 있습니다.

전원을 켜거나 가속하는 동안 스핀들 피드백 경보가 발생합니다.이것이 가장 직접적인 표시이다. FANUC 0i, 16i, 18i 및 유사한 제어 장치에서 알람 번호는 스핀들 속도 편차, 엔코더 연결 끊김 또는 피드백 신호 이상을 참조합니다.

스핀들은 일정한 속도로 헌트하거나 진동합니다.모터가 대략적인 올바른 RPM에 도달했지만 리드미컬하게 급등하고 회복하는 경우 인코더는 완전히 고장이 나기보다는 시끄럽거나 간헐적인 신호를 생성하는 것입니다. 이는 손상된 로터 디스크, 느슨한 장착 하드웨어로 인해 로터가 흔들리거나 PCB 자체의 감지 요소가 손상되어 발생할 수 있습니다.

리지드 태핑으로 인해 부정확한 피치나 나사산이 찢어졌습니다.위치 종속 작업은 엔코더의 작은 계산 오류에도 민감합니다. 나사산이 지속적으로 피치보다 높거나 낮은 경우인 탭 구멍의 체계적인 피치 오류는 아직 심각한 알람을 생성하지 않은 엔코더 마모를 나타낼 수 있습니다.

스핀들 피드백이 전혀 없습니다. 스핀들은 개방 루프에서 작동하거나 전혀 작동하지 않습니다.인코더 보드 전체에 오류가 발생하면 일반적으로 CNC가 스핀들 명령을 거부하고 즉시 알람을 표시합니다.

인코더 보드를 교체하기 전에 항상 인코더 케이블과 커넥터를 확인하십시오. 커넥터로의 냉각수 유입, 모터 끝 근처의 케이블 손상 및 부식된 핀은 교체 비용의 일부만으로 보드 고장과 동일한 증상을 유발합니다.

소싱 고려 사항

A20B-9000-0500은 원래 FANUC 구성 요소입니다. 활발하게 생산되는 기계의 경우 새 제품, 전문적으로 리퍼브된 장치, 중고 테스트를 거친 장치 중에서 선택하는 것은 주로 위험 관리 결정입니다.

새로운 OEM 재고가 있는 경우 서비스 수명에 대한 최고의 신뢰도를 제공합니다. 그러나 이전 기계 세대의 FANUC 인코더 보드는 표준 채널을 통해 항상 쉽게 구입할 수 있는 것은 아니며, 가능하더라도 프리미엄이 적용됩니다. 배송 전에 실제 스핀들 드라이브 테스트 장비를 테스트하는 평판이 좋은 CNC 부품 전문가가 제작한 리퍼브 장치는 실용적인 대안을 제공합니다. 핵심 한정자는 공급업체가 전원 켜짐 연속성뿐 아니라 동적 부하 하에서 테스트하는지 여부입니다.

장치의 이력에 관계없이 적절한 설치와 케이블 검사는 구성 요소 자체의 품질만큼 중요합니다. 많은 "인코더 교체" 상황은 보드 수준 작업이 필요하지 않고 케이블 또는 커넥터 단계에서 해결됩니다.

자주 묻는 질문

Q1: A20B-9000-0500과 A20B-9000-0380 또는 A20B-9000-0300과 같은 다른 A20B-9000 시리즈 인코더 보드의 차이점은 무엇입니까?

A20B-9000 시리즈의 각 변형은 특정 FANUC 스핀들 모터 모델 또는 모터 세대와 일치합니다. 접미사 번호(0500, 0380, 0300 등)는 특정 설계 개정과 교정 대상 모터 유형을 식별합니다. 스핀들 모터 후면에 인코더 PCB가 장착되는 일반적인 물리적 개념을 공유하지만 감지 구조, 펄스 출력 및 전기 인터페이스가 다릅니다. 모터에 잘못된 변형을 사용하면 잘못된 속도 판독, 스핀들 알람 또는 자동 계산 오류가 발생합니다. 물리적 장착이 기능적 호환성을 의미한다고 가정하기보다는 항상 모터 명판이나 기계 부품 목록을 참조하여 부품 번호를 확인하십시오.

Q2: 이 인코더 보드를 수리할 수 있습니까, 아니면 완전히 교체해야 합니까?

부품 수준 수리는 기술적으로 가능하며 올바른 장비를 갖춘 전문 CNC 수리 회사에서 수행됩니다. 감지 PCB는 광학 또는 자기 감지 회로, 신호 조정 구성 요소 또는 출력 드라이버 단계에서 오류를 겪을 수 있으며, 모두 원칙적으로 수리가 가능합니다. 그러나 회전자-고정자 관계의 기계적 정밀도는 전자 장치만큼 중요하므로 수리할 때는 장착 하드웨어와 회전자 상태가 허용 오차 내에 있는지도 확인해야 합니다. 미묘한 계산 오류로 인해 기계가 생산하는 부품의 실제 품질 문제가 발생하는 스핀들 인코더의 경우 수리 후 테스트에는 정적 벤치 테스트뿐만 아니라 실제 작동 속도에서의 동적 검증도 포함되어야 합니다.

Q3: 기계에 스핀들 인코더 알람이 표시됩니다. 케이블이 아니라 인코더 보드인지 어떻게 확인하나요?

인코더 보드를 만지기 전에 케이블부터 시작하십시오. 스핀들 증폭기 끝에서 인코더 케이블을 분리하고 커넥터 핀에 부식, 구부러진 접점 또는 냉각수 잔여물이 있는지 검사하십시오. 그런 다음 모터의 증폭기 커넥터와 엔코더 커넥터 사이의 케이블 연속성을 확인하고 특히 가장 일반적인 케이블 오류 모드인 차폐 도체의 간헐적인 개방 여부를 확인하십시오. 케이블이 점검되고 정상 작동이 확인된 대체 케이블을 사용해도 알람이 지속되면 인코더 보드 자체에 결함이 있을 가능성이 가장 높습니다. 일부 FANUC 컨트롤에서는 진단 페이지에 원시 인코더 피드백 데이터가 표시됩니다. 해당 데이터가 없거나 케이블이 제대로 연결된 상태에서 불규칙한 경우 인코더 보드에 오류가 발생한 것이 거의 확실합니다.

Q4: A20B-9000-0500은 FANUC 0 시리즈 및 최신 16i/18i/0i 시리즈 컨트롤과 모두 호환됩니까?

호환성은 CNC 제어 시리즈에 의해 직접적으로 결정되는 것이 아니라 사용 중인 스핀들 모터 및 스핀들 증폭기에 의해 결정됩니다. 인코더 보드는 스핀들 증폭기와 인터페이스합니다. 증폭기가 변경되지 않고 모터도 변경되지 않은 경우 고장난 A20B-9000-0500을 동일한 장치로 교체하면 업스트림에 있는 CNC 제어 세대에 관계없이 정상적인 기능이 복원됩니다. 기계를 다시 제어하거나 스핀들 증폭기를 다른 세대 장치로 교체한 경우 호환성 문제가 발생합니다. 이 경우 새 증폭기의 인코더 인터페이스 요구 사항을 A20B-9000-0500이 제공하는 것과 비교하여 확인해야 합니다.

Q5: A20B-9000-0500을 즉시 설치할 수 없는 경우 어떻게 보관해야 합니까?

직사광선, 습기 및 진동원이 없는 안정적인 온도의 깨끗하고 건조한 환경에 장치를 원래의 정전기 방지 포장 또는 이와 동등한 ESD 보호 포장에 넣어 보관하십시오. 감지 PCB에는 정전기 방전에 민감한 구성 요소가 포함되어 있으며 회전자 요소(어셈블리로 포함된 경우)는 하우징에 눈에 띄지 않는 충격으로 인해 손상될 수 있습니다. 강한 자기장 근처에 장치를 보관하지 마십시오. 대부분의 CNC 부품 전문가는 최적의 안정성을 위해 보관 후 12~18개월 이내에 설치할 것을 권장합니다. 이 기간 이후에 보관된 장치는 생산 기계에 설치하기 전에 기능 테스트를 거쳐야 합니다.

A20B-9000-0500 인코더 보드는 올바른 FANUC 스핀들 모터 모델과 일치해야 합니다. 설치하기 전에 항상 모터 명판 및 기계 문서와 호환성을 확인하십시오. 엔코더 교체는 기계가 완전히 잠겨 있고 스핀들 모터가 주변 온도로 냉각된 상태에서 수행되어야 합니다.
