Fanuc CNC 회로 보드 PLC 모듈 GE 위치 코더 인터페이스 A20B-2100-0270

A20B-2100-0270 FANUC 4축 위치 탐지 인터페이스 PCB SDU1 / 16i / 18i / 21i CNC 축 피드백 인터페이스

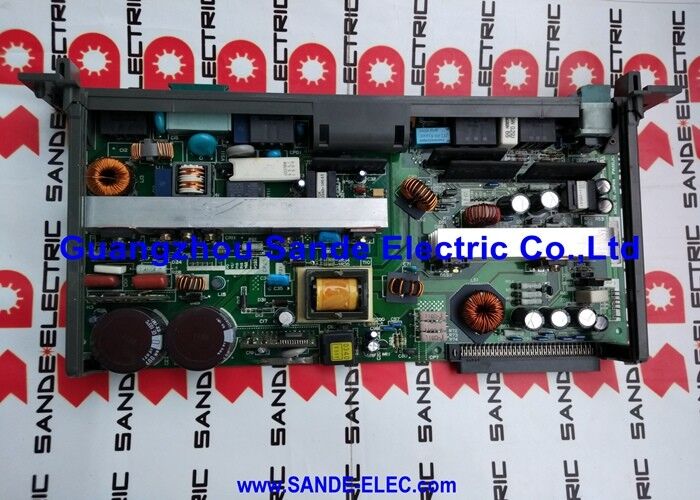

A20B-2100-0270 SDU1 탐지기 인터페이스 모듈 내부의 PCB

A20B-2100-0270은 FANUC A02B-0236-C203 SDU1 (Servo/Scale Detector Unit) 모듈의 중심에 있는 인쇄 회로 보드입니다.이 모듈은 FANUC i 시리즈 CNC 제어 장치와 위치 탐지 장치 사이에 자리 잡은 하드웨어 인터페이스 계층입니다.

FANUC i 시리즈 CNC 아키텍처에서 SDU1 모듈 (A20B-2100-0270을 포함) 은 네 가지 기본 축에 대한 위치 감지 신호를 처리합니다.

신호 조건:PCB는 각 축에서 원시 인코더 또는 스케일 피드백 신호를 수신하고 필터링, 버퍼링그리고 CNC의 서보 제어 알고리즘이 위치와 속도 계산에 필요한 형식으로 변환.

결함 모니터링:PCB는 입력된 탐지 신호를 탐지합니다.그리고 신호 레벨 오류는 엑도더 또는 스케일 오류를 나타낼 수 있습니다.

주요 사양

A02B-0236-C203 SDU1 모듈 집합

A20B-2100-0270 PCB는 A02B-0236-C203 SDU1 모듈 내부에 장착됩니다. 완전한 SDU1 모듈은 기계적 하우징, 커넥터,그리고 A20B-2100-0270 PCB와 함께 추가 부품 (알파 퓨즈 A60L-0001-0290#LM20를 포함하여)더 큰 기계 도구 설비에서, 여러 SDU 모듈은 4 개의 기본 축 이외의 추가 축을 처리하기 위해 주요 마스터 모듈과 슬레이브 모듈으로 구성 될 수 있습니다.

적용 시나리오

위치 감지 장치 인터페이스 오류 i 시리즈 CNC:FANUC 18i 가공 센터는 하나 이상의 축에 서보 알람 상태를 개발합니다.A02B-0236-C203 SDU1 모듈이 오류로 확인됩니다., A20B-2100-0270을 PCB로 넣고 PCB를 교체하면 올바른 축 위치 피드백을 복원합니다.

16i CNC 인코더 인터페이스 교체:FANUC 시리즈 16i 회전 센터는 CNC 제어 장치 개편의 일부로 위치 감지 인터페이스 PCB를 교체해야합니다.

FAQ

Q1: A20B-2100-0270 (PCB) 와 A02B-0236-C203 (모듈) 의 차이점은 무엇입니까?

A20B-2100-0270은 맨 인쇄 회로 보드입니다. A02B-0236-C203는 전체 SDU1 모듈 집합체입니다.그리고 A20B-2100-0270을 핵심 PCB와 알파 퓨즈 및 다른 구성 요소로 포함하는 완전한 전자 집합PCB가 고장 났을 때 A20B-2100-0270는 모듈의 하우징과 커넥터가 손상되지 않으면 독립적으로 교체 할 수 있습니다.

Q2: 어떤 CNC 알람이 A20B-2100-0270 결함을 나타냅니다?

위치 감지 장치 인터페이스 오류는 FANUC CNC에서 서보 알람을 생성합니다. 일반적으로 SV0360 (펄스 코더 연결이 끊어졌습니다), SV0380 (코더 연결이 끊어졌습니다),또는 하나 이상의 축에 관련된 피드백 신호 경보경보의 축 표시는 어떤 축 피드백 경로가 실패했는지 나타냅니다. A20B-2100-0270에 있는 특정 탐지 장치 인터페이스 회로로 향합니다.엔코더 자체와 케이블이 올바르게 테스트 하지만 경보가 지속되는 경우, PCB는 진단의 초점입니다.

Q3: A20B-2100-0270은 회전 인코더뿐만 아니라 선형 규모 피드백을 지원합니까?

SDU1 모듈과 A20B-2100-0270 PCB는 FANUC 위치 감지기 유형과 인터페이스를 위해 설계되었습니다.선형 규모 시스템지원되는 특정 탐지기 유형은 SDU1 모듈의 하드웨어 구성과 해당 CNC에 대한 FANUC i 시리즈 하드웨어 문서에 달려 있습니다.

Q4: A20B-2100-0270을 취급할 때 어떤 ESD 예방 조치를 취해야 합니까?

SDU1 모듈 또는 그 PCB에 액세스하기 전에 CNC 제어 단위를 완전히 끄십시오. ESD 안전 표면 위에 지상 된 반 정적 손목띠로 A20B-2100-0270을 다루십시오.PCB는 엑도더 피드백을 위한 정밀 아날로그 신호 처리 회로를 포함합니다. 이들은 특히 정전 전류에 민감합니다.. 알파 퓨즈 (A60L-0001-0290#LM20) 가 고장 발생 중 터진 경우 교체합니다.
