| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |

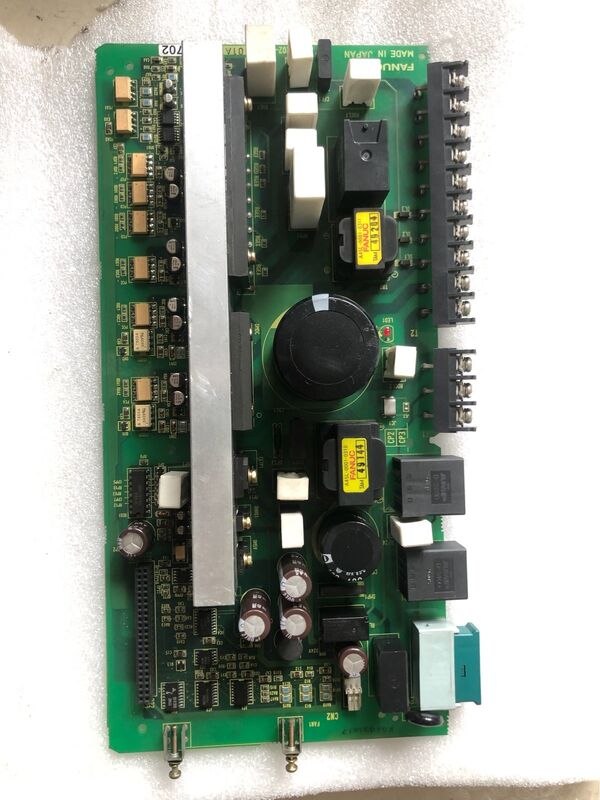

| 모델 번호 | A16B-2202-0184 |
A16B-2202 시리즈는 FANUC 알파 드라이브 컴포넌트 보드 가족이 확인되었습니다.전원 공급 모듈, 스핀드 드라이브.
A16B-2202 시리즈의 확정판에는 다음을 위한 PCB가 포함됩니다.
A16B-2202-0184는 018x 위치에서 A16B-2202 번호의 초기 범위를 차지합니다. 018x 범위는 시리즈 내의 이전 알파 드라이브 부품 세대를 반영합니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-2202-0184 |
| 시리즈 | A16B-2202 |
| 범위 | 018x (초기 범위) |
| 종류 | PCB (드라이브 보드) |
| 적용 | FANUC 알파 구동 시스템 |
FANUC 알파 드라이브 모듈은 A16B-2202 시리즈 보드를 각 드라이브 모듈 내의 전원 스테이지 인터페이스 PCB로 사용합니다. 이 보드는:
전원 단계 연결:루트 게이트 드라이브 신호, 전류 센서 출력 및 드라이브 모듈의 전력 하드웨어와 제어 PCB 사이의 오류 탐지 신호.
보호 모니터링:전원 스테이지에서 온도, 과류 및 버스 결함 신호를 수집하고 보호 조치를 위해 제어 전자 장치에 제시합니다.
커넥터 라우팅:드라이브 모듈 구조 내의 전원 단말기, 센서 케이블 및 제어 신호를 위한 물리적 연결 포인트를 제공해야 합니다.
알파 드라이브 보드 오류:FANUC 알파 서보 또는 전원 공급 모듈은 전원 단계 결함이 발생합니다. A16B-2202-0184는 드라이브 모듈 내부의 라벨에서 식별됩니다. 교체하면 드라이브 기능을 복원합니다.
드라이브 유지:FANUC Alpha 드라이브 장비를 유지 관리하는 생산 시설은 설치된 특정 드라이브 모듈에 대한 A16B-2202-0184을 보유합니다.
Q1: 어떻게 A16B-2202-0184가 FANUC 알파 드라이브에 맞는 보드인지 확인합니까?
드라이브 모듈 내부의 보드의 라벨에서 부품 번호를 읽으십시오. A16B-2202-0184를 읽으면, 이것은 확인된 교체입니다.해당 FANUC Alpha 유지보수 설명서의 예비 부품 표와 교차 참조하여 특정 드라이브 모듈 내의 보드의 위치를 확인합니다..
Q2: A16B-2202-0184와 동일한 드라이브 모듈의 제어 PCB 사이의 관계는 무엇입니까?
알파 드라이브 모듈에는 두 개의 주요 보드가 포함되어 있습니다. A16B-2202-0184는 전력 수준 연결 ∼ 게이트 드라이브 라우팅, 전류 감지 및 전력 단계에서 오류 신호 수집을 처리합니다.별도의 제어 PCB는 드라이브 알고리즘을 다루고 있습니다., 통신, 그리고 세르보 조절. 둘 다 드라이브가 작동하기 위해 올바르게 작동해야합니다.
Q3: 어떤 드라이브 알람 증상이 A16B-2202-0184 보드 결함을 나타냅니다?
전원 단계 알람 overcurrent, IGBT 게이트 오류, 또는 단계 전류 이상 지속적으로 드라이브에 표시 활성화 드라이브 보드 오류를 제안합니다.그리고 공급 테스트 올바르게 하지만 전력 단계 알람은 계속됩니다, A16B-2202-0184는 다음 진단 우선 순위입니다.
Q4: A16B-2202-0184을 취급할 때 어떤 ESD 및 안전 예방 조치가 적용됩니까?
FANUC 알파 드라이브 시스템을 완전히 끄십시오. 내부 보드에 액세스하기 전에 DC 버스 전압이 안전 수준 이하인지 확인하십시오.A16B-2202-0184 핸들은 ESD 안전 표면에 있는 반 정적 손목띠로.
