| 모델 번호 | ZWS150AF-24/J |

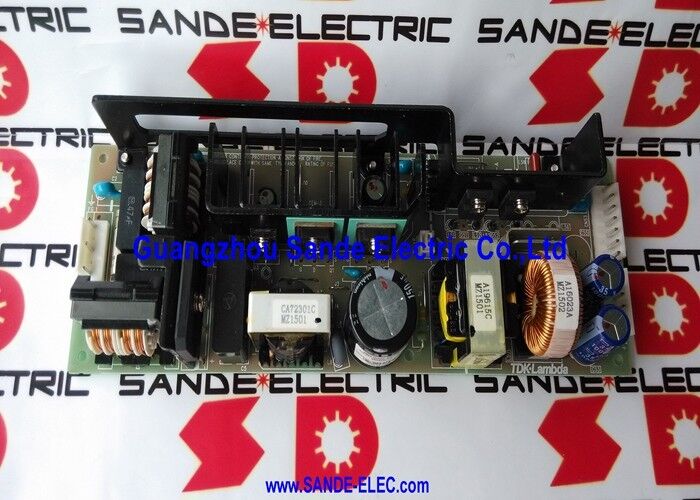

ZWS150AF-24/J는 TDK-Lambda의 24V 클래스 150W 단일 출력 오픈 프레임 전원 공급 장치로, 산업용 장비에 내장하도록 설계된 소형 보드 장착형 AC/DC 전력 변환 장치입니다. 밀폐형 또는 DIN 레일 공급 장치와 비교하여 개방형 프레임 형식을 사용하면 PSU를 장비 섀시 또는 공간이 부족한 프레임에 직접 통합할 수 있으며 호스트 장비는 자체 인클로저 보호 기능을 제공합니다.
"/J" 접미사는 JST 커넥터 버전을 식별합니다. 출력 및 입력 연결은 나사 터미널이 아닌 JST 시리즈 플러그인 커넥터를 통해 이루어지므로 OEM 제조 시 조립 및 케이블 관리가 단순화됩니다.
| 매개변수 | 값 |
|---|---|
| 출력 전압 | 24V DC(±10% 조정 가능) |
| 출력 전류 | 6.3A 연속 |
| 피크 출력 | 12A(최대 10초, 35% 듀티) |
| 전력 등급 | 151.2W(대류 냉각) |
| 입력 전압 | 85~265V AC / 120~370V DC |
| 입력 전류 | 100~240V AC에서 ~2.1A |
| 역률 보정 | 예 |
| 커넥터 | JST(/J 변형) |
| 치수 | 222mm × 40mm × 75mm |
| 작동 온도 | −10°C ~ +70°C |
ZWS150AF-24/J의 85~265V AC 입력 범위는 전 세계 산업 및 상업용 AC 공급 전압의 전체 범위를 포괄합니다.
85~100V AC:일본 산업 공급 표준(100V) 및 일부 지역 공급 전압.
120V AC:북미 주거 및 경공업 표준.
200~240V AC:유럽의 단상 산업 및 주거용 표준.
220~265V AC:많은 아시아 및 신흥 시장 산업 표준.
단일 ZWS150AF-24/J 공급 장치는 수정이나 범위 전환 없이 85V~265V AC의 모든 공급 장치에서 올바르게 작동하므로 여러 시장에서 판매되는 장비에 적합한 진정한 글로벌 사용 전원 공급 장치입니다.
공장 자동화 장비 전원 공급 장치:PLC 모듈, HMI 패널 및 I/O 하드웨어가 포함된 제어 캐비닛에는 24V DC 조정 공급 장치가 필요합니다. ZWS150AF-24/J는 범용 AC 입력으로 151W의 연속 24V 전력을 제공하므로 전원 공급 장치 변형 없이 장비의 글로벌 배포를 지원합니다.
FANUC CNC 시스템 전원 공급 장치 교체:A14L-0156-0001#24가 장착된 FANUC CNC 제어 시스템에서 전원 공급 장치 오류가 발생합니다. ZWS150AF-24/J는 이 어셈블리 내의 전력 변환 장치로 확인되었습니다.
Q1: ZWS150AF-24/J에서 "/J" 접미사는 무엇을 의미합니까?
"/J"는 ZWS150AF-24 전원 공급 장치의 JST 커넥터 변형을 식별합니다. 베이스 ZWS150AF-24는 입력 및 출력 배선에 나사 단자를 사용합니다. "/J" 버전은 나사 단자를 JST 시리즈 플러그인 커넥터로 대체하여 장비 조립 중에 사전 배선 하네스 연결이 가능합니다. JST 커넥터는 안전하고 당김 방지 연결을 제공하며 하니스 조립과 전원 공급 장치 설치가 별도 작업인 OEM 제조 환경에 매우 적합합니다.
Q2: ZWS150AF-24/J의 출력 전압 조정 범위는 어떻게 됩니까?
24V 출력 전압은 공칭 값에서 ±10% 조정 가능하며 온보드 트리머 전위차계를 통해 약 21.6V~26.4V 사이에서 설정 가능합니다. 이를 통해 공급 장치를 미세 조정하여 배전 시스템의 케이블 전압 강하를 보상하거나 연결된 부하의 정확한 전압 요구 사항을 일치시킬 수 있습니다.
Q3: ZWS150AF-24/J는 최대 부하 작동을 위해 외부 팬이 필요합니까?
151.2W 정격은 대류(자연 공기) 냉각용으로 지정됩니다. 지정된 온도 범위(-10°C ~ +70°C) 내 정격 전력 수준에서는 강제 공기가 필요하지 않습니다. 그러나 호스트 장비 엔클로저 내부의 주변 온도가 최대 부하에서 50°C를 초과하는 경우 출력 전류의 일부 감소가 필요할 수 있습니다. ZWS150AF 시리즈는 대류 냉각을 통해 70°C의 정격 온도를 제공하며 이는 대부분의 산업용 캐비닛 환경에 적합합니다.
Q4: 85~265V AC 입력 범위는 지속적으로 가변적입니까, 아니면 특정 전압 설정이 있습니까?
입력은 전체 85~265V AC 범위에서 지속적으로 가변적이므로 범위 선택 스위치나 수정이 필요하지 않습니다. ZWS150AF-24/J 내의 PFC 프런트 엔드 및 광역 정류기는 입력 전압 변화를 자동으로 처리합니다. 공급 장치는 사용자 개입 없이 범위 내의 모든 AC 전원에 직접 연결할 수 있습니다.
Q5: ZWS150AF-24/J에는 어떤 보호 기능이 포함되어 있나요?
ZWS150AF-24/J에는 과전류 보호(OCP — 공급 장치가 손상되기 전 출력 전류 제한), 과전압 보호(OVP — 출력 전압이 안전 수준 이상으로 상승하면 공급 장치를 차단하여 연결된 부하 보호), 입력 과도 보호(AC 입력의 전압 스파이크 억제) 등 표준 SMPS 보호 기능이 통합되어 있습니다. 또한 이 공급 장치는 0.5mA 미만의 접지 누설 전류를 제공하므로 접지 누설이 규제되는 장비의 안전 요구 사항을 충족합니다.
