CP 5412 통신 프로세서 Siemens A2 ISA 카드 6GK1541-2BA00

6GK1541-2BA00 자 Siemens SIMATIC NET CP 5412/A2 PROFIBUS ISA 카드 PG/PC에서 PROFIBUS 연결 / 16-비트 / 버전 2

CP 5412/A2 PG와 PC를 위한 PROFIBUS 게이트웨이

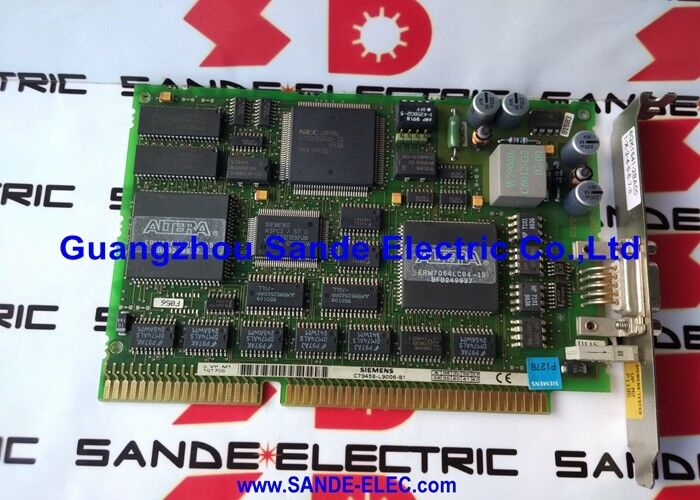

6GK1541-2BA00는 CP 5412/A2입니다. PC의 ISA 버스 슬롯에 설치되는 SIMATIC NET 통신 프로세서 보드이며 PROFIBUS 마스터 또는 슬로브 인터페이스를 제공합니다.이 카드는 시멘스 PG (프로그래밍 장치) 와 STEP 5를 실행하는 일반용 PC를 연결하는 표준 하드웨어 솔루션이었습니다., STEP 7, 또는 다른 SIMATIC 엔지니어링 및 진단 소프트웨어는 PROFIBUS DP/FMS 필드버스 네트워크로 연결됩니다.

CP 5412/A2 ("A2" = 하드웨어 버전 2) 는 필요한 PROFIBUS 물리 계층, 타이밍, and protocol handling that a standard PC's parallel or serial port cannot supply — PROFIBUS requires specific real-time communication that a dedicated processor card handles independently of the PC's main CPU.

주요 사양

프로피버스 산업용 필드버스 표준

프로피버스 (Process Field Bus) 는 시멘스 SIMATIC PLC 시스템, 시누메릭 CNC 기계, SIMODRIVE 드라이브 시스템 및 프로세스 기구에 널리 배포된 산업용 필드버스 표준입니다.

PROFIBUS DP (분산된 주변 장치):가장 일반적인 변형은 마스터 컨트롤러 (PLC 또는 CNC) 와 분산 I/O 슬라브 (격거 I/O 스테이션, 드라이브, 센서) 사이의 빠른 데이터 교환을 위해 설계되었습니다.DP는 최대 12 Mbit/s의 속도로 작동합니다..

PROFIBUS FMS (현장 메시지 사양):지능형 현장 장치 사이의 데이터 교환을 위한 오래된 변종은 DP보다 덜 사용됩니다.

6GK1541-2BA00 CP 5412/A2는 PC에 PROFIBUS 마스터 또는 슬레이브 노드 역할을 할 수있는 능력을 제공합니다. STEP 5 또는 STEP 7 프로그래밍 소프트웨어를 PLC에 온라인 연결 할 수 있습니다.진단서를 읽습니다., I / O 상태를 모니터링하고 PROFIBUS 네트워크를 통해 프로그램을 직접 다운로드합니다.

적용 시나리오

PG/PC에서 PROFIBUS 네트워크 연결:STEP 7 엔지니어링 소프트웨어를 실행하는 Siemens PG는 SIMATIC S7 PLC 시스템을 프로그래밍하거나 진단하기 위해 PROFIBUS DP 네트워크에 연결해야합니다.6GK1541-2BA00 CP 5412/A2는 PG의 ISA 슬롯에서 PROFIBUS 인터페이스를 제공합니다..

기존 PROFIBUS 시스템에 대한 진단 액세스:유지보수 엔지니어는 오래된 PROFIBUS DP 네트워크를 진단하는 데 PG 또는 ISA 슬롯을 갖춘 산업용 PC를 사용해야합니다.6GK1541-2BA00 카드는 진단 소프트웨어의 물리적 네트워크 연결 및 프로토콜 처리.

FAQ

Q1: PROFIBUS 통신을 위해 6GK1541-2BA00를 사용하려면 어떤 소프트웨어가 필요합니다?

CP 5412/A2는 일반적으로 SIMATIC NET PC 소프트웨어 패키지 또는 STEP 7 엔지니어링 소프트웨어 설치의 일부로 제공되는 Windows 드라이버와 SIMATIC NET 소프트웨어를 필요로합니다.카드의 PROFIBUS 주소와 통신 매개 변수는 SIMATIC NET 인터페이스 구성 도구를 통해 구성됩니다특정 소프트웨어 버전은 호스트 운영 체제 및 CP 5412/A2 하드웨어 개정과 호환되어야합니다.

Q2: 6GK1541-2BA00는 어떤 운영 체제를 지원합니까?

CP 5412/A2는 생산 기간 동안 사용 중인 마이크로소프트 윈도우 운영 체제, 주로 윈도우 NT, 윈도우 98 및 윈도우 2000를 위해 설계되었습니다.후기 운영 체제 지원은 CP 5412 하드웨어에 사용할 수있는 SIMATIC NET 소프트웨어 버전에 달려 있습니다.A2 하드웨어 개정은 1990년대 후반과 2000년대 초반에 사용 가능한 소프트웨어 환경에 해당합니다.

Q3: CP 5412/A2 카드와 나중에 나온 PROFIBUS CP 카드 (CP 5611 같은) 의 차이점은 무엇입니까?

CP 5412/A2 (6GK1541-2BA00) 는 오래된 ISA 버스를 사용합니다. 그것은 1990 년대 이전 PG 장치 및 산업용 PC에서 발견되는 ISA 확장 슬롯에 적합합니다.CP 5611과 CP 5613와 같은 후기 카드는 PCI 버스를 사용합니다., 현대 PC 아키텍처에서 ISA를 대체한 PCI 카드는 더 높은 버스 대역폭을 제공하며 현재 세대의 PC 하드웨어와 호환됩니다.CP 5412/A2는 ISA가 장착된 장비에 특별히 적용됩니다. PCI 슬롯에 설치할 수 없습니다..

Q4: 6GK1541-2BA00에 필요한 PROFIBUS 케이블과 커넥터는 무엇입니까?

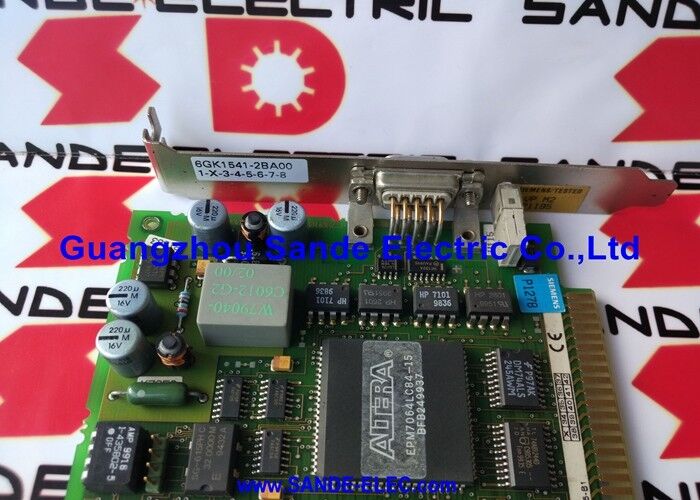

PROFIBUS DP/FMS는 150 Ω의 특이 임피던스를 가진 전용 보호된 트릭드 페어 케이블을 사용합니다.CP 5412/A2에 연결하는 것은 카드 브래킷에 표준 9 핀 Sub-D 여성 커넥터를 통해, PROFIBUS 케이블의 A 및 B 신호 선이 정의된 핀 위치에 연결됩니다.케이블의 첫 번째와 마지막 노드에서 150 Ω 종결 저항이 활성화되어야 합니다..

Q5: 6GK1541-2BA00는 PROFIBUS DP 마스터 또는 슬레이브입니까?

CP 5412/A2는 PROFIBUS DP 클래스 1 마스터 (DP 슬레이브와 주기적인 I/O 교환을 관리하는 주력 컨트롤러) 로 작동할 수 있습니다.DP 클래스 2 마스터 (프로그래밍 및 진단 마스터), 또는 DP 슬레이브 (PC가 PLC 마스터로부터 I/O 요청에 응답하는 경우). 운영 역할은 SIMATIC NET 소프트웨어를 통해 구성됩니다. 하드웨어 카드는 세 가지 모드를 모두 지원합니다.
