FANUC A20B-9000-0380 — 스핀들 모터 인코더 센서 보드

이 부분은 무엇입니까?

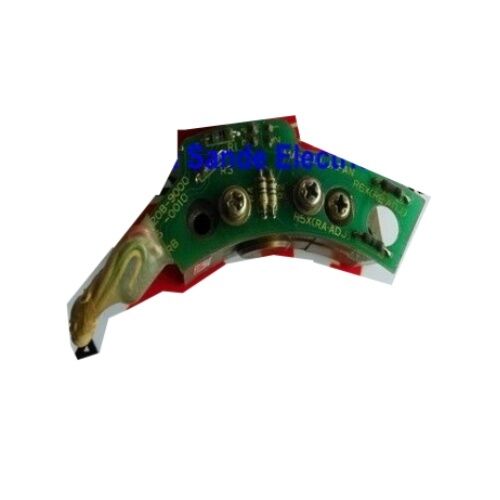

1980년대부터 2000년대 초반까지 FANUC 제어 장비를 운영하는 거의 모든 기계 공장을 방문하면 스핀들 모터 내부에서 조용하고 눈에 띄지 않는 작업을 수행하는 A20B-9000 센서 시리즈를 만날 수 있습니다. 그만큼A20B-9000-0380스핀들 모터 센서 및 신호 변환기 PCB입니다. 작지만 기계적으로 중요한 보드로 모터 하우징 내에 위치하며 회전하는 로터에서 생성된 광 픽업 신호를 읽고 아날로그 정현파 파형을 FANUC CNC 제어 시스템이 실제로 사용할 수 있는 깨끗한 디지털 구형파 신호로 변환합니다.

이 보드가 올바르게 작동하지 않으면 컨트롤은 스핀들이 수행하는 작업에 대한 신뢰할 수 있는 그림을 얻을 수 없습니다. 속도 피드백이 붕괴되고 스핀들 방향이 실패하며 항상 스핀들의 정확한 각도 위치를 아는 데 전적으로 의존하는 리지드 탭핑이 불가능해집니다. 기계는 여전히 일부 저하된 모드에서 작동할 수 있지만 조정된 스핀들-피드 동작에 의존하는 모든 작업은 경보를 울리거나 불량품을 생성합니다.

기능 및 신호 경로

FANUC AC 스핀들 모터의 센서 어셈블리는 두 단계로 작동합니다. 첫 번째 단계는 광 픽업 요소 자체입니다. 이는 로터 샤프트의 코딩된 디스크나 링을 읽고 샤프트가 회전할 때 아날로그 정현파 출력(sin/cos)을 생성하는 광검출기 어레이입니다. 이러한 아날로그 신호는 위치 및 속도 정보를 전달하지만 디지털 CNC 컨트롤러에서 직접 읽을 수는 없습니다.

두 번째 단계는A20B-9000-0380 신호 변환기 PCB. 원시 사인/코사인 센서 출력을 가져와 온보드 회로를 통해 처리하고 다음을 생성합니다.

• 직교 증분 펄스 출력— 제어장치가 속도와 회전 방향을 모두 계산하는 A 및 B 위상 구형파 신호
• 제로 기준 펄스(1회전 펄스)— 모터 샤프트가 완전히 회전할 때마다 한 번 생성되는 마커 펄스(지속 시간은 약 120마이크로초). 스핀들이 원점 복귀될 때마다 제어 장치는 이를 사용하여 절대 각도 기준을 설정합니다.

이 조합을 통해 기존 FANUC 시스템에서 스핀들 방향 지정, C축 제어(스핀들이 위치 지정 축 역할을 하는 기계에서) 및 고정 태핑 기능이 가능해졌습니다.

부품 정보 한눈에 보기

A20B-9000 시리즈의 맥락

A20B-9000 시리즈는 표면적으로 유사해 보이지만 상호 교환이 불가능한 여러 스핀들 센서 보드 변형을 포괄합니다. -0300 및 -0380은 FANUC 부품 전문가에 의해 자주 함께 나열되며 다양한 스핀들 모터 세대에 걸쳐 비슷한 기능을 제공합니다. -0120, -0180 및 -0500을 포함한 동일한 제품군의 다른 변형 제품에는 다양한 모터 프레임 크기, 커넥터 구성 또는 FANUC 스핀들 모터 생산 기록의 여러 지점에 도입된 수정된 회로 레이아웃이 포함됩니다.

올바른 접미사를 얻는 것은 선택 사항이 아닙니다. 잘못된 A20B-9000 변형으로 교체하면 보드가 모터의 물리적 커넥터에 맞지 않게 되거나 위치 오류를 유발하는 잘못된 펄스 카운트가 생성되거나 스핀들 활성화 시 CNC가 즉시 알람을 울리게 됩니다. 교체품을 주문할 때 모터 프레임 크기에만 의존하기보다는 항상 모터 명판이나 원래 센서 보드 라벨의 부품 번호를 상호 참조하십시오.

이 보드가 실패할 때 — 알아야 할 증상

A20B-9000-0380은 능동 냉각 및 움직이는 부품이 없는 수동 PCB이므로 스핀들 시스템의 다른 많은 구성 요소보다 오래 지속되는 경향이 있습니다. 실패할 경우 가장 일반적인 원인은 모터 하우징으로의 오일 미스트 유입으로 인한 오염, 진동으로 인한 납땜 접합부 피로 또는 픽업 측 광학 부품의 노후화로 인한 저하입니다.

FANUC 시스템의 인코더 보드 오류와 관련된 일반적인 CNC 알람은 다음과 같습니다.

• SP9001 / SP9002— 스핀들 모터 속도 피드백 오류
• SP9003— 스핀들 위치 코더 신호 이상
• 434 / 435— 스핀들 센서 연결 끊김 또는 신호 손실(알람 번호는 CNC 생성에 따라 다름)

A20B-9000-0380 보드 자체를 비난하기 전에 보드와 모터 피드백 케이블 사이의 커넥터를 확인하는 것이 좋습니다. 12핀 인터페이스는 진동이 심하거나 유지 관리가 자주 이루어지지 않는 기계의 알려진 약점이기 때문입니다. 느슨하거나 부식된 핀은 실패한 PCB와 동일한 증상을 나타냅니다.

조달 및 수리 고려 사항

FANUC는 더 이상 A20B-9000-0380을 신규 생산 품목으로 생산하지 않습니다. OEM 일본 재고로 종종 설명되는 정품 오리지널 장치는 산업 잉여 시장과 CNC 부품 전문 시장을 통해 유통됩니다. 구매하기 전에 공급업체에 다음 사항을 확인하십시오.

1. 장치는 전기적으로 테스트되었습니다(단지 육안으로 검사하는 것이 아님).
2. 12핀 커넥터와 모든 스루홀 솔더 조인트가 손상되지 않았습니다.
3. 광 픽업 표면이 깨끗하고 오염이 없습니다.

가동 중지 시간 비용이 높은 기계의 경우 일부 CNC 서비스 회사에서는 A20B-9000 시리즈 구성 요소에 대한 보드 수준 수리를 제공하여 잉여 재고에서 교체품을 소싱하는 것보다 상당히 저렴한 비용으로 서비스 가능한 상태로 복원합니다. 광 픽업 요소 자체는 여전히 손상되지 않고 오류가 신호 변환 회로에 국한되어 있는지 살펴볼 가치가 있습니다.

FAQ

Q1: A20B-9000-0380 인코더 보드를 사용하는 FANUC 스핀들 모터는 무엇입니까?

A20B-9000-0380은 12핀 피드백 인터페이스가 있는 내부 광 픽업 센서를 사용하는 초기 세대 FANUC AC 스핀들 모터용으로 설계되었습니다. 부품 목록에서 A20B-9000-0300과 함께 자주 쌍을 이루는데, 이는 같은 시대에 생산된 FANUC 스핀들 모터 프레임의 공통 제품군 전체에서 공유 사용을 나타냅니다. FANUC는 공개 도메인에 포괄적인 상호 참조 테이블을 게시하지 않기 때문에 호환성을 확인하는 가장 신뢰할 수 있는 방법은 구입하기 전에 모터 내부의 기존 센서 보드에 인쇄된 부품 번호와 교체 장치를 비교하는 것입니다. 모터가 이전에 수리되거나 재생산된 경우 원래 보드 부품 번호가 이미 변경되었을 수 있습니다.

Q2: 정확한 부품을 사용할 수 없는 경우 A20B-9000-0380을 다른 A20B-9000 변형으로 교체할 수 있습니까?

검증 없이는 아닙니다. A20B-9000 시리즈는 커넥터 핀아웃, 펄스 출력 수 및 회로 설계가 다른 여러 스핀들 센서 변형을 포괄합니다. 접미사가 다른 물리적으로 유사한 보드는 동일한 펄스 주파수를 생성하지 않거나 동일한 12핀 인터페이스에 연결되지 않아 속도 계산 오류가 발생하거나 CNC에 즉각적인 경보가 발생할 수 있습니다. 정확한 -0380 접미사를 사용할 수 없는 경우 FANUC 자격을 갖춘 서비스 기술자 또는 숙련된 CNC 부품 전문가가 교차 대체를 시도하기 전에 모터 사양을 검토해야 합니다.

Q3: 이 보드는 어떤 CNC 제어 세대와 호환됩니까?

A20B-9000-0380은 FANUC 시리즈 0, 시리즈 10/11, 시리즈 15 및 해당 생산 기간의 관련 제어 하드웨어와 같은 시스템을 포괄하는 초기 세대 FANUC AC 스핀들 모터에서 사용되는 스핀들 센서 피드백 형식을 수용하는 FANUC CNC 시스템과 함께 작동하도록 생산되었습니다. 호환되는 스핀들 모터와 함께 이러한 제어를 실행하는 기계가 주요 응용 분야입니다. 나중에 FANUC 스핀들 시스템은 완전히 다른 보드와 커넥터를 사용하는 다른 인코더 기술(예: αi 및 βi 센서 제품군)로 전환되었습니다. A20B-9000-0380은 해당 모터 세대에는 적용되지 않습니다.

Q4: 이 보드는 스핀들 위치 코더(A860 시리즈 펄스코더)와 동일한가요?

아니요. 이는 FANUC 스핀들 시스템에서 서로 다른 역할을 수행하는 두 개의 개별 구성 요소입니다. A20B-9000-0380은 스핀들 모터 하우징 내부에 장착되어 내부 광 픽업 출력을 디지털 피드백 신호로 변환하는 센서 신호 변환기 보드입니다. A860 시리즈 위치 코더(예: A860-0309 또는 A860-0382 제품군)는 일반적으로 스핀들 노즈에 장착되거나 기계식 커플링을 통해 장착되는 외부 센서로, 특히 고해상도 스핀들 방향 및 C축 제어에 사용됩니다. 많은 기계에는 두 가지 유형의 피드백이 동시에 존재합니다. 내부 모터 센서는 속도 조절을 처리하고 외부 위치 코더는 각도 위치 지정을 처리합니다.

Q5: A20B-9000-0380은 설치 전 손상을 방지하기 위해 어떻게 취급하고 보관해야 합니까?

모든 정밀 FANUC 인코더 PCB와 마찬가지로 A20B-9000-0380은 접지된 손목 스트랩 및 정전기 방지 포장과 같은 표준 ESD 예방 조치에 따라 취급해야 합니다. 광 픽업 표면(노출된 경우)에는 지문, 기름, 먼지가 전혀 묻어 있지 않아야 합니다. 광학 경로에 얇은 오염막이 있어도 신호 품질이 저하되고 진동 시 간헐적인 경보가 발생할 수 있습니다. 장기 보관은 자기장과 직사광선을 피해 건조하고 온도가 안정적인 환경에 밀봉된 정전기 방지 백에 넣어야 합니다. 설치하기 전에 12핀 커넥터 본체에 핀이 변형되거나 뒤로 밀린 부분이 있는지 검사하십시오. 배송 중 커넥터 손상은 잉여 공급업체로부터 도착한 중고 보드 문제의 가장 일반적인 원인이기 때문입니다.
