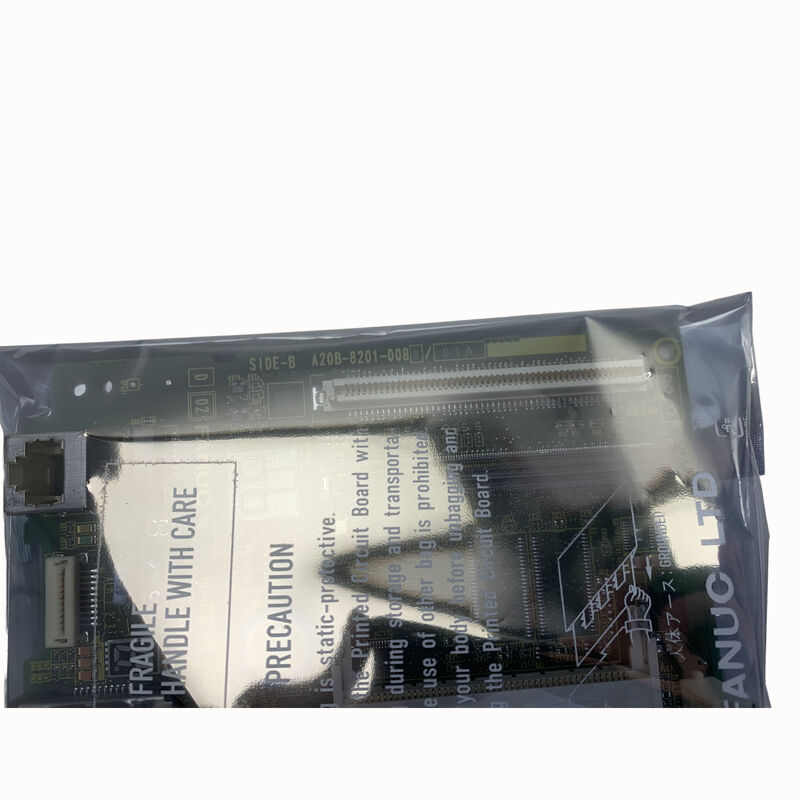

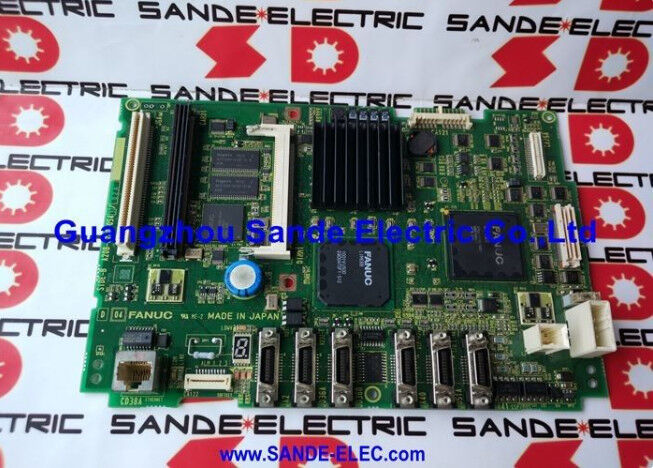

A20B-8201-0088 Fanuc PCB 보드 A20B82010088 A2OB-82OI-OO88

FANUC A20B-8201-0088

전반적인 설명

의FANUC A20B-8201-0088FANUC 시리즈 0i-D Mate의 주요 PCB입니다. FANUC의 제어 지능 패키지 방식의 근본적인 발전을 반영하는 CNC 세대입니다.

"Mate"라는 명칭은 진정한 엔지니어링 의미를 지니고 있습니다. designed specifically for machine tool configurations that need the full reliability and motion control accuracy of FANUC's i-series CNC without the full axis count and option depth of the flagship 0i-D.

A20B-8201 패드 패밀리는 FANUC의 i 시리즈 세대의 고 통합 패드로의 건축적 전환을 나타냅니다.

A16B-3200 제품군 (시리즈 16/18/0i-B의 메인 보드) 은 각 기능 영역에 대해 많은 별도의 플러그인 DIMM 모듈을 허용했습니다.A20B-8201 세대는 직접 보드에 더 많은 기능을 통합.

주 PCB에는 탑재된 메모리, FSSB 광섬유 서버버스 인터페이스, 스핀드 시리즈 인터페이스,그리고 0i-D Mate용 A20B-8201-0088의 주요 I/O 연결은 이 설계 철학을 컴팩트한 Mate 컨트롤러 형태 요소에 적용한 것을 나타냅니다..

FANUC의 0i-D 시리즈는 2000 년대 후반에 출시되었으며 2010 년대에 걸쳐 활발한 생산을 계속했으며 0i-C보다 한 세대 개선되었습니다.더 발전된 FSSB 서보 통신, 고속 절단 성능 향상 (특히 도형 및 폼 가공) 및 새로운 안전 기능.

메이트 변종은 이러한 기능을 대용량 소형 기계 도구 부문에 적합한 형태로 제공했습니다.그리고 전 세계 설치된 단위에서 항상 메이트 클래스 컨트롤이 지배하는 전문 기계 시장.

주요 사양

0i-D 메이트 대 풀 0i-D 유지 보수의 차이를 이해

0i-D 메이트와 전체 0i-D는 동일한 CNC 세대를 공유하고 동일한 소프트웨어 기능의 많은 부분을 공유하지만 하드웨어 구성은 예비 부품 관리에 중요한 방식으로 다릅니다.

The main board for the full 0i-D (represented by boards like the A20B-8200-0841 and related variants) is a different physical board with different connector arrangements and different expansion capacity than the A20B-8201-0088 used in the Mate.

The A20B-8201 Mate board is physically smaller and carries fewer interface connectors than the full 0i-D main board — this is appropriate for the Mate's limited axis count (typically 2–3 controlled axes versus the full 0i-D's higher limit) and simplified I/O configuration.

이 보드는 교환이 불가능하며, 메이트 컨트롤러의 래크 또는 패널 마운트에는 완전한 0i-D 메인 보드를 설치하는 것은 기계적인 수정 없이 물리적으로 불가능합니다.그리고 소프트웨어 구성 (옵션 등록), 축 횟수 제한) 는 어쨌든 원본과 일치해야합니다.

대체 A20B-8201-0088을 구매할 때 부품 번호를 정확하게 확인합니다. 다른 A20B-8201 변종 (0081, -0083, -0212,다른 0i-D 구성과 로봇 컨트롤러를 사용할 수 있으며 대체 기능을 수행하지 않습니다..

A20B-8201-0088에 저장되는 것과 저장되지 않는 것

메인 보드 교체 과정에서 자주 발생하는 문제는 데이터 보존에 관한 것입니다. 0i-D Mate에서 보드 자체는 일부 고정 하드웨어 자원을 가지고 있지만 기계별 데이터 ′′ 매개 변수는부분 프로그램, PMC 사다리, 도구 오프셋은 FROM 및 SRAM 모듈 또는 때때로 메인 보드 또는 별도의 플러그인 카드에 통합 된 플래시 메모리 영역에 있습니다.특정 0i-D Mate 하드웨어 구성에 따라.

A20B-8201-0088를 교체하기 전에 모든 것을 백업합니다. 모든 CNC 매개 변수 I/O 기능을 통해, PMC 매개 변수 I/O 기능을 통해 PMC 사다리, 프로그램 목록 I/O를 통해 모든 부분 프로그램,그리고 작업 좌표와 도구 오프셋 데이터를 오프셋 I/O를 통해.

0i-D 메이트는 설치된 옵션에 따라 메모리 카드 (CF 카드), USB 메모리 및 RS-232C를 I/O 미디어로 지원합니다.

교체 후, 모든 백업된 데이터가 다시 충전되어야 하며, 기계가 생산에 다시 들어가기 전에, 시스템이 정당한 축 이동, 스핀드 기능 및 PMC I/O 동작을 확인해야 한다.

FSSB 0i-D 메이트 시스템에 대한 의미

이전 FANUC CNC 세대에서 0i-D로 가장 중요한 변화 중 하나는 FSSB (FANUC Serial Servo Bus) 의 보편적 사용입니다.

이전 제어 장치에서 아날로그 ±10V 신호 또는 PWM 유형의 명령어를 사용하여 서보 증폭기와 통신하는 경우,0i-D는 광섬유 직렬 버스를 사용합니다. 주요 PCB와 세르보 증폭기 사이의 전용 고속 통신 링크, 위치 명령어, 속도 명령어 및 피드백 데이터를 매우 낮은 지연 시간으로 동기화 된 디지털 형식으로 전송합니다.

A20B-8201-0088 보드에는 FSSB 인터페이스 회로가 통합되어 있습니다. 광섬유 커넥터와 FSSB 통신 컨트롤러 칩이 메인 보드에 내장되어 있습니다.이전 세대처럼 별도의 축 제어 카드에 있지 않습니다..

이것은 이전에는 제거 가능한 축 카드에 고립되어 있었을 수 있는 FSSB 관련 결함이 이제 FSSB 하드웨어 자체가 고장 났을 경우 메인 보드가 진단되거나 교체되어야한다는 것을 의미합니다.

FAQ

Q1: A20B-8201-0088을 교체하기 전에 어떤 백업 절차가 필수적입니다?

모든 CNC 매개 변수 (SRAM 데이터), 부품 프로그램, PMC 사다리 및 오프셋 테이블을 외부 매체로 백업합니다.

0i-D Mate에서는 MDI → SYSTEM → INPUT/OUTPUT 메뉴를 통해 액세스할 수 있습니다.

판이 정상적으로 부팅되는 것을 방지하는 방식으로 고장 났다면 가장 최근의 외부 백업에서 매개 변수를 검색해야합니다.

Facilities without a current backup face parameter re-entry from the machine's acceptance documentation — a time-consuming process that underscores the importance of maintaining scheduled parameter backups as part of routine maintenance.

Q2: CNC는 정상 작동 화면에 도달하는 것을 방지하는 부팅 중에 시스템 알람을 보여줍니다.이 증상으로 보드가 결함이 있다고 결정할 수 있습니까?

시작 시스템 경보 (PS 경보, 부팅 중 SV 경보, 또는 원자 축 움직임이 불가능한 CNC 오류 화면 표시) 는 본보드 오류, 고장 된 서보 증폭기,SRAM 데이터 손상, 또는 FSSB 통신 문제.

메인 보드가 고장 났다는 결론을 내리기 전에 보드의 표면에있는 진단 LED 배열을 확인하십시오. 각 LED는 특정 하위 시스템의 상태를 나타냅니다.부실 부팅 중 켜진/불켜진 LED의 조합은 어떤 서브시스템이 초기화되지 않았는지를 식별합니다..

0i-D Mate 유지보수 설명서는 LED 진단 테이블을 제공합니다.LED 진단 및 전원 공급 전압이 올바르다는 것을 확인 한 후에야 보드를 교체하는 것이 다음 단계로 고려되어야합니다..

Q3: 0i-D 메이트 메이트 버전은 전체 0i-D와 동일한 소프트웨어 옵션을 지원합니까?

0i-D Mate에서 사용할 수 있는 소프트웨어 옵션 세트는 전체 0i-D의 옵션 메뉴의 하위 집합입니다.

메이트의 기본 축 수 또는 하드웨어 자원을 초과하는 옵션 5축 동시 가공, 추가 경로 제어,또는 고성능 인공지능 윤곽 제어 ✅는 메이트에 사용할 수 없습니다.

A20B-8201-0088 판에 등록된 옵션 (판의 FROM 영역 또는 FANUC의 옵션 등록 시스템으로 저장) 은 구매 된 원래 기계의 구성에 특이합니다.

대체판은 동일한 옵션이 등록되어 있어야 합니다. 또는 FANUC의 옵션 키 등록 과정을 통해 일치하도록 구성되어야 합니다.

Q4: FSSB 연결이 어떻게 고장 났으며 그 때 증상은 무엇입니까?

0i-D 메이트의 FSSB 장애는 일반적으로 전원 가동 시 즉시 나타나는 세르보 축 장애로 나타납니다.모든 축 이동이 시도되기 전에 Servo 증폭기는 주 보드와 통신 연결을 설정할 수 없습니다.

일반적인 FSSB 고장 원인은 다음과 같습니다: 광섬유 케이블의 물리적 손상 (연소 끝에서 균열, 구부러지거나 오염), 메인 보드 또는 증폭기의 고장 된 FSSB 송신기,또는 주요 보드에서 실패한 FSSB 통신 IC.

FSSB 케이블을 교체하는 것은 첫 번째 진단 단계입니다. 이 케이블은 개별적으로 구입할 수 있는 소모품입니다.

케이블 교체로 FSSB 통신이 회복되지 않으면 메인 보드 또는 서보 증폭기의 FSSB 인터페이스는 추가 조사가 필요합니다.

Q5: A20B-8201-0088은 전력 급증으로 인한 고장 후 수리 가능합니까?

메인 보드를 손상시킬 정도로 심각한 전력 급류는 일반적으로 입력 보호 회로 (TVS 다이오드, MOV) 를 먼저 손상시키고 전압 조절 IC 또는 FSSB 통신 칩을 손상시킬 수 있습니다..

0i-D 테스트 리그에 액세스 할 수있는 전문 FANUC 수리 센터는 종종 손상된 보호 및 통신 구성 요소를 교체하여 초파수 손상된 보드를 수리 할 수 있습니다.보드의 완전한 기능을 복원합니다..

수리 비용과 교체 보드의 비용은 손상 정도에 따라 달라집니다. 화석 PCB 흔적이 있거나 부실 된 임베디드 프로세서가있는 보드는 일반적으로 경제적으로 수리 할 수 없습니다.지역 보호 부품 손상이있는 보드가 종종 성공적으로 복원되는 동안.
